锥形鼻锥超音速飞航导弹缩比结构

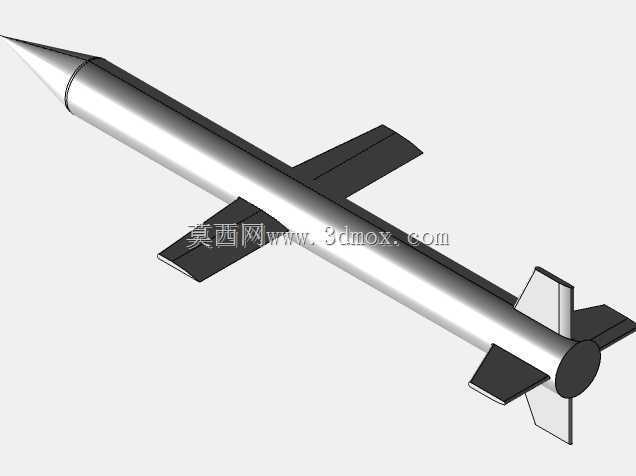

　　在航空航天装备研发、飞行器气动教学、防务展陈演示等场景中，缩比弹体结构模型是开展气动特性验证、结构布局推演、装配逻辑梳理的核心载体，本次梳理的锥形鼻锥超音速飞航弹体缩比结构，完全参照真实超音速飞航导弹的工程设计逻辑搭建，可直接用于风洞试验前期的构型验证、高校航空航天专业的结构教学演示、防务装备展的比例样件制作等场景。从实际用途来看，该类缩比结构并非仅作外观展示使用，在工程研发环节，可依托该模型完成弹体各舱段的装配干涉检查、气动翼面的安装角度校准、弹体质心位置的初步测算，在教学场景中可帮助学习者直观理解超音速飞航弹体的气动布局逻辑，区分不同翼面的功能差异，在展陈场景中可作为等比例缩放的高精度样件，还原真实装备的外形特征与结构比例。从功能特性来看，该弹体采用典型的锥形鼻锥设计，尖锐的锥角构型完全匹配超音速飞行状态下的激波阻力削减需求，能够在2-5马赫的飞行速度区间内有效降低头部激波带来的气动阻力，减少弹体飞行过程中的动能损耗；弹体主体采用等直径圆柱段设计，该段为弹体的核心承载区域，内部可预留导引头舱、战斗部舱、燃料舱、动力舱的安装空间，圆柱段的长径比经过气动优化，兼顾飞行稳定性与内部容积利用率；弹体中部设置一对对称分布的主弹翼，采用大后掠角梯形翼构型，主弹翼的后掠角匹配超音速飞行的激波附着需求，能够在超音速飞行状态下提供足够的升力，同时避免翼面出现严重的气流分离问题；弹体尾部呈十字形分布四片尾翼，其中两片为固定稳定翼，两片为可转动操纵翼，

　　稳定翼用于保障弹体飞行过程中的航向稳定性，操纵翼可通过偏转调整弹体的飞行姿态，实现航向、俯仰方向的机动控制，尾部端面为圆形结构，预留了动力系统的安装接口，可适配固体火箭发动机或冲压发动机的安装定位需求。从设计思路来看，整个结构的建模过程完全遵循航空航天弹体设计的工程规范，首先以气动设计给出的理论外形为基础，先绘制弹体的纵向基准轴线，以轴线为基准依次构建头部锥形段、中部圆柱段、尾部收敛段的曲面轮廓，确保各段曲面之间实现G2连续过渡，避免曲面连接处出现台阶或曲率突变，防止后续气动仿真时出现局部应力集中或气流畸变问题；翼面结构的设计采用基准面投影拉伸的方式，先在对应弹体位置建立与弹体轴线垂直的装配基准面，在基准面上绘制翼面的根弦、

　　梢弦轮廓，按照给定的后掠角、安装角完成翼面的实体拉伸，同时在翼面与弹体的连接位置设置过渡圆角，模拟真实弹体的翼身融合结构，减少连接位置的气动干扰与应力集中；尾翼的操纵面与稳定翼采用分开建模的方式，操纵面预留转动轴的安装孔位，可实现转动角度的调整，完全还原真实弹体的操纵逻辑。从外形尺寸与安装边界来看，该缩比模型按照真实弹体1:20的缩放比例搭建，整体长度约为320mm，弹体主体直径为30mm，头部锥形段长度为60mm，锥角为12度，完全匹配超音速飞行的头部锥角最优区间；中部主弹翼的翼展为120mm，根弦长度为70mm，梢弦长度为25mm，后掠角为45度，翼面厚度为2mm，翼面安装位置距离弹体头部顶点180mm，安装角为0度，

　　确保弹体在超音速飞行时的升阻比处于最优区间；尾部尾翼的单片翼展为40mm，根弦长度为35mm，梢弦长度为15mm，后掠角为30度，翼面厚度为1.5mm，尾翼安装位置距离弹体尾部端面10mm，其中操纵翼的转动轴轴线与弹体轴线垂直，转动角度范围为±15度，可满足常规机动飞行的姿态调整需求；整个弹体的各部件之间采用定位止口连接，主弹翼与弹体的连接位置设置深度为3mm的定位槽，尾翼与弹体的连接位置设置定位凸台，装配后各部件的同轴度公差控制在0.05mm以内，翼面的安装角度公差控制在0.1度以内，完全满足风洞试验对模型精度的要求。在实际建模过程中，还需要考虑后续加工的工艺性，所有翼面的边缘均设置0.2mm的圆角，避免加工后出现锐边伤人的问题，弹体内部为空心结构，壁厚设置为2mm，既能够保证模型的结构强度，又能够降低模型整体重量，减少风洞试验时的模型支撑负载；弹体头部的鼻锥采用单独建模的方式，与中部圆柱段采用螺纹连接，方便后续更换不同锥角的鼻锥，开展不同头部构型的气动对比试验，尾部的动力段也采用可拆卸结构，可根据试验需求更换不同长度的尾喷管构型，验证不同动力系统的安装适配性。
