NASA超音速验证机缩比气动结构数模

　　这套数模围绕超音速民用飞行验证平台展开，对应三角翼鸭式布局验证机的缩比样机，可用于气动外形校核、流场后处理展示、总体布置推演与教学演示场景。整机采用细长尖削机头配合大后掠三角翼的低阻构型，机头沿纵轴逐步收窄，能在高亚音速与跨音速段延缓激波生成，降低波阻；机身中段平滑过渡，为机载测试设备、燃油存储与管路敷设预留连续内部空间，翼身融合区域没有突兀折角，既减少跨音速干扰阻力，也让结构传力路径从机翼蒙皮直接过渡到机身主承力框，避免局部应力集中。

　　前翼布置在驾驶舱后方的机身两侧，和主翼拉开足够纵向距离，在大迎角机动时先于主翼失速，提供可控低头力矩，改善低速起降阶段的操纵品质；主翼为大后掠三角翼，翼面厚度沿展向持续减薄，翼根弦长占机身长度比例较高，内部可容纳整体油箱与翼内作动机构，翼尖做切尖处理，抑制高速飞行时的翼尖颤振。两台发动机短舱吊挂在主翼后段下方，短舱和机翼之间保留充足整流间隙，避免机翼下表面高压气流直接灌入进气道引发流场畸变；短舱进气口做圆角修形，尾喷口和机身尾部留出热扩散间距，防止高温排气长期冲刷机身蒙皮。

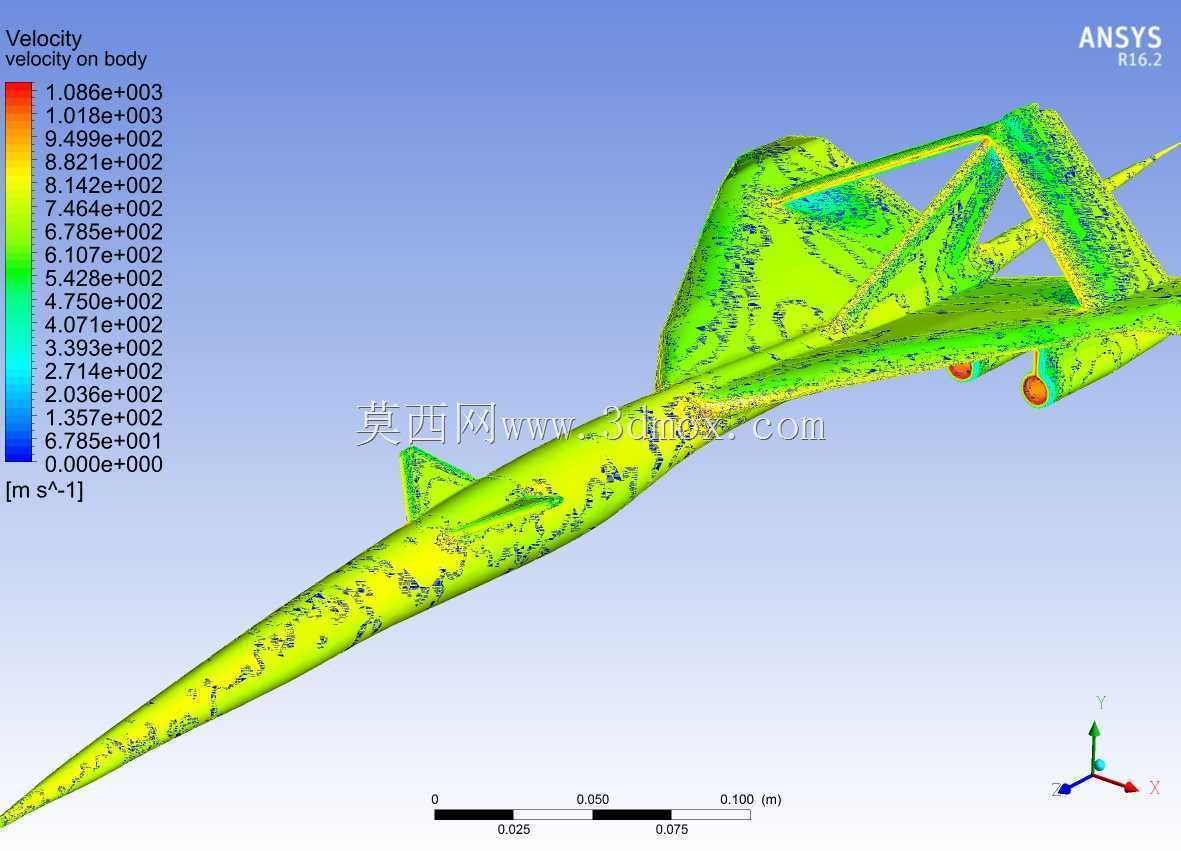

　　数模还原了全机外蒙皮的连续曲面，可直接导入仿真环境做外流场计算：从图中速度云图能看到，机身表面速度沿机头到机尾梯度分布，机翼前缘存在明显高速加速区，翼身结合处、鸭翼后方的流场干涉区域都能通过曲面精准捕捉，工程人员可据此调整翼面弯度、局部鼓包与整流片位置，优化升阻比。做结构设计时，可在现有外形基础上向内偏移生成蒙皮壁厚，沿机身轴线布置环形主承力框，框之间用纵向长桁连接，机翼内部设置翼梁与翼肋，把气动载荷从蒙皮传递到翼根接头，再传入机身中央翼盒；起落架舱、航电舱、燃油舱的分隔边界也能依托曲面快速划分，避开管路与线缆的干涉路径。

　　该缩比模型的尺寸边界适配风洞试验与桌面仿真场景，整机长度、翼展比例严格对应真实验证机的缩尺关系，安放时只需保证机翼上下方、尾喷口后方留有足够流场计算域空间，无需额外安装基座；如果用于3D打印缩比样机，可沿机身对称面拆分上下两半，预留定位销孔，打印后粘接即可完成风洞试验模型制作。实际工程应用中，这类数模既可以作为航空院校超音速气动课程的演示载体，也能为新型高速飞行器的总体方案设计提供外形参考，帮助设计人员快速评估鸭翼位置、发动机吊挂间距、机翼后掠角改动对全机阻力与操稳特性的影响，省去从零绘制曲面的大量重复工作，直接进入方案迭代与仿真验证环节。
