GarttML4108无人机动力电机结构

　　该结构围绕小型多旋翼无人机的动力输出需求展开，主体为扁平盘式外转子电机，适用于航拍无人机、植保验证机、教学实验平台以及轻型电动旋翼设备的动力系统布置。电机在整机中承担将电能转换为机械旋转扭矩的任务，直接驱动螺旋桨产生升力，其安装位置通常位于机臂末端，工作时需要兼顾扭矩输出、重量控制、散热条件和装配可靠性。

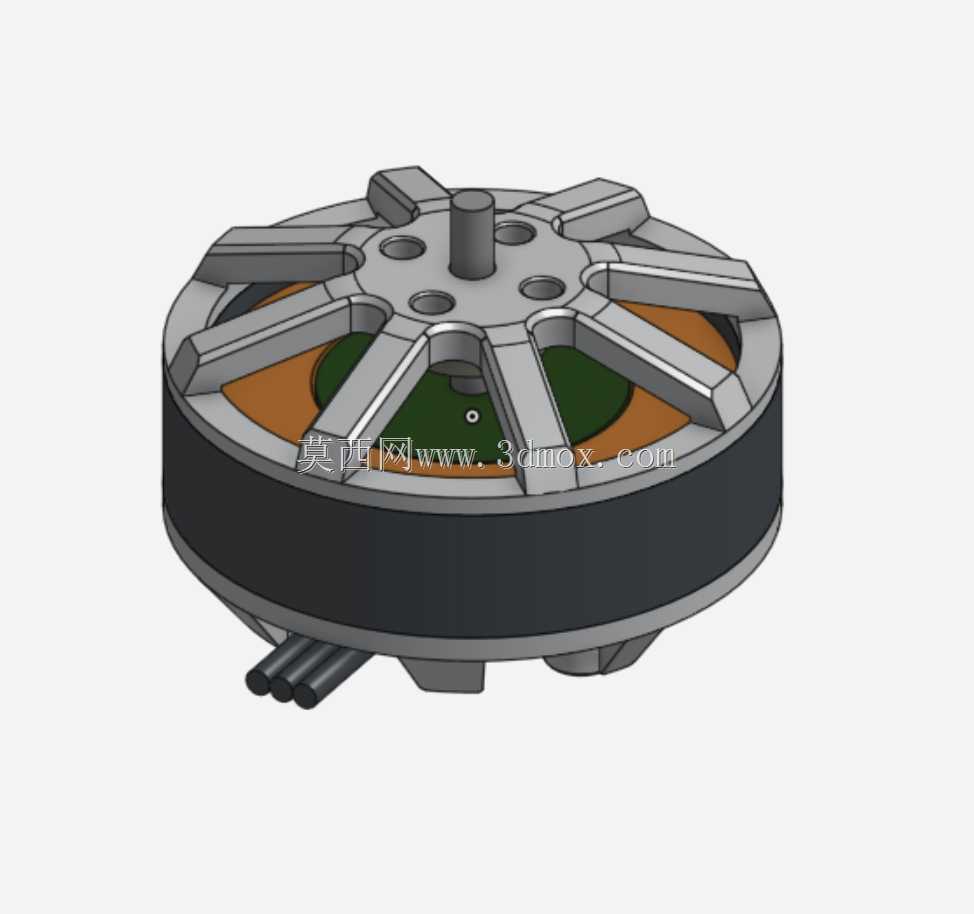

　　从结构形态看，电机采用短轴向、大直径的外转子布局。外圈旋转壳体构成主要转动部件，内部容纳磁钢与定子绕组，中心设置轴系和安装定位结构。这种布置能够在有限重量下获得较大的力臂，有利于提升低速扭矩表现，使螺旋桨在较低转速区间即可提供稳定拉力。顶部端盖采用放射状肋条与镂空孔位组合，既形成明显的机械识别特征，也为内部绕组区域保留空气流通路径。飞行过程中，旋翼下洗气流可经过端盖开孔和肋条间隙，对定子、绕组及磁钢周边进行持续换热，降低长时间悬停或大油门爬升时的热积累。

　　建模时对外部轮廓、端盖孔图案、放射加强筋、中心轴凸台、底部出线结构和安装脚位均进行了明确表达。顶部多个圆孔并非单纯装饰，其位置与内部结构、紧固件布局以及气流通道相关；放射状凸起肋条在增加端盖刚性的同时，也能抑制薄壁圆盘在旋转过程中的振动变形。中心凸台用于体现转轴与上端盖的配合关系，底部出线端则表现三相线缆从电机内部引出的路径，便于后续在无人机机臂中规划线束走向。

　　在安装边界方面，该类电机通常通过底部固定孔与机臂电机座连接，螺钉沿轴向锁紧，安装面需要保持平整，以避免电机轴与旋翼平面产生偏角。模型的圆盘外径、总高度、底部支撑间距和出线位置，可用于检查机臂末端空间是否满足装配要求。设计机臂时，不能只关注电机本体外径，还需为螺旋桨桨夹、锁紧螺母、线缆弯折半径以及气流扰动预留空间。若电机座过于贴近侧壁，线缆可能在振动中反复摩擦，旋翼气流也会受到干扰，进而影响拉力效率和姿态稳定性。

　　从功能特性上看，外转子电机的转动惯量相对较高，运转平顺性较好，适合多旋翼飞行器持续调速的工作方式。电机与电调通过三相线连接，飞控输出油门信号后，电调按顺序驱动绕组形成旋转磁场，带动外转子和螺旋桨旋转。实际选型时，需要将电机尺寸、KV值、桨叶规格、电池电压、起飞重量和悬停油门匹配起来；单独追求高转速并不能获得最佳续航，反而可能导致电机温升升高、效率下降。该结构模型可用于动力舱布局校核、电机座干涉检查、教学演示以及旋翼系统装配关系展示。

　　在三维设计处理上，圆盘外壳、端盖、肋条、孔位和底部支脚适合采用实体建模与阵列特征结合的方式完成。放射肋条可按周向均布建立，开孔位置需与端盖强度和内部零件避让关系一致；底部出线部位应保留线缆出口的空间，不宜在装配中被电机座封堵。对于需要做仿真分析的场景，可进一步补充定子叠片、绕组、磁钢、轴承、转轴和紧固件等内部细节，用于质量属性估算、热流分析或振动模态评估。就整机集成而言，该模型的价值不只在外观呈现，更在于帮助设计者理解无人机动力部件如何在狭小机臂末端完成固定、散热、走线和扭矩传递。
