直角输出微型减速直流驱动电机结构

　　做小型自动化设备结构选型的时候，经常会遇到安装空间局促、动力输出方向需要转向的场景，比如桌面级小型输送线的端部驱动、智能小型柜锁的执行端、桌面分拣机构的拨轮驱动、小型医疗采样设备的样本推送机构，这类场景留给动力部件的安装空间往往是L型的狭窄区域，常规同轴输出的微型直流电机要么长度超了安装边界，要么输出轴方向和负载输入端不在同一轴线上，额外加装联轴器或者转向齿轮组又会挤占本来就紧张的安装空间，还会增加传动环节的间隙累积，这时候直角输出的微型直流电机就是非常适配的选型方向。

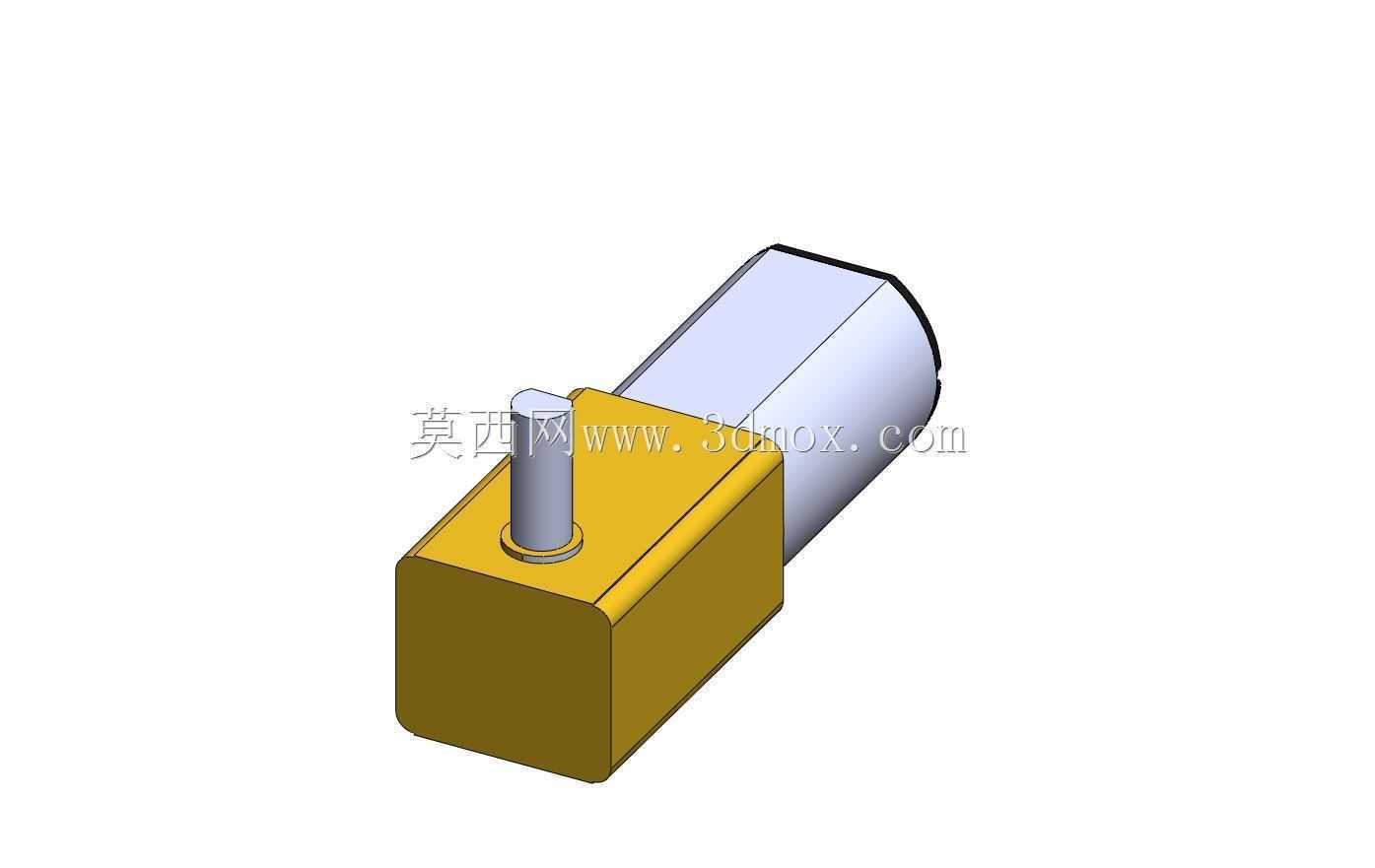

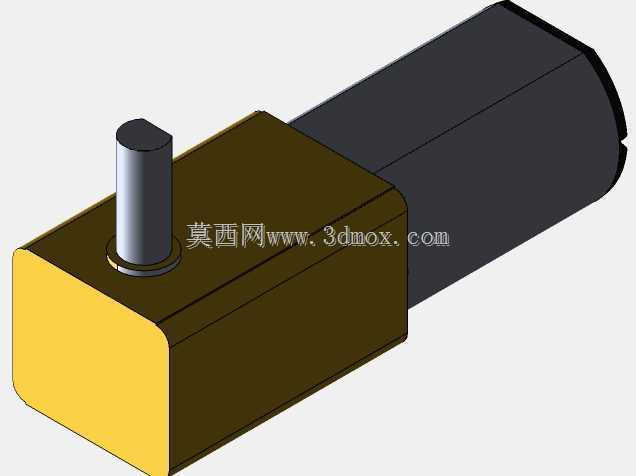

　　这款直角微型直流电机采用了输出轴与电机本体轴线呈90度垂直的布局，把减速齿轮箱集成在电机输出端的转角位置，没有额外外凸的冗余结构，整体外形由圆柱状的电机主体和方块状的直角减速箱两部分组成，输出轴从减速箱的端面垂直伸出，轴径做了标准的小型驱动件适配尺寸，既可以直接套装小模数同步轮、微型齿轮，也可以通过紧定螺钉直接连接小负载的执行件，不需要额外做轴转接结构。从安装边界来看，圆柱电机段的外径控制在常规微型直流电机的通用尺寸范围内，减速箱部分的方块外形做了规整的直角处理，四个端面都是平面，安装时既可以通过减速箱的端面做定位贴合，也可以利用圆柱电机段的外圆做抱箍式固定，两种安装方式都不需要额外加工复杂的安装座，对于结构紧凑的小型设备来说，能大幅减少安装结构的设计工作量。

　　从功能特性上看，这款电机集成了一级直角转向减速结构，把直流电机的高转速低扭矩输出，通过减速箱内的正交啮合齿轮组转换为低转速高扭矩的输出特性，匹配小型负载的驱动需求，同时直角转向的结构让动力传输方向转了90度，能把原本需要沿电机轴向布置的安装空间，转换为沿两个垂直方向的L型空间布局，完美适配设备内部角落的狭窄安装位。设计的时候，减速箱外壳采用了和电机本体衔接流畅的造型，没有突兀的凸起或者棱角，齿轮啮合的位置做了加厚的壳体处理，避免长期运转后壳体变形导致齿轮啮合间隙变大，输出轴的伸出长度做了精准控制，既保证和负载件的配合长度足够传递扭矩，又不会因为轴伸过长导致径向负载过大时出现轴弯曲的问题。

　　在实际应用场景里，这类电机常被用在小型智能家电的执行机构上，比如智能窗帘的端部驱动、自动售货机的货道推送机构、小型3D打印机的耗材送料驱动、桌面型点胶机的针头换位驱动，这些场景的共同特点是安装空间有限，不需要太大的输出功率，但是对动力部件的安装尺寸、输出方向有比较严格的要求，常规同轴电机无法适配转角位置的安装需求，而这款直角结构的电机刚好能填补这类选型空白。从结构设计的细节来看，电机本体和减速箱的连接位置做了止口定位，装配的时候能保证电机输出轴和减速箱输入齿轮的同轴度，减少运转时的振动和噪音，减速箱的输出轴位置做了轴承支撑，能承受一定的径向负载，避免直接用齿轮轴悬臂支撑导致的磨损加快问题。

　　做三维建模的时候，这类部件的模型需要重点还原两个部分的尺寸边界，一个是圆柱电机段的外径、总长度，这部分决定了电机沿自身轴向需要预留的安装空间，另一个是减速箱方块的长宽高尺寸、输出轴的轴径、轴伸长度、输出轴相对于减速箱安装面的位置尺寸，这些尺寸是结构设计时做安装位避让、负载件配合的核心依据，建模时不需要过度还原内部的绕组、转子等细节，但是外部的安装定位尺寸、外形边界必须准确，否则在装配的时候很容易出现干涉问题。另外，输出轴的端面位置、电机尾部的出线位置也需要准确还原，因为实际布线的时候，电机尾部的电源线需要预留弯折空间，如果模型里没有体现尾部的出线端位置，很容易在设计时把其他结构件布置在出线位置，导致装配时电源线被挤压。

　　对于结构设计从业者来说，这类标准动力部件的三维模型不需要自行从零绘制，准确还原外部安装边界和接口尺寸就可以满足装配设计的需求，选型的时候只需要核对输出扭矩、额定转速、安装尺寸是否匹配设计需求即可，直角输出的结构相比额外加装转向机构的方案，能减少至少两个传动零件的设计和装配工作量，同时减少传动环节的效率损失和故障点，在小型轻负载的驱动场景下是性价比非常高的方案。
