齿轮传动直流电机滑轮承载机构

项目分类:电动机 发布时间:2024-08-27 ID:768904
  • 齿轮传动直流电机滑轮承载机构
  • 齿轮传动直流电机滑轮承载机构
  • 齿轮传动直流电机滑轮承载机构
  • 齿轮传动直流电机滑轮承载机构

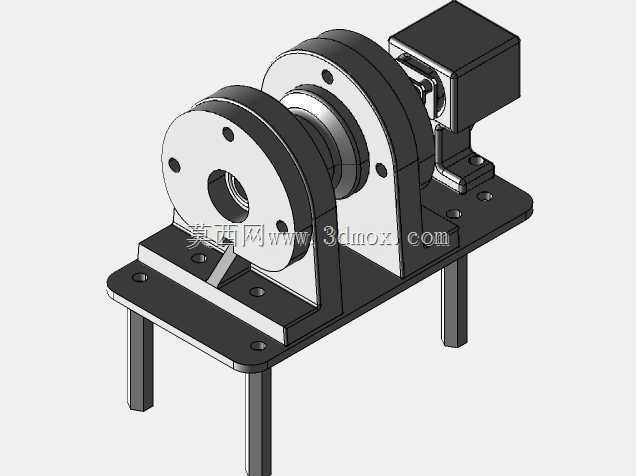

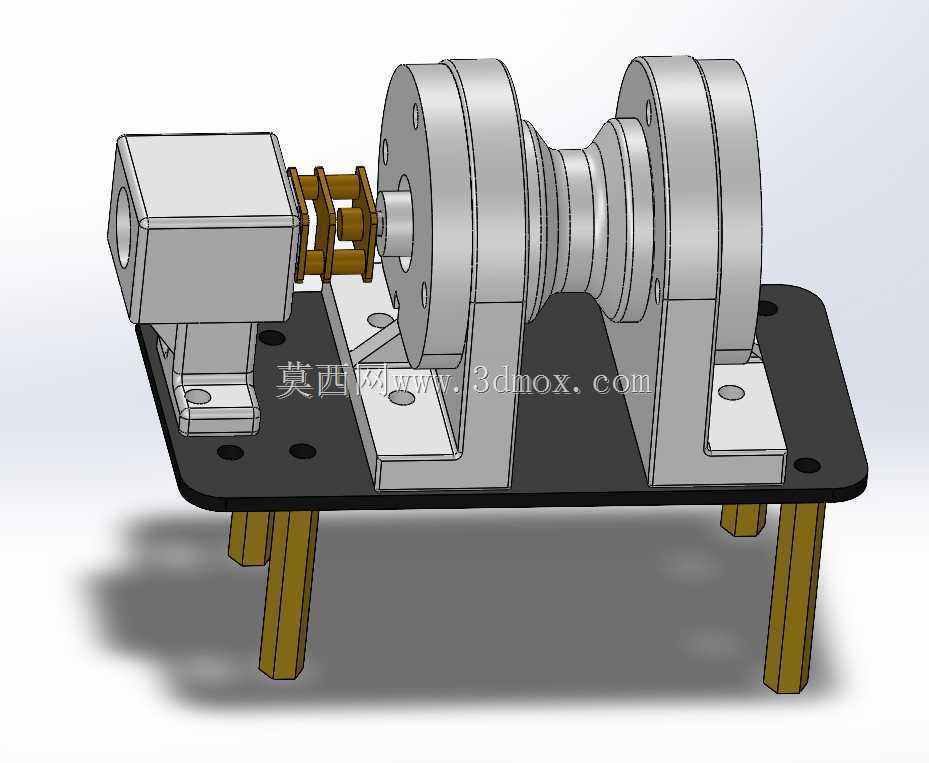

  这套承载传动机构面向小载荷连续牵引、绕线收放与实验台动力输出场景,整体采用卧式同轴布置,把直流减速动力、联轴器、双轴承支撑座与变径卷筒整合在同一块安装底板上,常见于教学实训台、小型卷扬装置、线材张力测试台以及轻型物料拖拽工位。机构左侧为方形直流电机安装位,电机通过支架固定在底板左端,输出轴经十字滑块式联轴器与中间传动轴连接,联轴器采用分体爪盘加中间缓冲块的结构,可补偿电机轴与传动轴之间的微小同轴度偏差,降低装配时对孔位精度的要求,也能缓冲启停瞬间的冲击扭矩。传动轴中段为变径阶梯卷筒,筒身加工出多段不同直径的圆弧槽面,既可以缠绕不同粗细的钢丝绳、尼龙绳,也能通过改变绕绳工作直径调整输出线速度与牵引力,

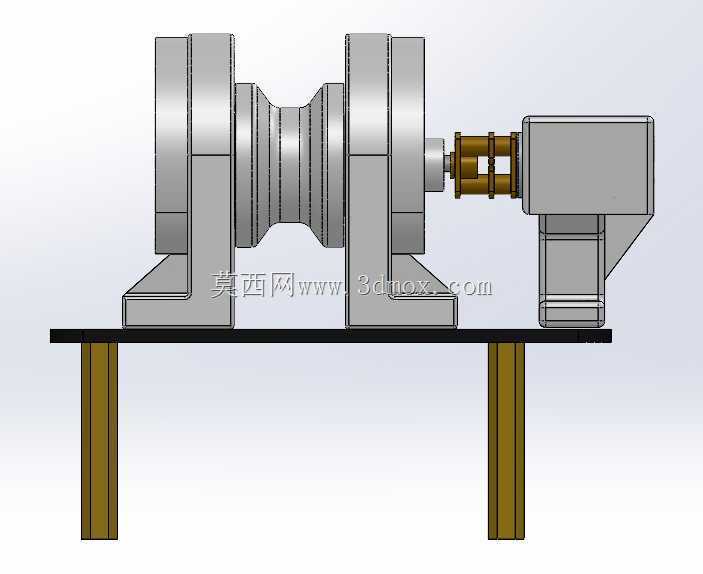

  适配马卡拉绕线系统的变张力收放需求;卷筒两侧由立式轴承座提供双支点支撑,轴承座底部带加宽安装法兰,通过螺栓锁紧在底板上,支撑跨距覆盖卷筒全长,能承受绕绳时产生的径向拉力与少量轴向窜动,避免长轴悬臂受力导致的轴端挠曲。底板为矩形平板结构,板面预留电机支架、两侧轴承座的定位孔与若干备用安装孔,底部由四根立式支腿抬离安装基面,支腿采用矩形截面型材,下端留出地脚固定空间,既可以直接放置在实验台面上,也能通过支腿底部孔位锁装在设备机架内。从安装边界看,整体宽度方向以底板左右边缘为限,电机侧向凸出量小,轴承座与卷筒均落在底板轮廓范围内;高度方向从支腿底面到卷筒顶端形成稳定的重心区间,卷筒中心线距底板高度经过匹配,

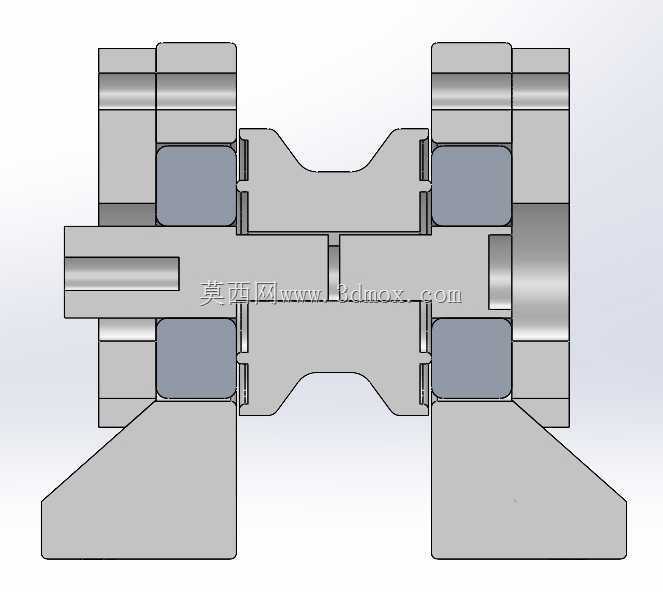

  绕绳出线时可沿卷筒切线方向水平或垂直引出,减少绳索与机架干涉。设计时优先保证动力传递链路的同轴性:电机输出轴、联轴器、传动轴、卷筒保持同一轴线,两块轴承座的安装面共面,底板上的孔位按定位尺寸排布,现场装配只需先固定轴承座、穿入传动轴,再预装电机并通过联轴器找正,最后锁紧电机支架即可。卷筒的阶梯轮廓兼顾多种绳索规格,粗绳段槽底直径更大,适合承受较高拉力;细绳段直径较小,可获得更快的收线速度。轴承座采用剖分式立板结构,侧面圆形凸台用于容纳轴承外圈,端盖压住轴承外圈防止轴向脱出,传动轴轴肩对轴承内圈定位,形成清晰的轴向限位链条。联轴器的爪部与中间块之间保留微量间隙,允许电机轴在热胀冷缩或受载变形时有少量补偿空间,

  避免硬连接造成电机轴承额外径向载荷。支腿与底板之间采用螺栓连接,运输时可拆成平板组件与腿部分件,进入狭小安装空间后再现场组装;底板上的多余孔位也为后续增加限位开关、导绳器、张力传感器或防护罩提供了扩展基础。实际运行中,电机输出扭矩经联轴器传递到传动轴,带动卷筒旋转,绳索沿卷筒槽面有序缠绕,双轴承座将绕绳拉力传递到底板,再由支腿传到基础,电机本身只承担扭矩输出,不直接承受绳索径向载荷,这种布置能显著延长电机寿命。针对5kg级承载工况,轴径、轴承跨度与底板厚度按小载荷高稳定性思路选取,既控制整体重量,又保证启停和换向时卷筒不出现明显抖动;卷筒表面的阶梯圆弧经过圆滑过渡,可减少绳索弯折疲劳,导绳路径从卷筒切线方向引出后,外接导向滑轮即可组成完整的滑轮牵引系统。
