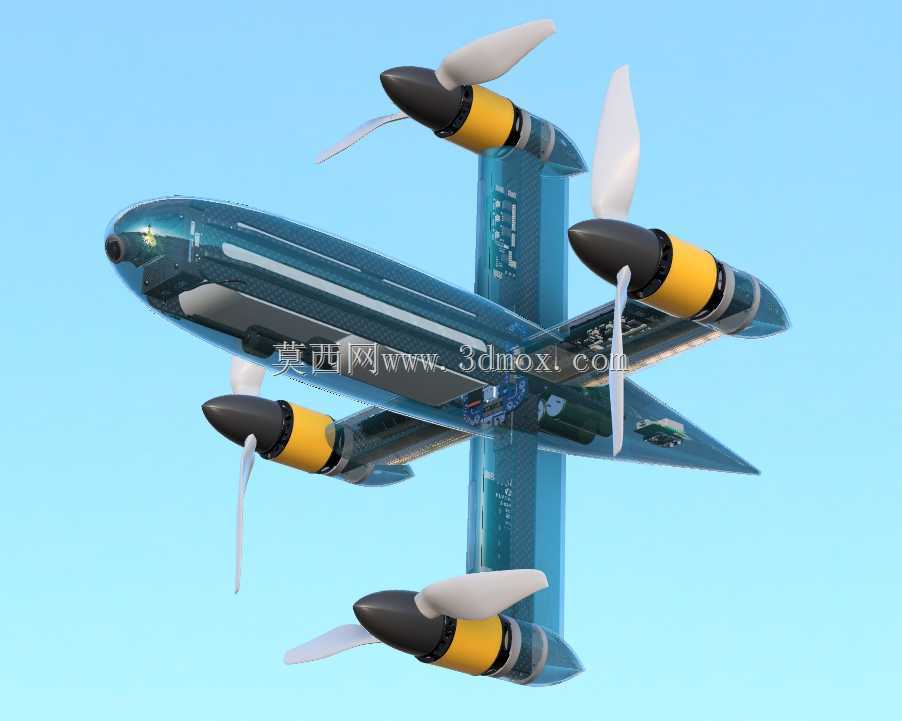

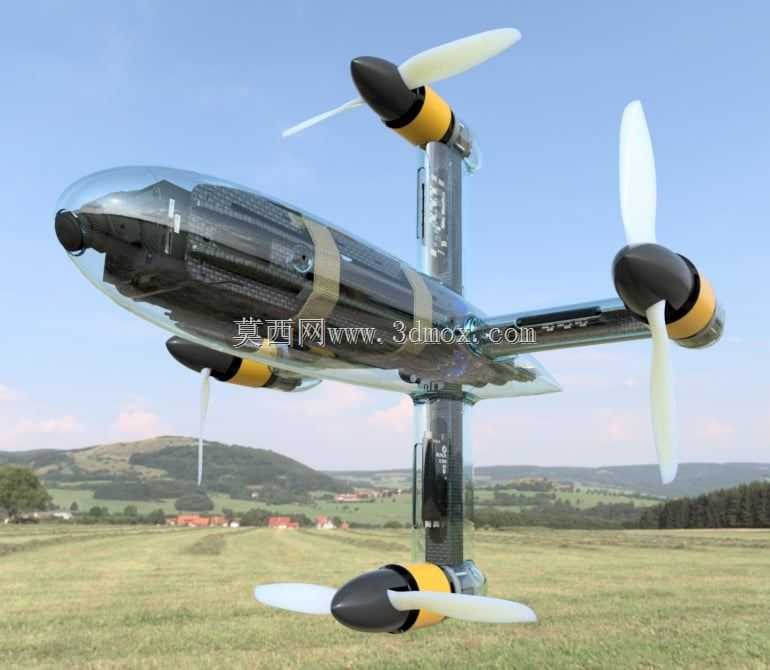

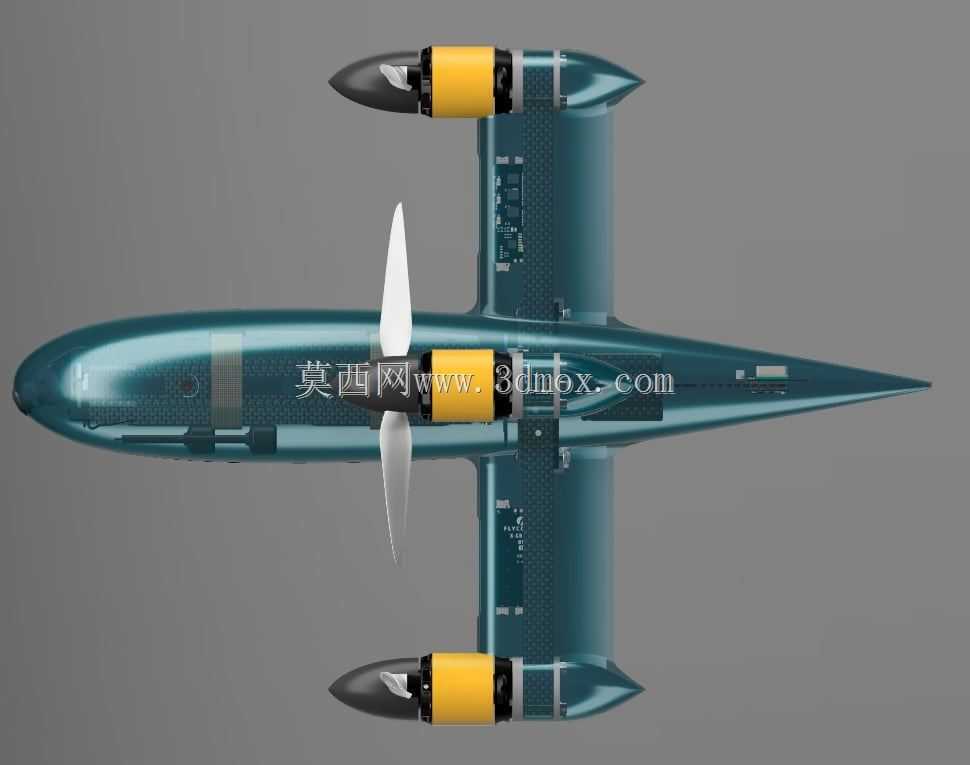

高速四轴V4构型飞行载具框架结构

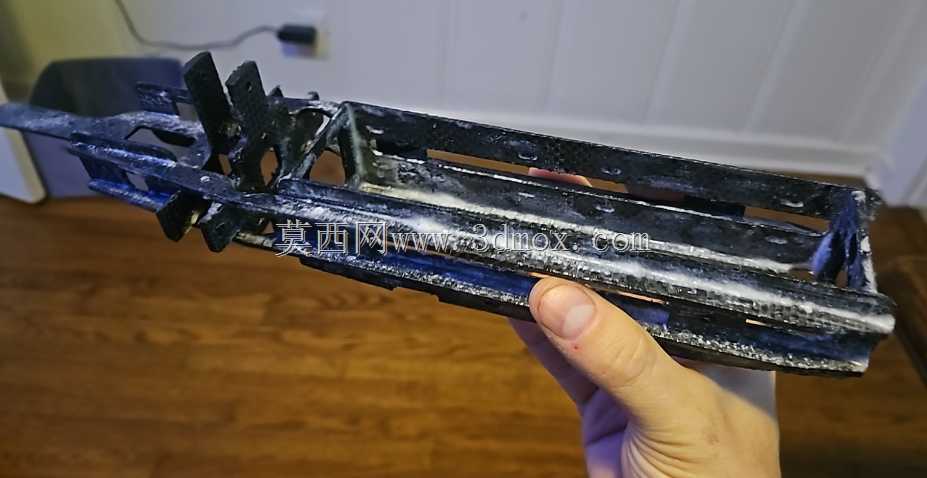

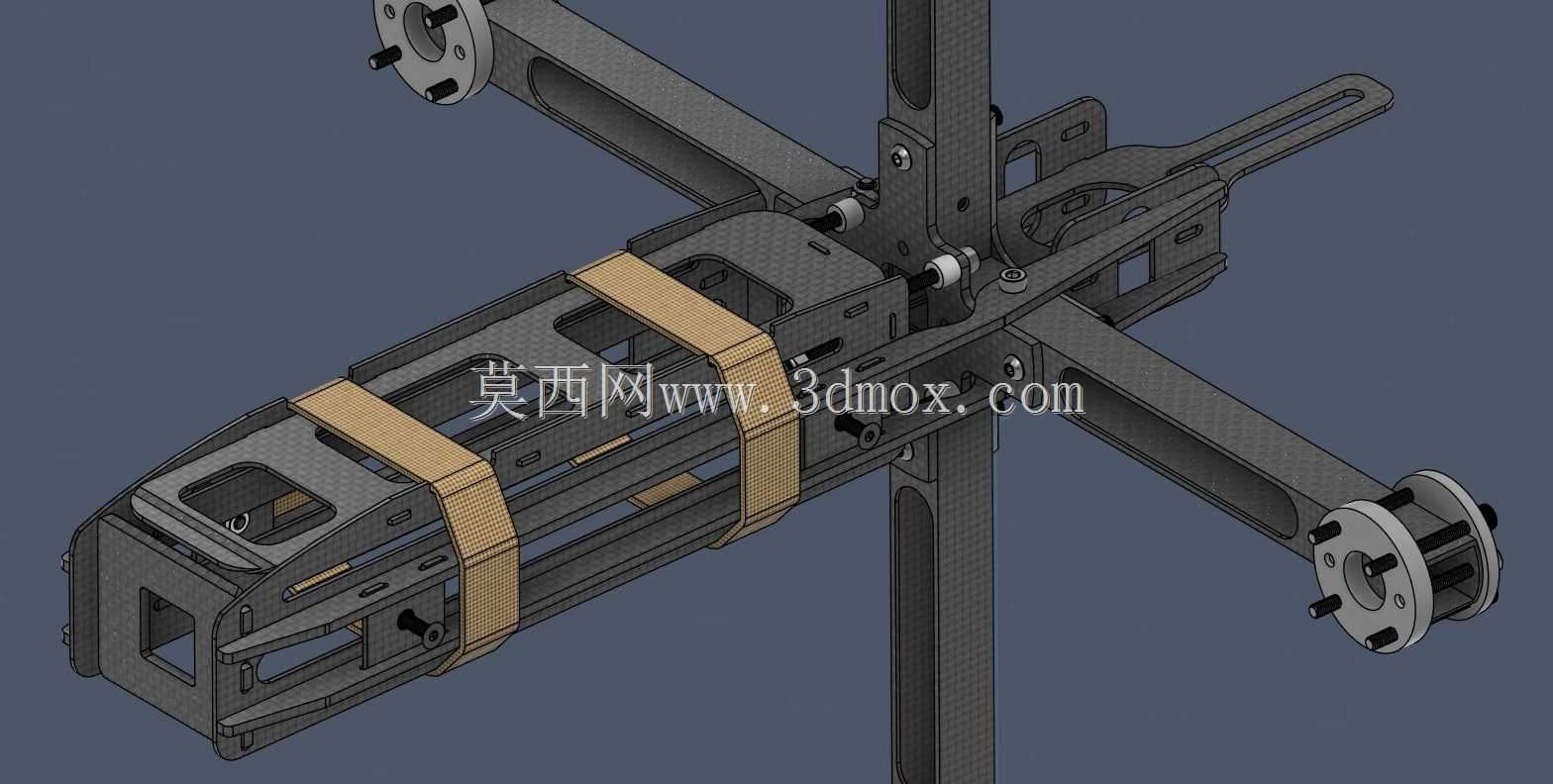

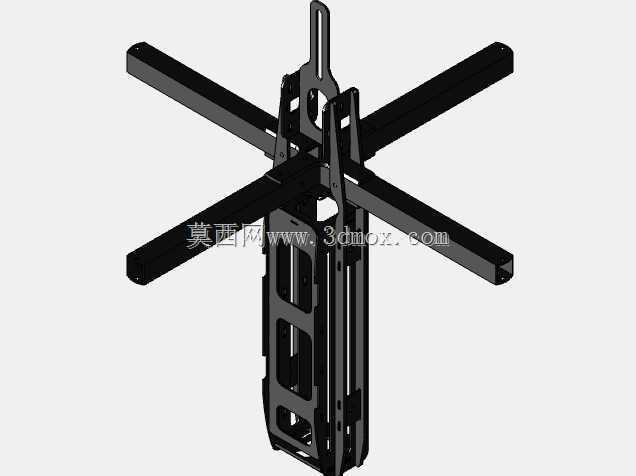

　　这套四轴飞行载具框架采用十字交叉的承力主体布局，核心设计目标指向高速飞行工况下的结构稳定性与气动效率平衡，区别于常规消费级航拍无人机的扁平宽体布局，其纵向机身长度占比更大，可在高速前飞时降低迎风截面阻力，适配大拉力动力单元的安装需求。从结构设计逻辑来看，框架主体采用复合材料分层加工思路，环氧基体与玻璃微珠、纳米级填料混合的改性树脂体系，既可以保证数控切削加工时的尺寸精度，也能在整机减重的前提下维持足够的结构刚度，抵消大尺寸螺旋桨高速旋转带来的振动传导，避免飞行过程中出现结构共振。动力单元的安装座采用一体化延伸设计，四个电机座分别布置在十字框架的四个端点，每个安装位预留了足够的走线空间与 ESC 电调的安装腔体，

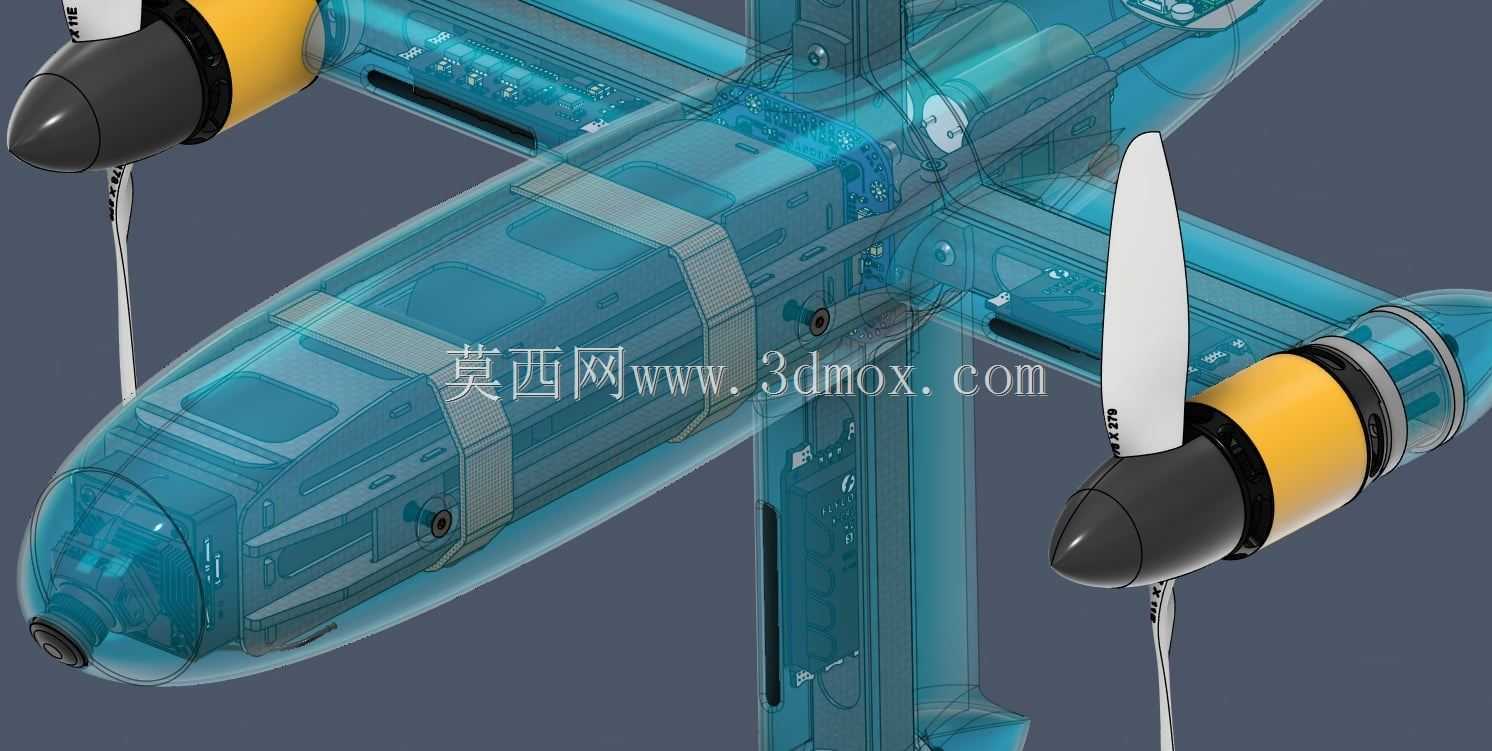

　　可适配12S高压供电体系下的60A大电流电调安装，匹配7到8英寸规格的大拉力螺旋桨，在高油门工况下能输出足够的前飞推力，突破常规多旋翼飞行器的速度上限。从安装边界来看，机身头部预留了航电设备的集成舱位，可容纳飞控模块、GPS接收单元、数传天线与前视感知传感器，舱段内部设计有分层安装凸台，可根据不同的任务载荷调整设备安装位置，调整整机重心落在旋翼平面的几何中心附近，保证高速机动时的姿态可控性。尾段结构做了流线型收窄处理，既可以降低尾部紊流对后方旋翼的气动干扰，也能预留电池舱的扩展空间，适配大容量高倍率锂电池的安装，延长高速飞行工况下的续航时间。框架的连接部位采用预埋加强嵌件的设计思路，在电机座与中心承力梁的交接位置、

　　机身舱段的拼接位置，都设计有金属嵌件预埋位，避免复合材料螺纹孔反复拆装出现滑牙问题，提升整机的维护便捷性。从实际应用场景出发，这类高速四轴框架可适配高速巡检、应急物资投送、竞速航模改装等多个场景，相比常规多旋翼机型，其高速飞行时的姿态稳定性更强，面对横风干扰时的结构冗余量更高，大螺距螺旋桨搭配高压动力系统的组合，可在同等起飞重量下获得更高的平飞速度，缩短任务航线的飞行耗时。在气动外形设计上，框架外表面做了曲面顺滑过渡处理，所有外露的结构棱边都做了圆角修形，降低高速飞行时的摩擦阻力，旋翼安装位的高度差经过反复校核，避免前后旋翼的下洗气流出现相互干扰，提升动力系统的整体效率。中心板区域设计有快拆结构，可快速拆分上下机身板，

　　方便内部航电设备的调试与更换，起落架安装位预留了标准孔位，可根据任务需求更换高脚架或者滑橇式起落架，适配不同场景的起降需求。结构强度校核阶段，重点针对高速俯冲、急转机动等极端工况做了受力仿真，承力梁的截面采用渐变厚度设计，在受力集中的中心区域适当增加铺层厚度，在受力较小的外段适当减薄，在保证结构强度的前提下尽可能降低整机空机重量，提升有效载荷的携带能力。布线通道设计在承力梁的内部空腔中，所有动力线与信号线都可从结构内部穿行，避免线缆外露增加飞行阻力，同时也能降低高速飞行时线缆被气流吹动产生的振动干扰，提升飞控传感器的采样精度。
