多旋翼无人机中央发动机安装固定支架

　　这套中央安装支架主要面向中小型多旋翼无人机的动力段集成场景，承担发动机与主机架之间的刚性连接任务。在实际飞行平台中，动力单元并非直接锁附在碳管或板件上，而是需要通过一个具备足够抗弯、抗扭能力的过渡构件，把发动机工作时产生的振动、推力反作用力以及起降冲击传递到整机承力框架。该支架的圆筒形主体用于包覆或套接发动机前段，两侧带法兰孔的立板则提供与机架纵梁、隔板或减振组件对接的安装面，整体结构围绕“定心、限位、承载”三个核心需求展开。

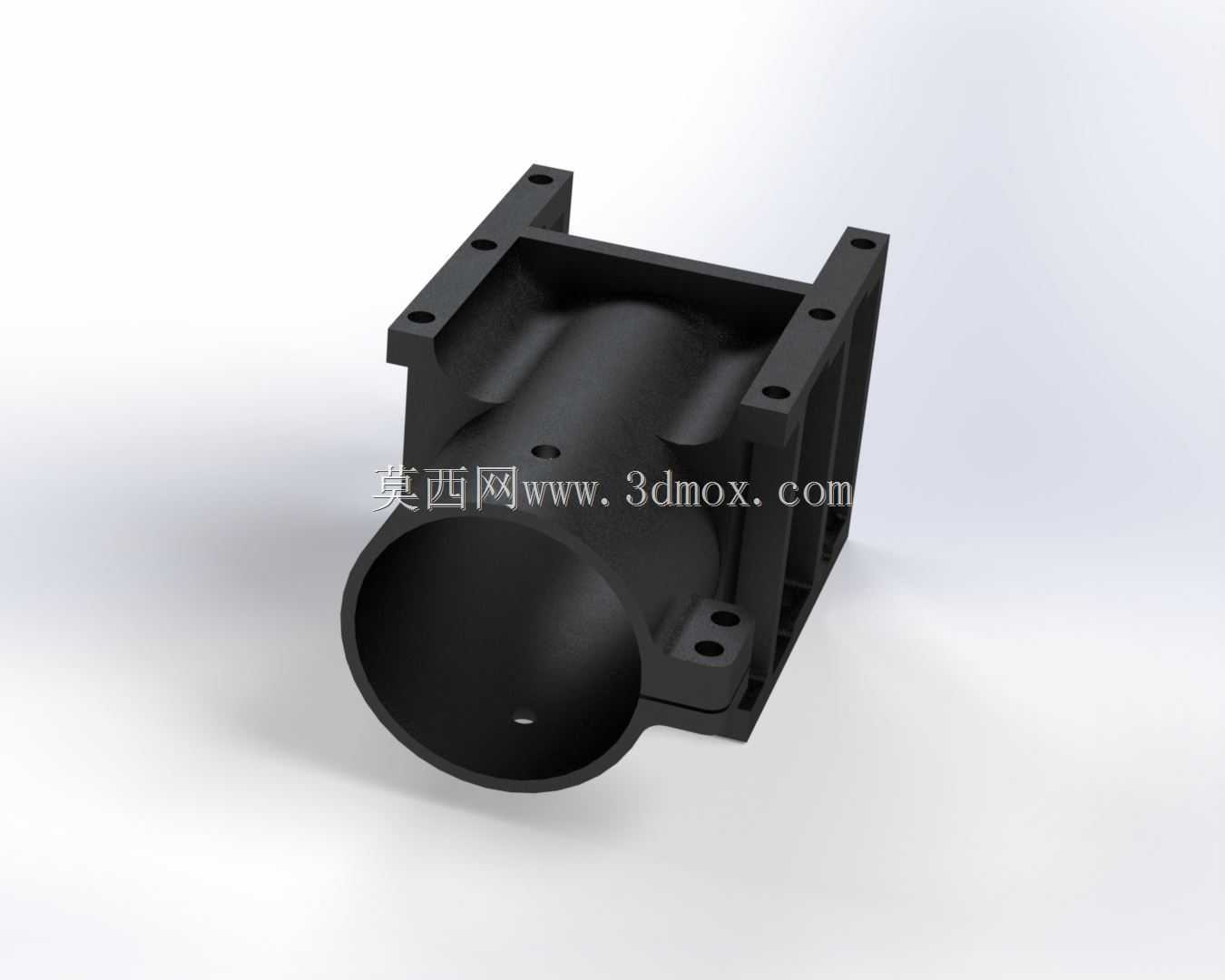

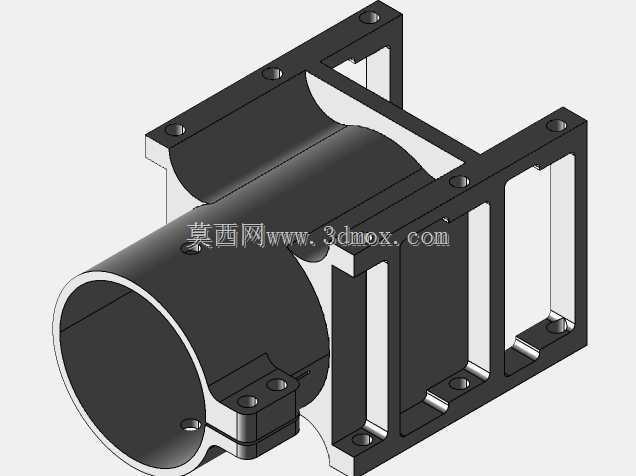

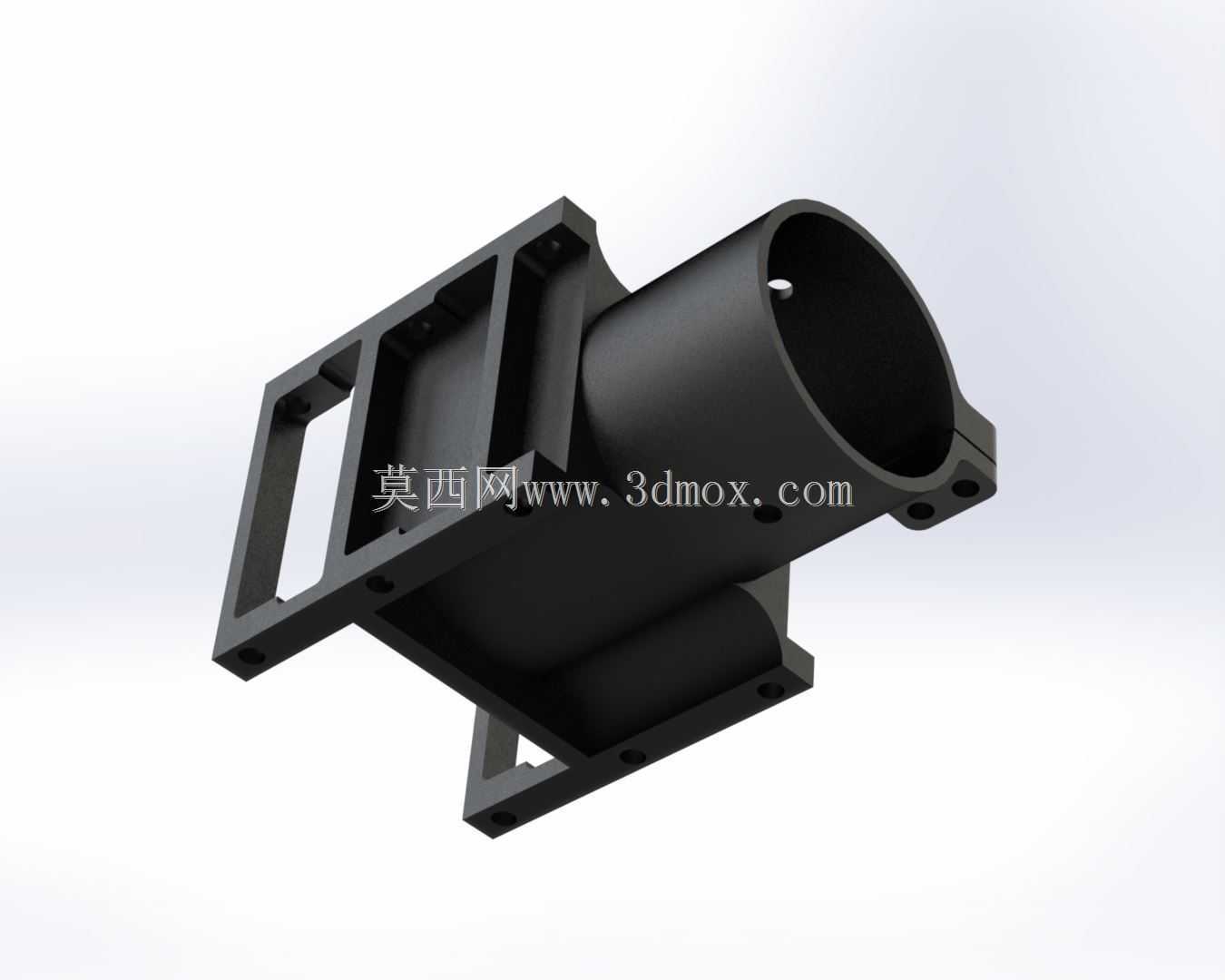

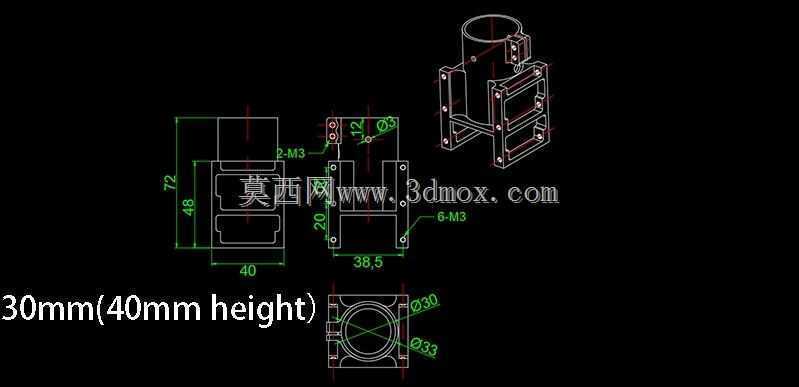

　　从外形上看，支架采用一体式框座布局：中部为大直径圆筒，内壁形成发动机的径向定位边界；圆筒外侧延伸出左右对称的安装耳板，耳板上分布多组通孔，用于螺栓穿装；顶部和侧部的凸台进一步增加局部刚度，避免薄板在发动机高频振动下出现颤振。圆筒前端开口较大，便于发动机筒体沿轴向装入；后端与框体相连，形成半封闭承力腔。这种构型既保留了足够的装配操作空间，又通过封闭筒段提升了整体截面惯性矩，比单纯的平板折弯支架在扭转工况下稳定得多。

　　设计思路上，工程师首先要确定发动机的最大外径与配合公差。圆筒内径不能简单按发动机名义尺寸取等，通常需要预留装配间隙，并根据是否加装橡胶减振套、抱紧衬套来决定配合性质。若采用过盈或过渡配合，装配难度会明显上升，现场维护时拆装发动机不便；若间隙过大，发动机在筒内可能出现径向窜动，振动会被放大。因此在三维建模阶段，需要把发动机外轮廓、减振垫厚度、螺栓头高度以及锁紧后的变形量一并纳入装配校核，而不是只画一个孤立支架。

　　两侧耳板的孔位布局直接决定安装边界。孔间距需要与无人机中央机架的碳管夹座、铝合金机加框或复合材料隔板匹配；孔位到圆筒外壁的距离要保证扳手空间，避免螺栓锁紧时与筒体干涉。耳板根部做了加厚和圆角过渡，这是因为发动机推力主要通过耳板向机架传递，根部属于应力集中区域，若采用直角陡变，长时间振动后容易在拐角处萌生裂纹。模型中可以看到耳板与圆筒之间并非简单拼接，而是有连续的加强壁相连，这种结构在注塑或机加工艺中都有利于材料填充和应力分散。

　　在飞行工况下，支架承受的载荷并不单一。多旋翼无人机在爬升、偏航、急减速时，发动机通过螺旋桨产生沿轴向的拉力或推力；机动飞行时，陀螺力矩会使动力单元产生侧向倾覆趋势；降落瞬间，起落架冲击经机架反传到支架，形成瞬时压缩与弯曲。圆筒部分主要约束发动机的径向位移，耳板则承担弯矩和拉压交变载荷。设计时通常会按发动机最大推力的数倍选取安全系数，并对螺栓孔进行挤压强度校核，防止孔壁在反复振动下被拉长成椭圆。

　　尺寸链方面，支架的轴向长度需要覆盖发动机的主要夹持段，过短会导致夹持力集中在较小区域，发动机尾部可能出现摆动；过长则增加重量，并可能与电调、燃油管路或机身整流罩干涉。圆筒轴线与两侧耳板安装面的平行度、同轴度需要在工程图中明确标注，否则发动机装入后会出现轴线偏斜，直接影响螺旋桨旋转平面与机身的相对位置，造成功耗增加和振动异常。对于多旋翼平台，动力轴线的微小角度偏差还会引起各旋翼推力分配不均，影响姿态控制效率。

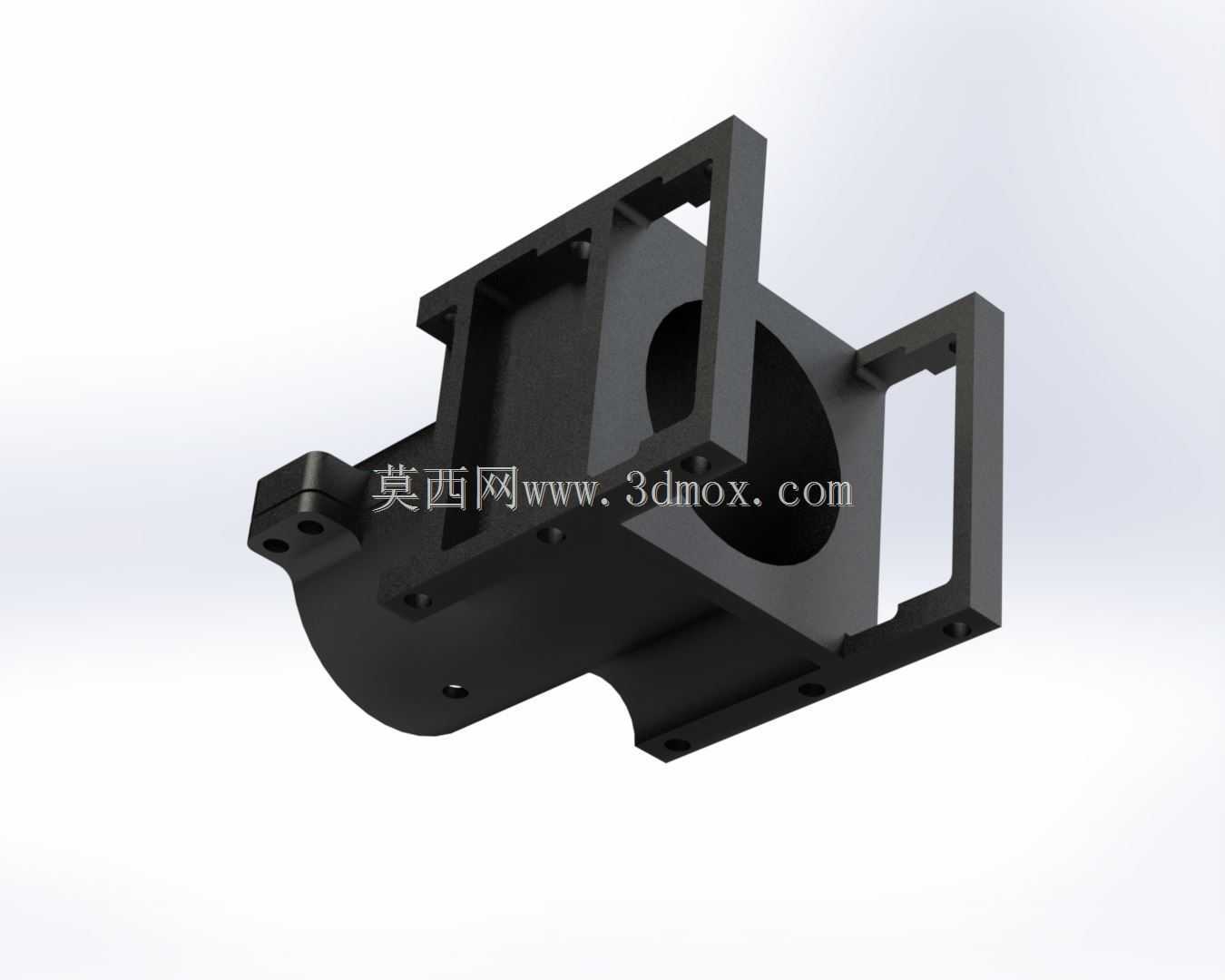

　　安装流程上，一般先将发动机沿圆筒轴向推入，利用筒体内台阶或外周定位面限制插入深度，再通过侧面或顶部的辅助孔位进行锁紧；随后把支架整体落到机架中央安装区，用螺栓穿过耳板孔与下方承力件连接。建模时需要模拟螺栓、垫圈、螺母以及发动机外围线束的空间位置，特别关注圆筒下方开口与管路、油路或电缆的走向是否冲突。支架底部和侧面的镂空与凸台，并非单纯减重，而是为工具伸入、紧固件避让和装配顺序提供空间。

　　从维护角度看，中央支架位于无人机动力与机架的交汇位置，拆装频率较高。因此结构上强调开口可达性：前端大口径便于发动机整体抽换，耳板外露孔位允许从外侧直接操作锁紧件，侧面小凸台上的孔可用于辅助固定线束支架或传感器座。对于需要频繁试飞调试的多旋翼机型，这种设计能显著降低动力段更换和对中调整的时间成本。

　　整体而言，该支架不是通用装饰件，而是动力系统的承力基准件。三维设计时必须把发动机外形、机架接口、螺栓装配、振动传递路径和维护空间一起考虑，才能保证模型在实际飞行平台中既装得上、对得准，又能在长期交变载荷下保持连接刚性。
