带挂钩重型LED工作吊灯结构设计

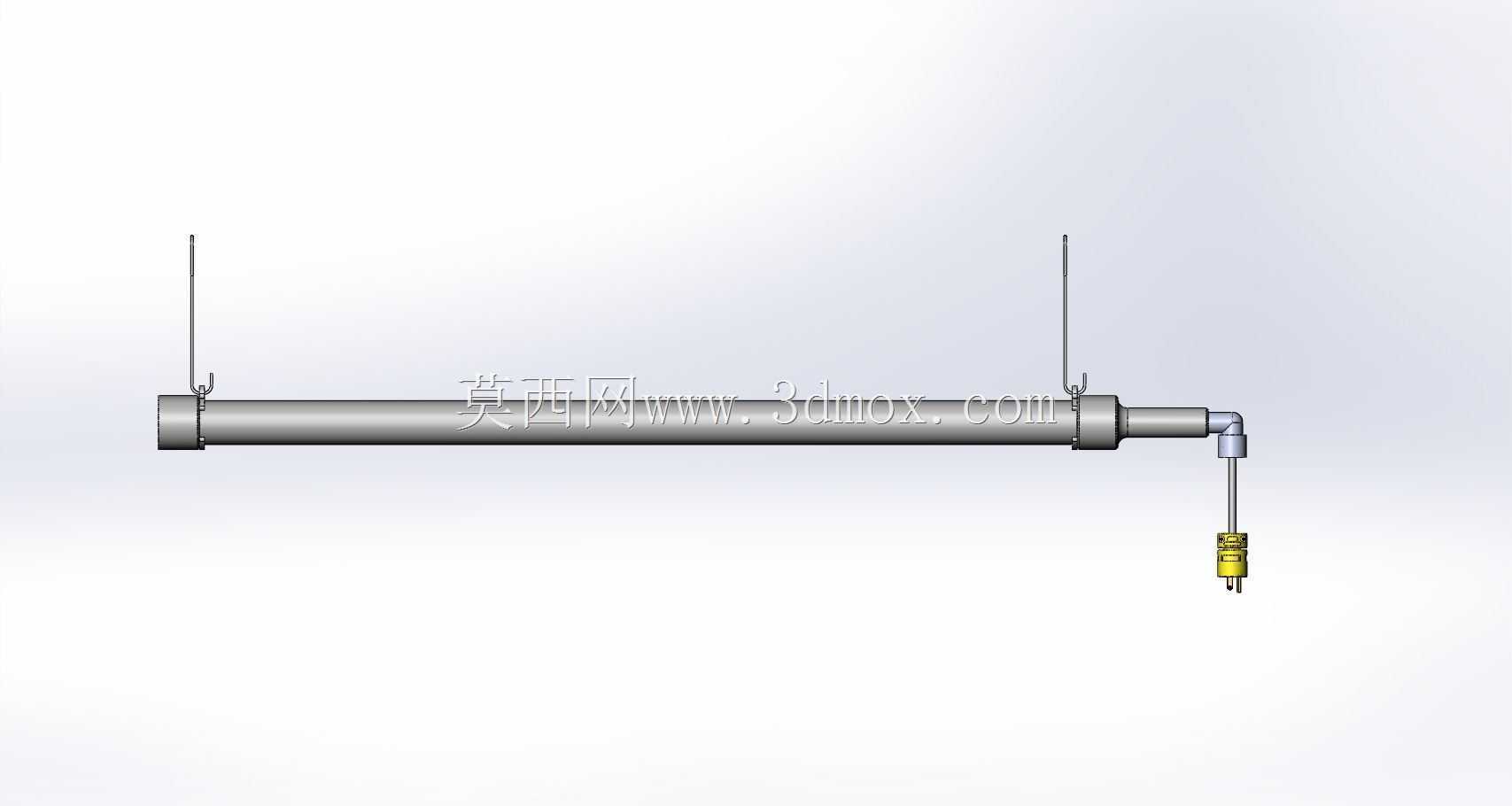

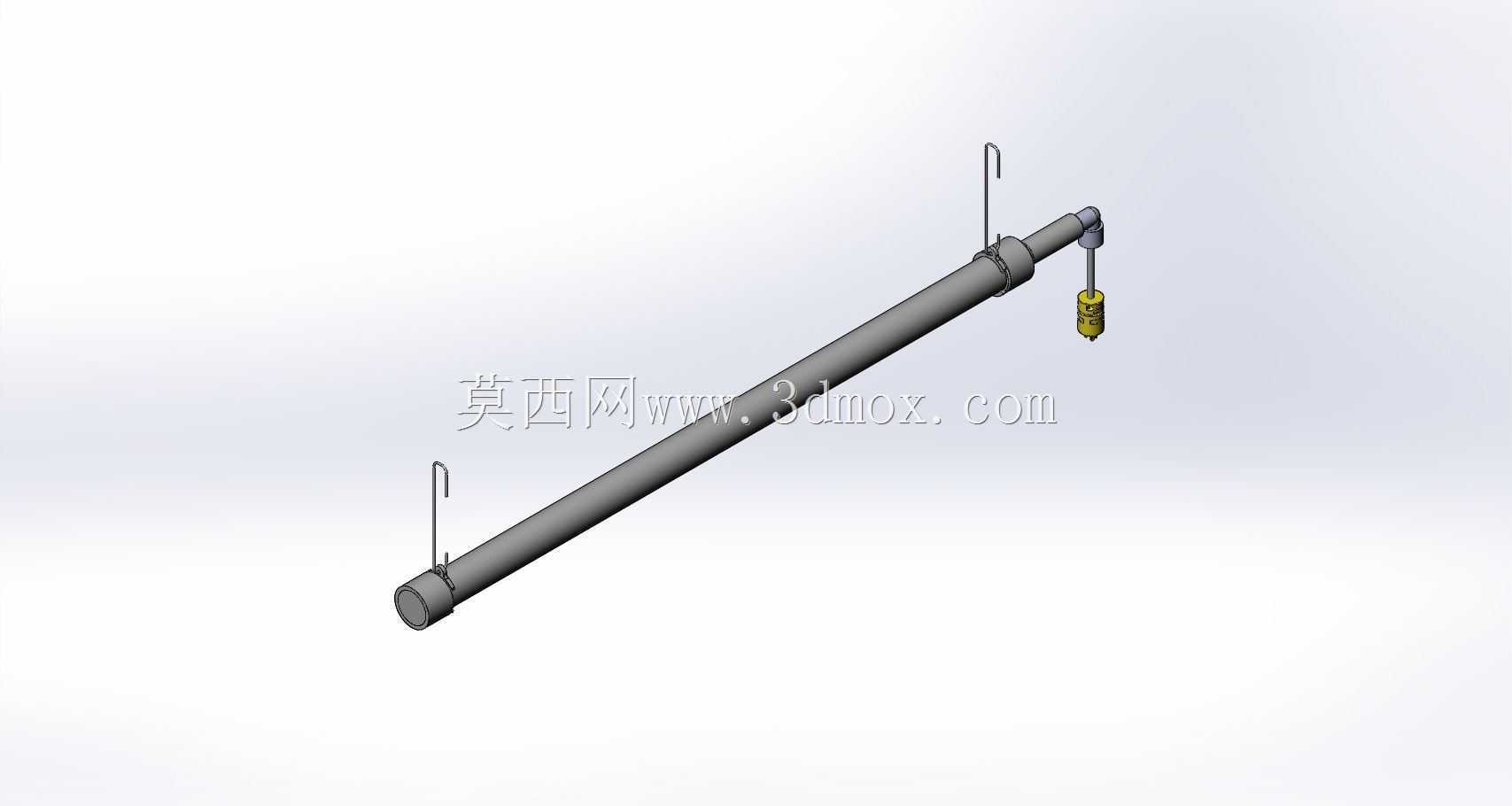

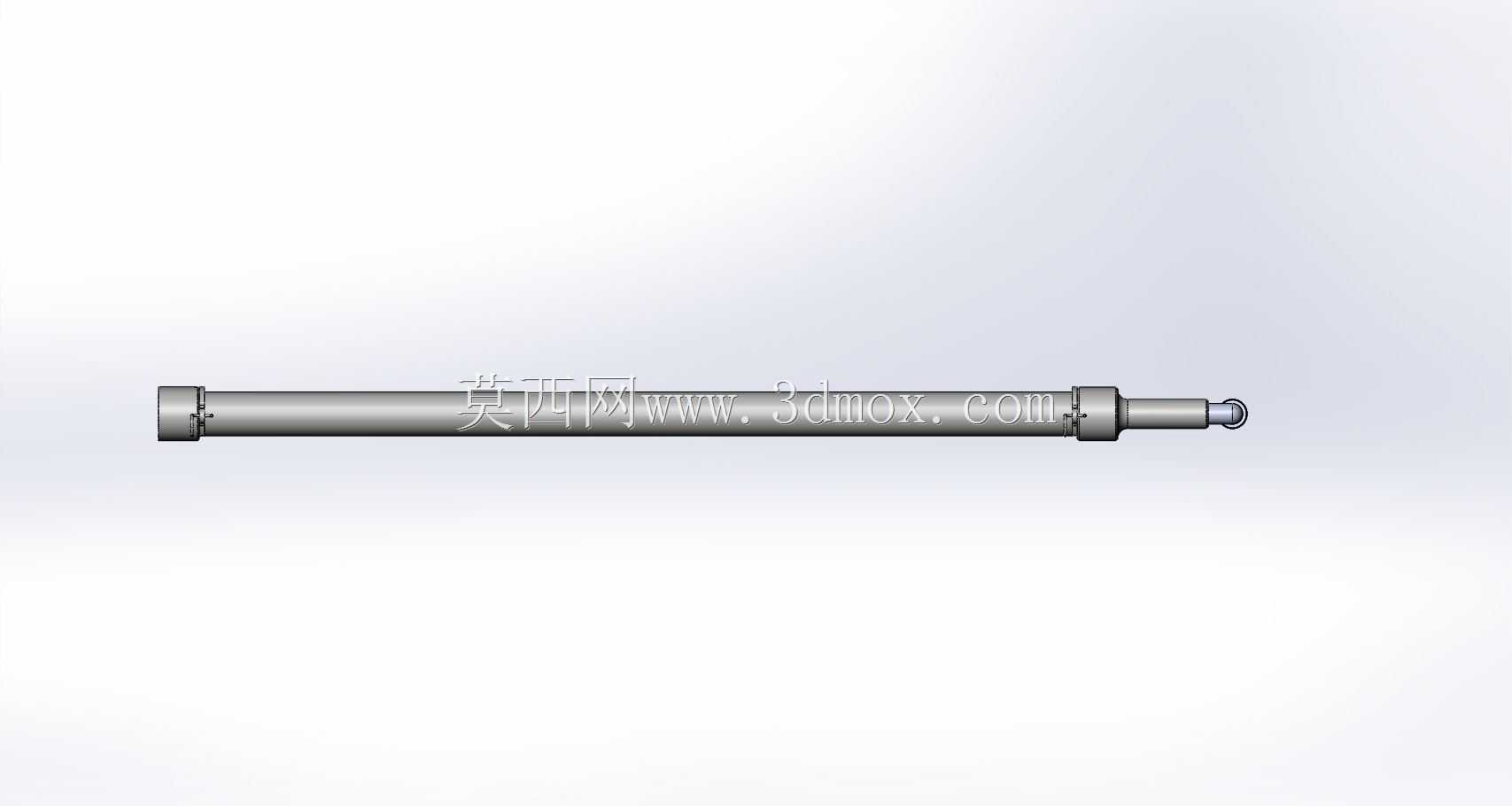

　　该灯具模型呈现的是一款面向恶劣工况的长条形LED工作吊灯，整体为细长管状结构，端部集成挂钩与连接端头，适用于需要临时或长期悬挂照明的工业现场。从结构形态看，灯体沿轴向延伸，主体采用铝制外壳兼作散热体，这种把散热功能直接融入外壳的做法，在长灯管类灯具中较为常见：一方面铝壳截面可以提供连续的散热面积，把LED光源工作时产生的热量沿整管传导散发；另一方面省去了独立散热器，降低了整机重量与结构复杂度，也减少了装配环节中的热阻界面。

　　在实际使用场景中，这类灯具并不局限于车间固定工位。维修班组在飞机内部、船舱、狭长通道、应急避难所等空间作业时，往往缺乏稳定的照明条件，普通白炽灯或荧光灯在搬运、跌落、振动环境下容易损坏。该灯具的设计思路正是围绕这些痛点展开：LED光源为固态发光，没有灯丝，也没有玻璃灯泡那种易碎外壳，抗振动和抗冲击能力明显优于传统光源；灯体结构能够承受跌落、坠落和粗暴搬运带来的机械载荷，适合在民用与军用避难、应急抢修等场合反复使用。

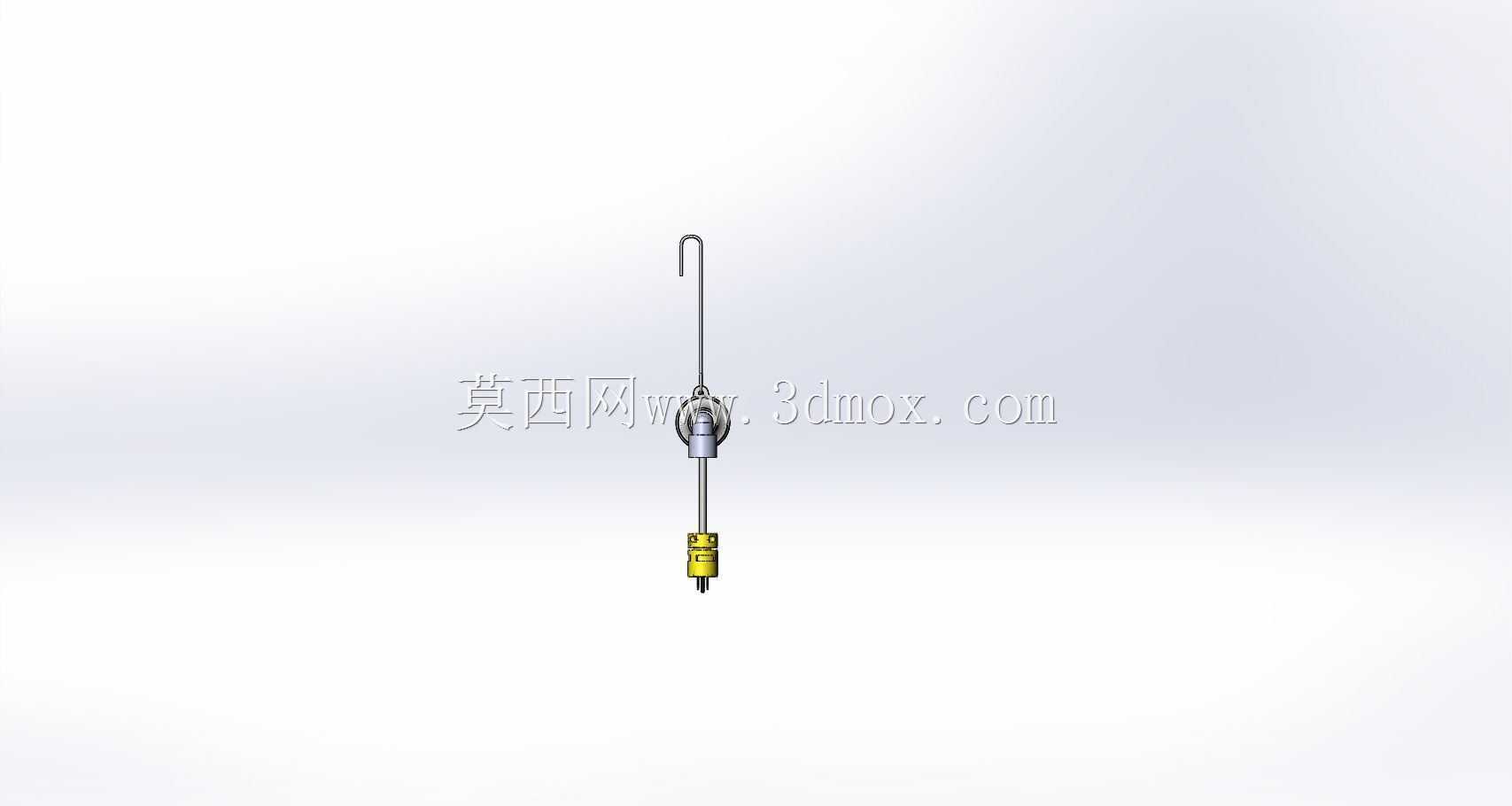

　　从安装边界看，灯体端部的挂钩决定了它的主要悬挂方式。挂钩可以直接挂在管线、支架、临时杆件或舱内结构上，不需要复杂的固定底座，因此部署速度快，转移也方便。长条形灯管沿悬挂方向展开后，能够形成较宽的照明带，适合走道、检修面、设备内部腔体等线性空间。建模时需要重点关注挂钩与灯体端部的连接关系：挂钩承受灯具自重以及摆动时产生的附加载荷，其根部应与端盖或加强结构可靠连接；端头位置还涉及电源线引入、密封和防拉脱处理，若线缆在悬挂点处直接受力，长期摆动容易造成导线断裂，因此结构上通常需要预留应力释放或线缆固定空间。

　　灯体内部的功能集成也值得注意。该类灯具把驱动部件内置在灯体中，取消了传统荧光灯所需的外置镇流器，外部接线更简洁，悬挂点附近不需要额外容纳镇流装置。光源工作温度低于白炽灯和荧光灯，可降低灯具周围过热带来的火灾和烫伤风险；对于食品安全生产等对玻璃碎片敏感的环境，无玻璃泡壳的设计也减少了异物污染隐患。灯体表面采用轻微磨砂的透射结构时，光线扩散更柔和，可降低眩光，形成相对均匀、无明显阴影的作业光场。

　　从外形尺寸协调来看，细长灯管的直径、长度和端盖尺寸需要同时满足散热、光学、电气和强度要求。管径过小会限制LED基板布置与散热面积，管径过大则增加重量和风阻，也不利于在狭窄舱室内穿行；灯管长度决定照明覆盖范围，但过长会提高悬挂后的弯曲和摆动幅度，因此端部挂钩位置、重心位置以及线缆出线方向都要在结构布置中统一考虑。端盖不仅承担封闭和防护作用，还要保护内部接线、驱动板和光源端部连接区域，避免搬运碰撞直接损伤核心部件。

　　在三维建模过程中，可将该产品拆分为铝制灯壳、透光罩、LED光源基板、内置驱动、端盖、挂钩、电源线及密封件等几个主要模块。灯壳适合采用拉伸或挤出截面再配合端部加工的思路表达；透光罩需体现与壳体的卡扣或槽位配合；挂钩则应单独建立实体，以便检查其张开角度、挂接半径和与端盖的干涉关系。装配时还要检查线缆弯曲半径、端头螺纹或紧固件位置，以及灯体平放、悬挂、倾斜三种状态下与周边结构的最小间隙。

　　总体而言，该灯具的结构价值在于把长管照明、快速悬挂、固态光源、内置驱动和铝壳散热整合到同一产品中。它不是追求装饰性的室内灯具，而是面向维护、建筑、船舶、航空、应急避难和工业抢修等场景的耐用照明设备。模型表达时应突出管状主体的连续形态、端部挂钩的承载特征、电源线的引出关系以及灯壳与透光罩的装配边界，使结构设计人员能够据此判断安装方式、防护处理和后续改型空间。
