三轴联动数控位移显微观测平台

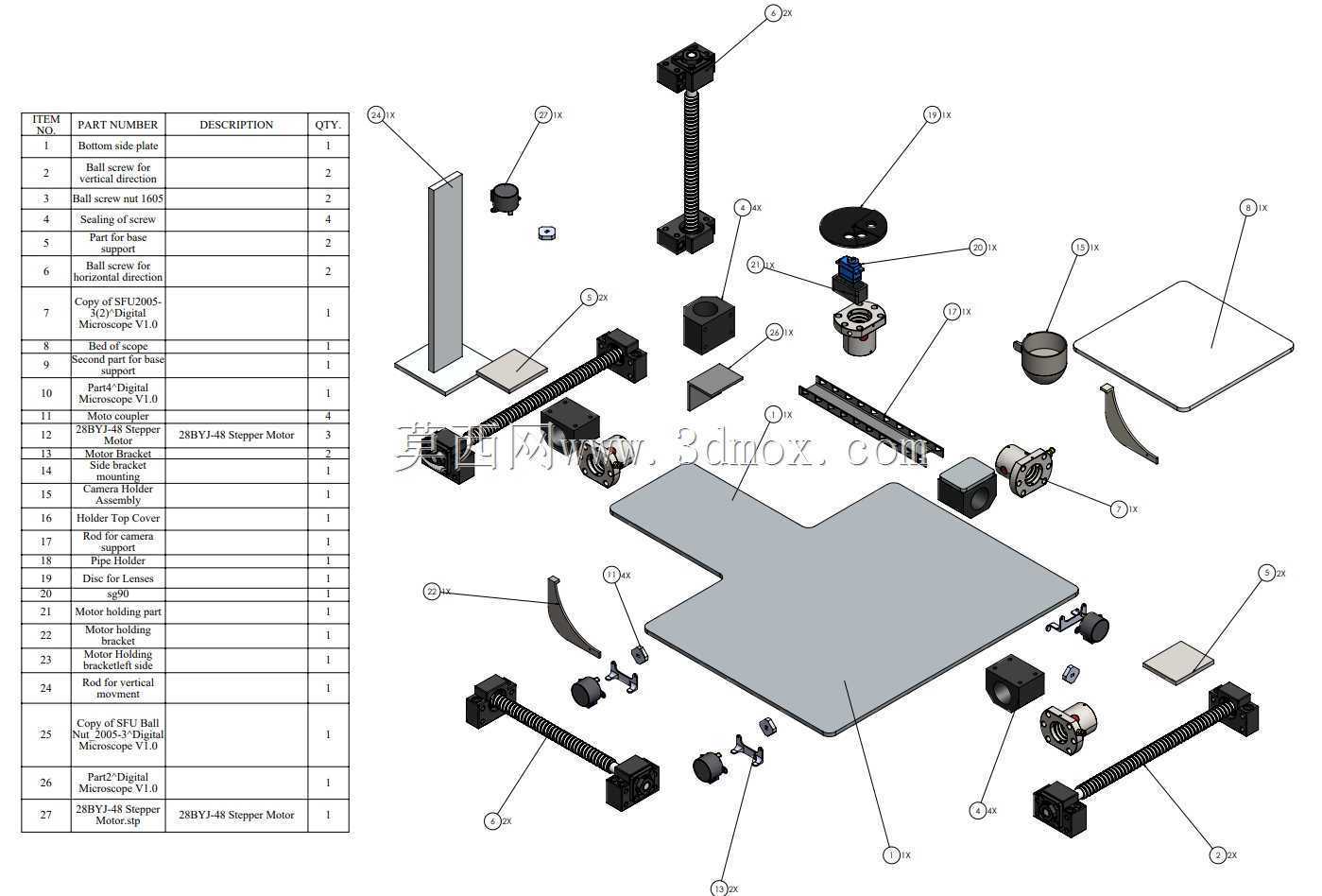

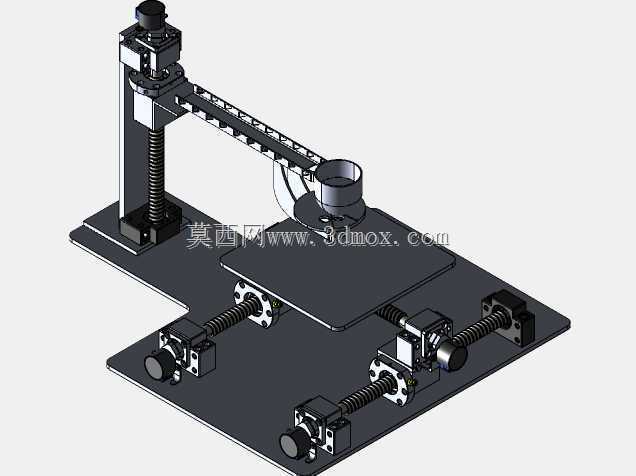

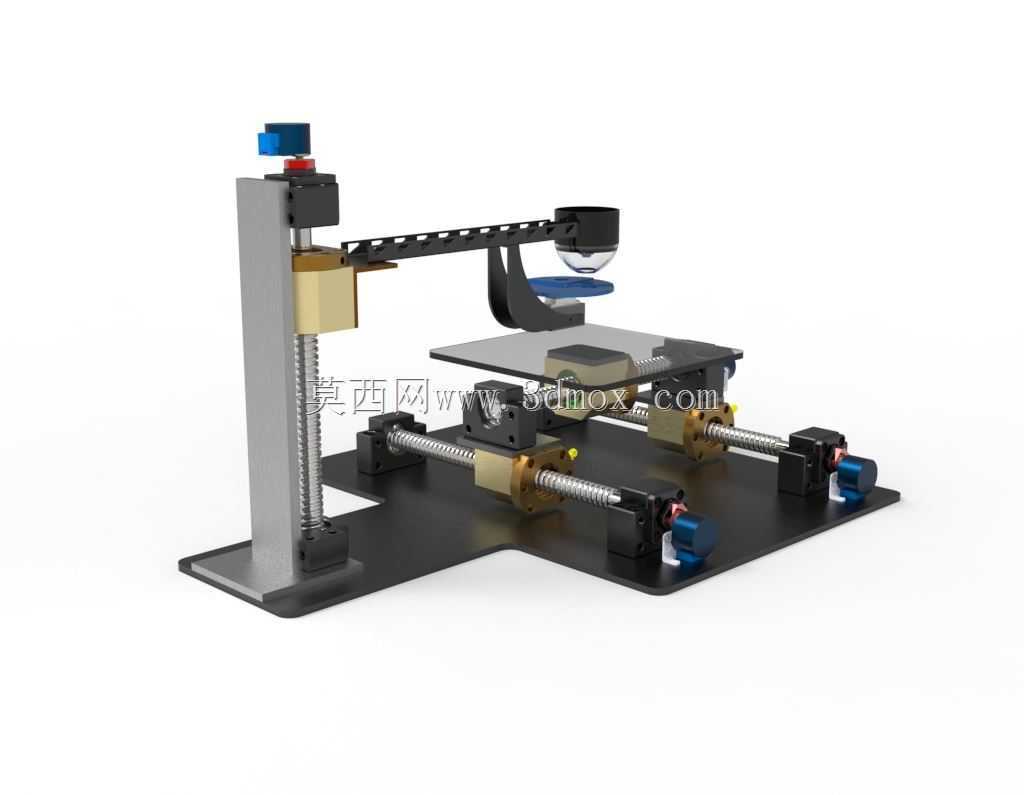

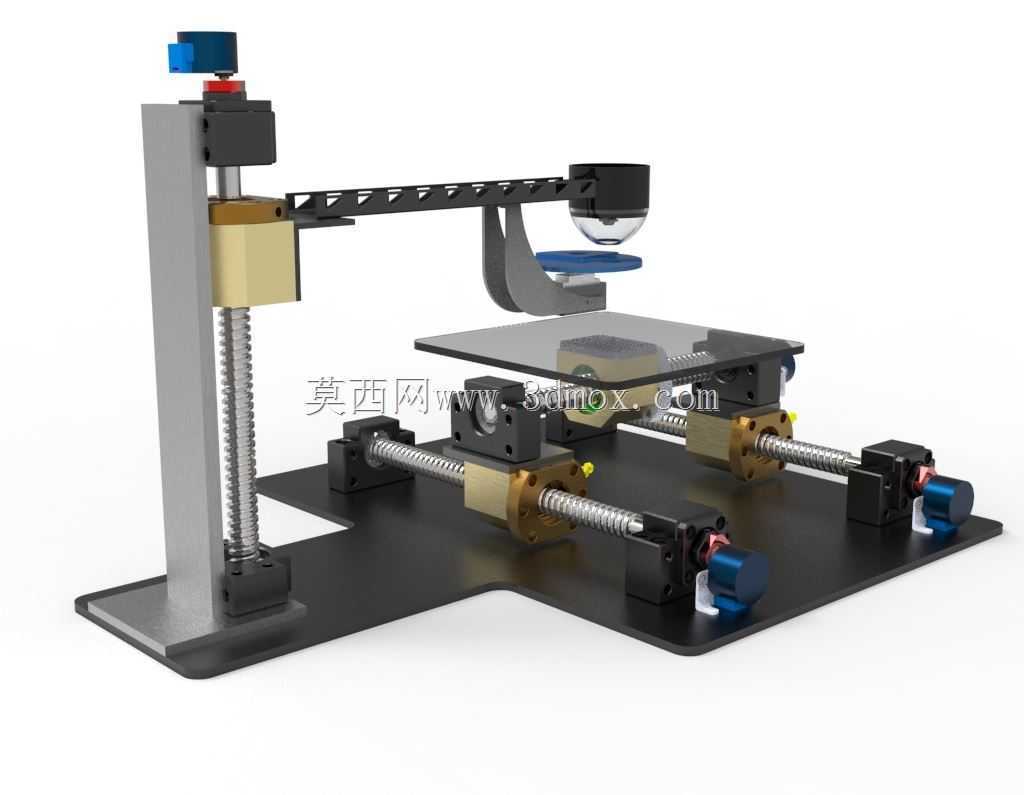

　　这套三轴联动显微观测机构的开发初衷，是解决实验室小尺寸样件观测时手动调焦对位效率低、重复定位精度差的痛点，目前在精密元器件来料抽检、微型焊点失效分析、材料微观形貌观测、微流控芯片对位调试场景中已经有很成熟的落地应用。传统台式光学显微镜的载物台通常仅支持XY两轴小行程手动平移，Z轴调焦靠手轮微调，遇到需要连续扫查大面积样件、或者需要对不同高度的微结构做逐层对焦拍摄的工况，操作人员往往要反复拧动旋钮，不仅对位速度慢，人手的抖动还很容易让镜头剐蹭待测样件，尤其是观测未封装的PCB裸板、脆性陶瓷样件的时候，轻微碰撞就可能造成样件报废。这套机构直接把三个运动轴独立拆解设计，Z轴布置在左侧立式支撑立柱上，承载显微镜头模组做上下方向的对焦运动，

　　XY两轴的传动组件全部平铺在底部黑色安装基板上，承载透明载物平板做水平面内的前后左右移动，三个轴的运动完全解耦，不会出现单轴调整带动其他方向位置偏移的问题。从传动选型的细节来看，三个进给轴全部采用滚珠丝杠搭配线性导向轴的传动方案，丝杠螺母座做了分体式的黄铜镶块设计，既可以通过镶块的预紧消除丝杠反向间隙，长期运行出现磨损后也可以单独更换镶块，不需要整体替换螺母座，后期维护成本很低。每个轴的驱动端都预留了步进电机安装位，电机和丝杠之间通过联轴器直连，省去了额外的同步带传动结构，既压缩了轴向占用空间，也避免了同步带长期使用后拉伸松弛带来的传动误差。镜头悬臂部分没有采用整块实心铝板铣削的方案，而是做了等距排布的三角形镂空减重结构，

　　在保证悬臂整体抗弯刚度的前提下，把悬伸部分的重量降低了近四成，有效减少了Z轴升降时的运动惯量，高速移动到位后悬臂的余振收敛速度更快，不需要等待太长时间就能稳定成像。安装边界方面，底部承载基板采用切角的平板结构，所有运动组件的安装孔位都在基板平面内提前做了沉孔设计，整套机构放置在标准实验台面上时不需要额外做打孔固定，基板底部的接触平面平面度控制在0.1mm以内，不会出现放置翘曲的问题。XY轴的行程覆盖常规载玻片、100mm见方的PCB小样件的观测范围，Z轴的升降行程预留了足够的工作距离，既可以搭配低倍大视野镜头，也可以换装高倍长工作距离物镜，不会出现镜头升到最高处仍然无法对焦的情况。载物平台采用透明光学平板设计，

　　既可以从上方打光观测不透明样件，也可以在基板下方预留背光源安装位，实现透射光观测透明样件的需求，适配不同的观测工艺。整个机构的走线空间都沿着立柱和悬臂的内侧预留了线槽位置，电机控制线、镜头的数据线可以全程隐藏布置，不会出现线缆拖拽干涉运动部件的问题。在结构设计阶段，所有运动部件的极限位置都预留了硬限位挡块，避免程序跑飞时丝杠螺母冲撞到轴端支撑座，造成传动部件损坏。和手动调节的显微镜支架相比，这套三轴平台可以直接接入运动控制卡，实现预设路径的自动扫查，把多个视野下的微观图像拼接成整张样件的全貌图，在微小零件批量检测的场景下，能大幅降低操作人员的重复劳动强度。
