加拿大CL415水陆两栖消防飞机

　　做通航装备结构方案时，水陆两栖灭火飞机一直是边界条件最特殊的一类载具，它既不能按纯陆基运输机的起落架逻辑去约束机身，也不能照搬高速船舶的船体线型，整套三维外形需要同时满足空中滑流、水面滑行、低空投水三类工况的受力与姿态要求。这套CL-415两栖飞机数模把高单翼、双涡桨动力、船型机身、翼尖浮筒与尾部舵面完整还原，可直接用于消防航空装备演示、水陆两栖载具教学、机场应急救援场景布置以及通航机型结构拆解参考。

　　从实际任务场景看，这类飞机主要执行林区巡护、湖泊取水、火线压制和海岸搜救任务。执行灭火作业时，飞机可在开阔水面低空滑行，依靠船底构型在滑跑过程中完成取水，随后转场至火场上空释放灭火剂；相比陆基固定翼飞机，它不依赖长跑道，能利用山区湖泊、水库和近岸水域缩短作业半径。数模中机身腹部的断阶线型、机头抬升角度和翼下浮筒位置，都对应水面滑行时抑制喷溅、保持横稳、减少水动阻力的设计需求。

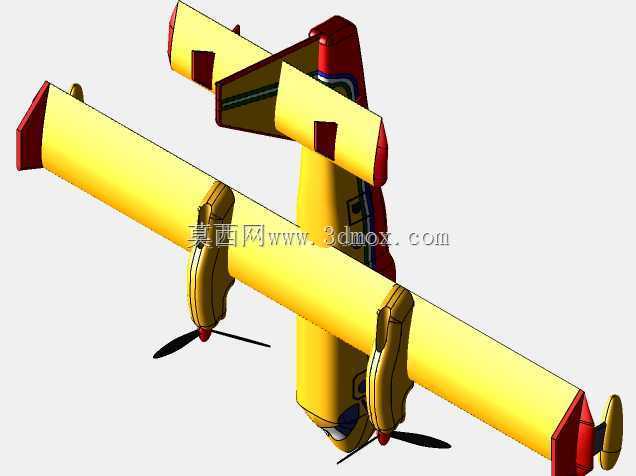

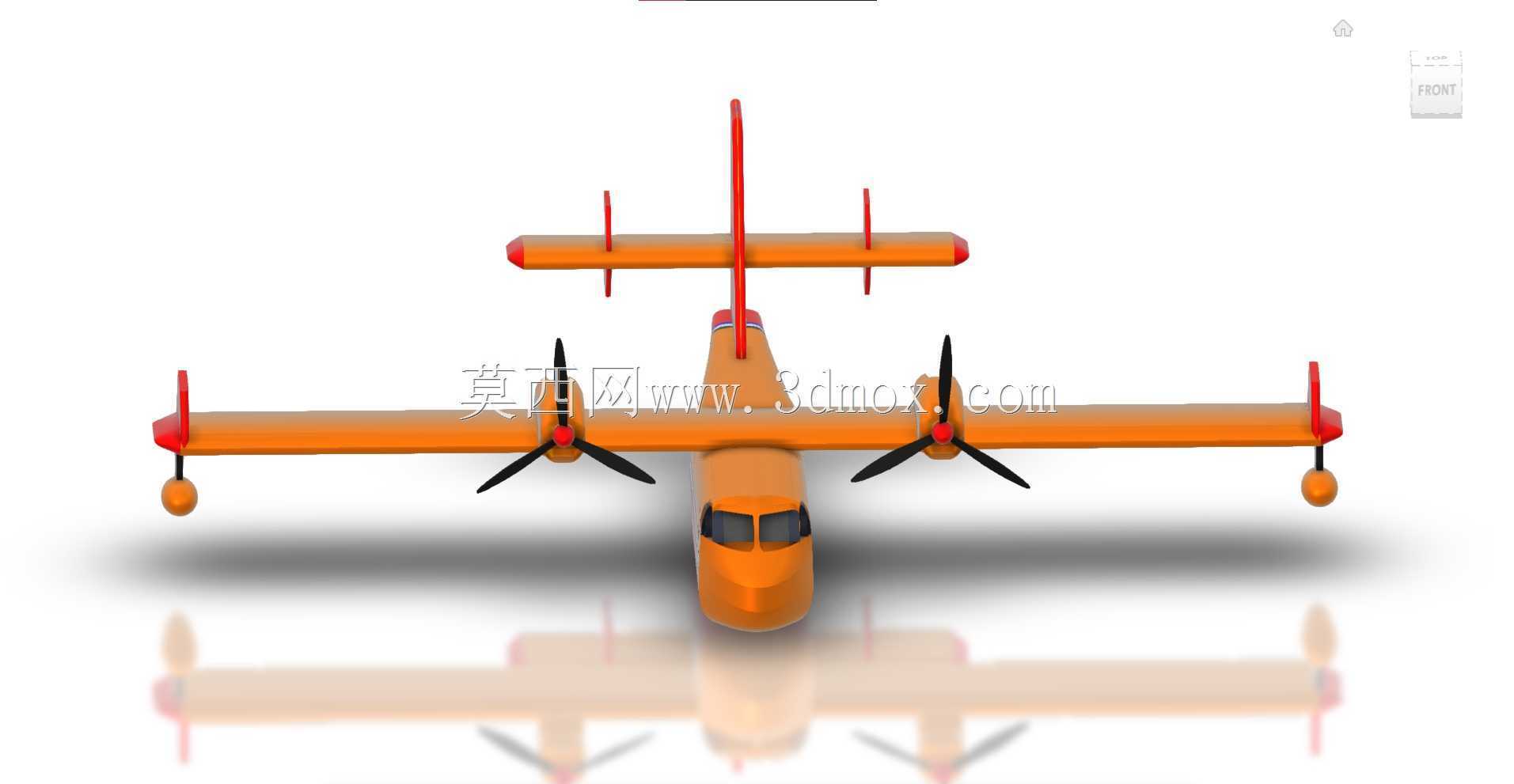

　　外形组织上，模型采用高置上单翼布局，机翼远离水面飞溅区，既能降低螺旋桨打水风险，也便于在翼下布置支撑浮筒。两台螺旋桨发动机安装于机翼上方短舱，桨盘高度明显高于船体吃水线，发动机短舱与机翼之间的承力连接区在数模中以独立实体表达，方便后续拆解短舱、防火墙、起落架收放空间和维护口盖。机翼两端设置辅助浮筒，浮筒通过斜撑杆与翼梁区域连接，其作用不是提供主要浮力，而是在飞机水面低速漂浮和侧风滑行时限制滚转，避免翼尖入水。

　　机身部分按船底滑行器思路处理，下部呈狭长船体轮廓，前部保留驾驶舱风挡和观察窗，中后段向尾梁平滑过渡。船底断阶是两栖飞机的关键边界，它将机身着水接触面分成前后两段，滑行时可在断阶后方引入气流，降低水吸附效应，使飞机更容易从水面加速离水。建模时若忽略断阶高度、船底斜升角和重心相对断阶的位置，后续做水面姿态分析就会出现机头埋水或滑行不稳的问题。该数模将机身侧面条带、舱门轮廓、尾部腹鳍和垂尾方向舵分层呈现，能够支撑外形评审中的视线、喷溅路径和舵面干涉检查。

　　尾翼采用高垂尾加平尾的常规布局，平尾位置避开机身喷溅区和螺旋桨尾流的强扰动带。垂尾后缘的方向舵、平尾后缘的升降舵在模型中保留独立面特征，适合用于飞行原理展示和操纵面运动关系说明。对于消防投水任务，低空低速稳定性比高速机动性更重要，因此尾翼容量、尾臂长度和螺旋桨滑流覆盖范围需要协同考虑；数模中尾梁长度、垂尾高度和平尾展长比例均按实机视觉关系建立，可作为总体布置讨论的基础。

　　起落架系统采用前三点式，主起落架靠近机身重心附近，前起落架布置于机头船底后方。由于两栖飞机还要承受水面漂浮和着陆冲击，起落架舱门、收放机构与船底密封区不能简单按陆基飞机处理。模型中起落架支柱、轮胎和轮舱位置清晰，可用于说明陆基起降状态下的接地姿态，也能辅助检查起落架放下后与船底、浮筒、螺旋桨旋转包络之间的安全间隙。

　　安装与场景边界方面，若将该模型放入机场、湖泊或森林火场场景，需要先确定飞机的停放姿态：陆上展示时以三点起落架接地，机身保持轻微抬头；水面展示时则以船底和翼尖浮筒共同定义漂浮姿态，不能再让轮胎接触水面平面。螺旋桨旋转包络应向前后留出维护和动画运动空间，机翼展向两侧需要保留浮筒与场景地形的净距。进行剖切或结构演示时，可沿机翼展向、发动机短舱、机身断阶和尾翼操纵面拆分，重点观察高单翼承力路径、浮筒撑杆角度、船底断阶位置以及螺旋桨与水面的高度差。

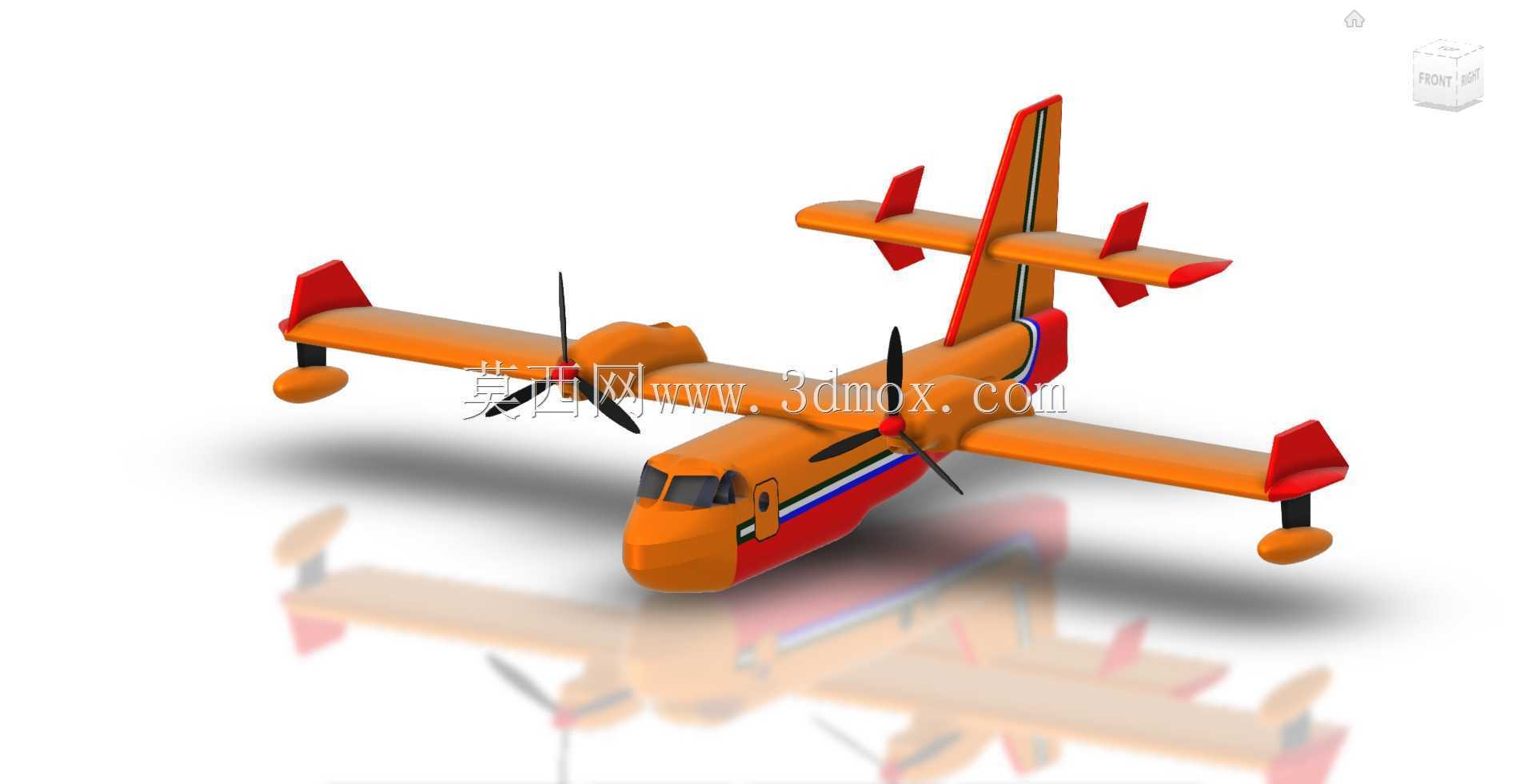

　　从建模细节看，机身橙红色救援涂装、翼尖浮筒、黑色螺旋桨、风挡玻璃和尾部舵面均有明确形体，不需要额外补面即可完成产品级展示。对于结构设计人员，该模型的价值不在于直接生产加工，而在于提供一个完整的两栖飞机总体构型样本：可以围绕水面滑行稳定性、短舱布置、浮筒支撑、投水舱门预留区域和低空任务剖面开展方案讨论；对于三维教学和场景制作人员，则可直接用于航空救援装备陈列、消防演练动画、水陆两栖交通工具科普和虚拟机场资产搭建。
