轻型民用单旋翼直升机外观结构数模

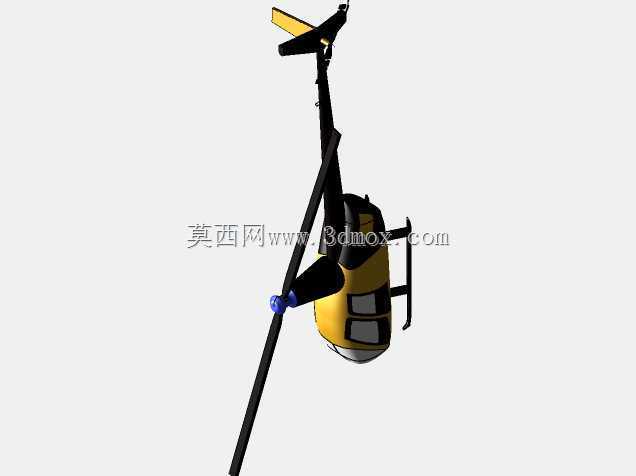

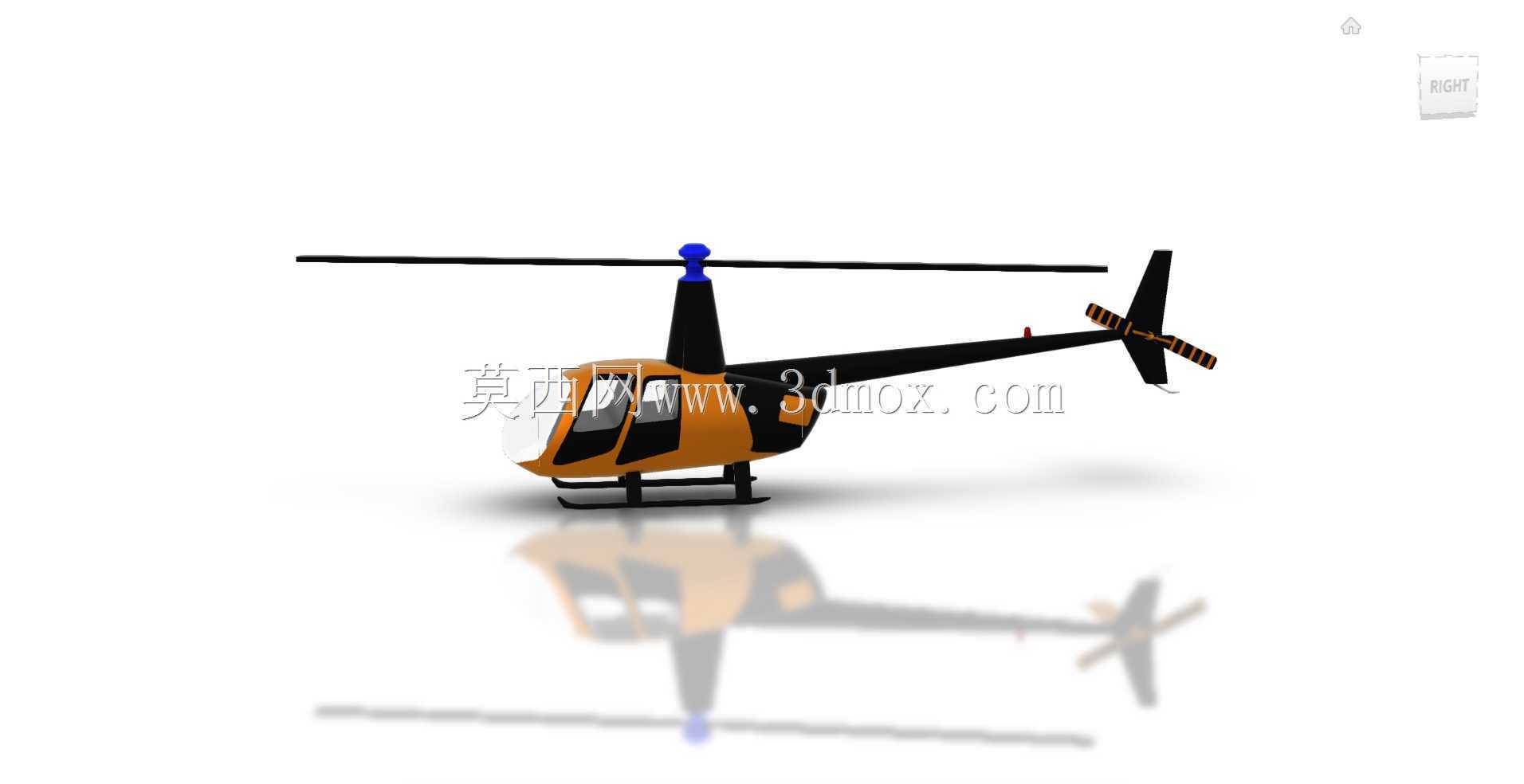

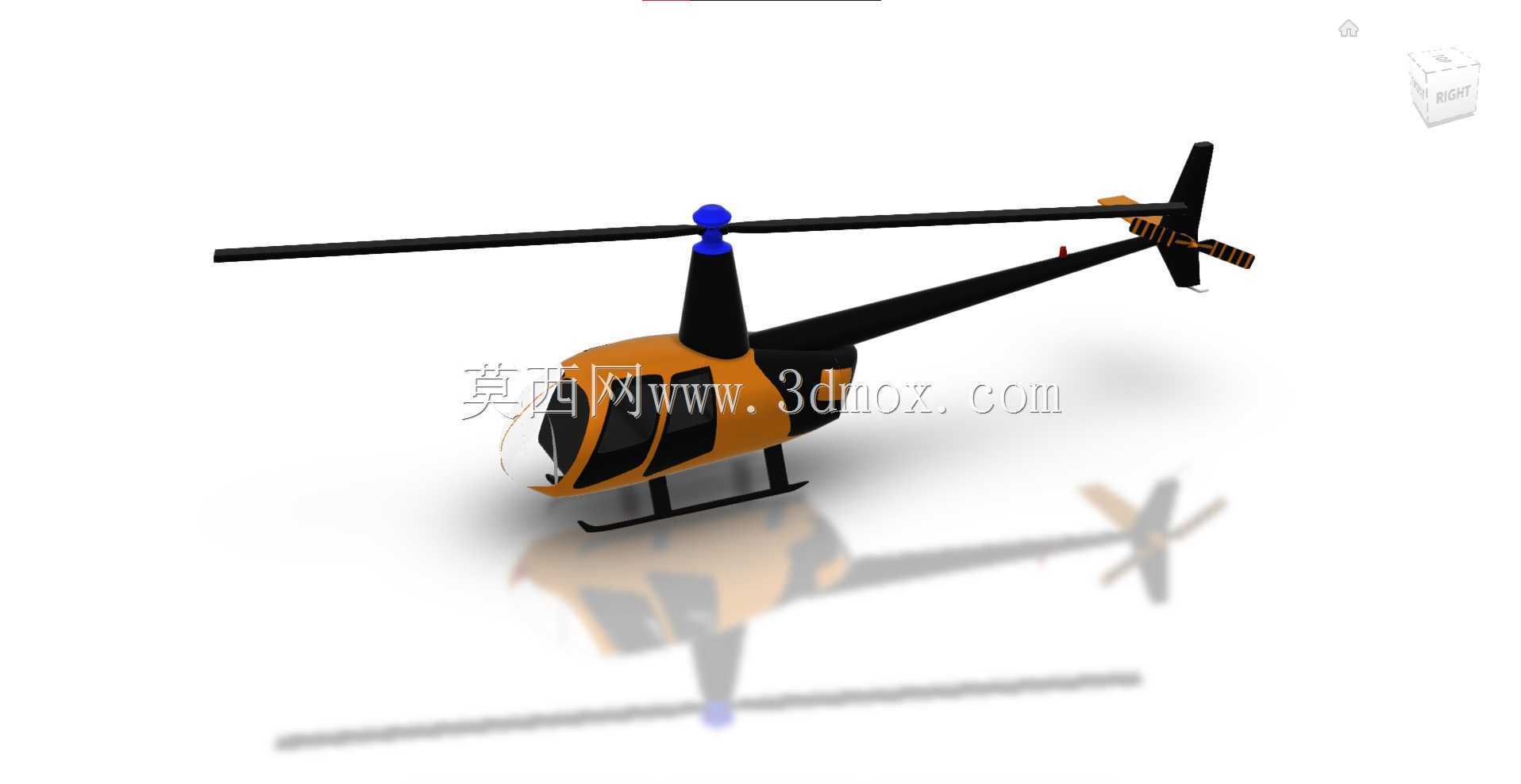

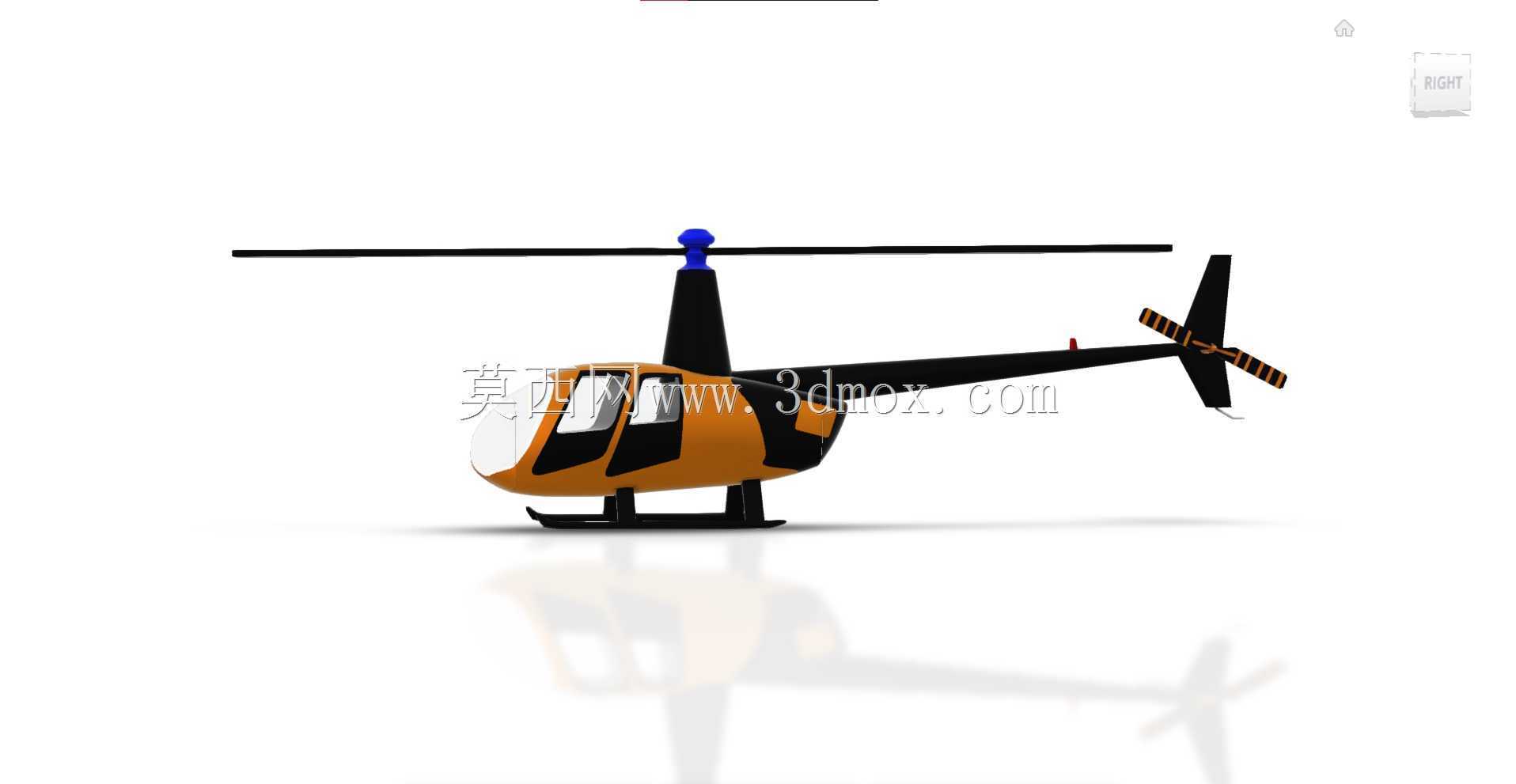

　　这套三维数模围绕轻型单旋翼直升机的整机外观与主要承力构件展开，机身采用窄长流线轮廓，前部设置透明驾驶舱区域，可容纳两名乘员的座舱空间在曲面建模中得到明确表达。机身中段布置动力舱与传动系统的包覆壳体，外部蒙皮以橙黑分色呈现，既便于识别不同维护舱段，也能在结构评审时快速区分座舱框架、发动机罩、尾梁连接区等功能部位。主旋翼位于机身顶部，通过旋翼桅杆与机身连接，桨叶采用细长平直翼型，旋转直径覆盖整机上方较大空域；建模时需重点保留桨叶与桅杆之间的铰接空间，避免在后续运动仿真中出现桨叶与机身干涉。尾梁从机身后部细长延伸，末端设置垂直尾翼和尾桨，尾桨采用多片小桨叶布局，用于平衡主旋翼产生的反扭矩并实现航向控制。尾梁下方配有细长支撑结构，

　　能够在地面停放和低速滑跑时降低尾桨触地风险。机身下部采用滑橇式起落装置，两根纵向滑梁通过支撑管与机身底部连接，结构简单、维护点少，适合轻型直升机在简易场地、草地、铺装平台和野外临时起降点使用。滑橇的横向跨度和离地高度直接决定地面稳定性，数模中对滑梁曲率、支撑管角度以及机身下表面间隙均做了连续曲面处理，可用于检查人员登乘、地面牵引和应急着陆时的边界关系。从实际用途看，这类轻型直升机可服务于低空巡查、航空摄影、飞行训练、短途通勤、农林观察与应急联络等场景，对起降场地要求较低，机体维护成本相对可控。设计思路上，外形建模优先保证气动轮廓与部件相对位置准确：机头曲面需兼顾驾驶员前向视野和迎风阻力，座舱侧窗轮廓与机身蒙皮顺滑过渡；

　　发动机舱段保留可拆卸罩体的分块逻辑，便于后续细化散热口、检修口盖和紧固件位置；尾梁长细比较大，在数模中体现为连续变截面结构，有利于控制尾部重量并提高航向稳定性。主旋翼桨毂顶部以独立构件表达，可在后续细化中扩展挥舞铰、摆振铰和变距机构；尾桨轴线与垂直尾翼保持适当夹角，能够在航向操纵时提供稳定侧向力。整机尺寸边界由主旋翼直径、尾桨旋转范围、机身长度和滑橇宽度共同决定，在装配体中应将旋翼旋转面、尾桨扫掠区和地面停放投影分别作为干涉检查基准。进行机库布置、运输托架设计或地面保障设备匹配时，不能只测量静止机身轮廓，还需考虑旋翼折叠或拆卸状态下的包络范围。机身侧面的舱门轮廓、舷窗位置和尾部小航行灯均以简化实体表达，为后续细节设计预留定位参考。

　　底部滑橇与机身连接节点是重点传力部位，落地冲击会通过支撑管传递至机身框架，因此在详细设计阶段需要结合材料厚度、管材直径和接头形式校核局部强度。该数模还可用于航空教学演示，帮助理解单旋翼带尾桨直升机的基本组成：主旋翼提供升力与推进力，尾桨抵消扭矩，尾梁拉长尾桨力臂以减小所需推力，滑橇承担地面支撑，座舱与动力舱沿纵向布置以控制重心。曲面建模过程中，机头玻璃罩、机身侧蒙皮和尾梁过渡面应保持曲率连续，避免渲染展示时出现明显折痕；旋翼桨叶虽为简化外形，但翼面方向、桨根宽度和桨尖收窄趋势应符合常规轻型旋翼的比例关系。整机重心大致位于主旋翼轴附近，座舱乘员、燃油箱和动力设备的布置都围绕该区域展开，数模中各部件的相对位置可为后续重量估算提供基础。通过该模型，结构设计人员能够开展外观评审、部件分区、起落架干涉检查、旋翼扫掠空间分析和地面保障场景布置，也可作为进一步细化机械结构、系统管路与内饰布局的基础骨架。
