T型柱网墓碑多孔安装基座结构

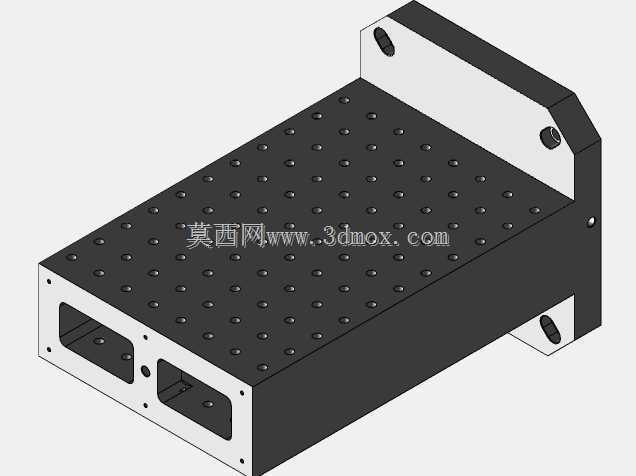

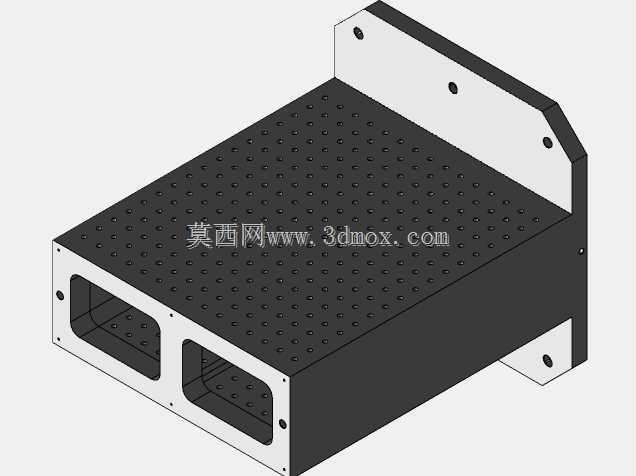

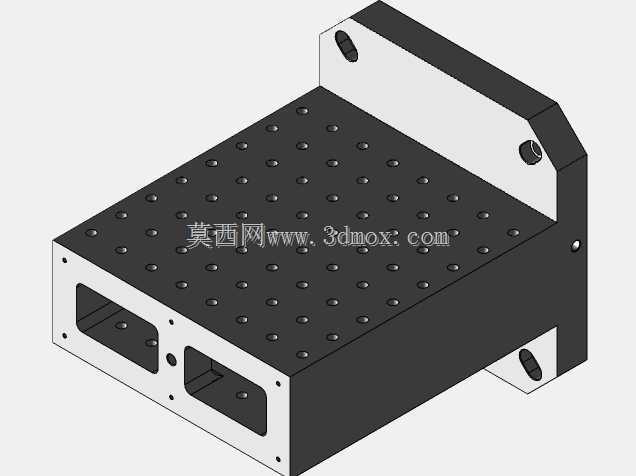

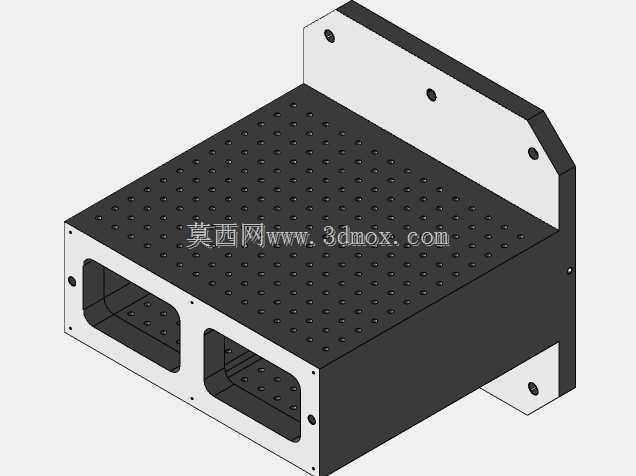

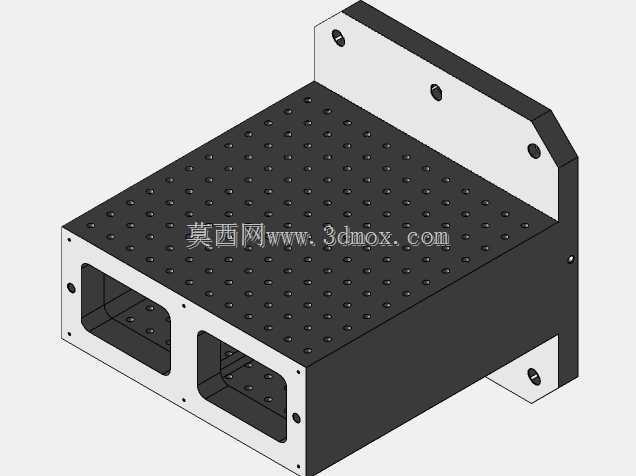

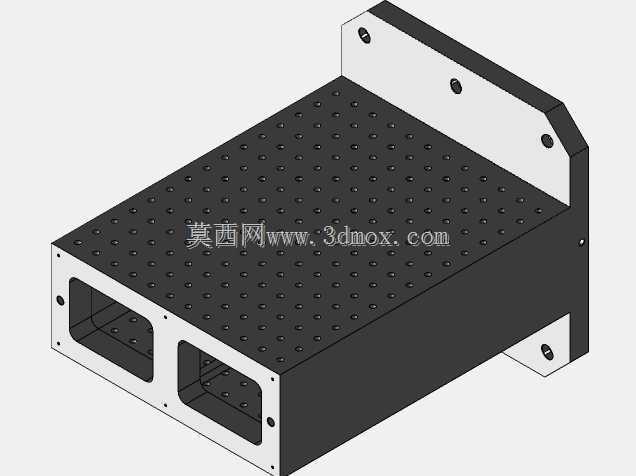

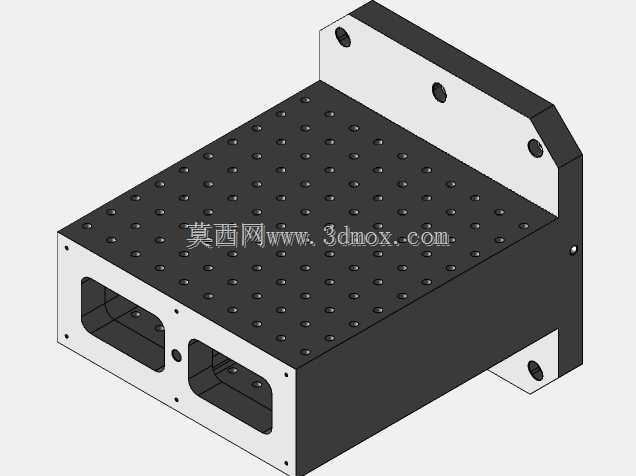

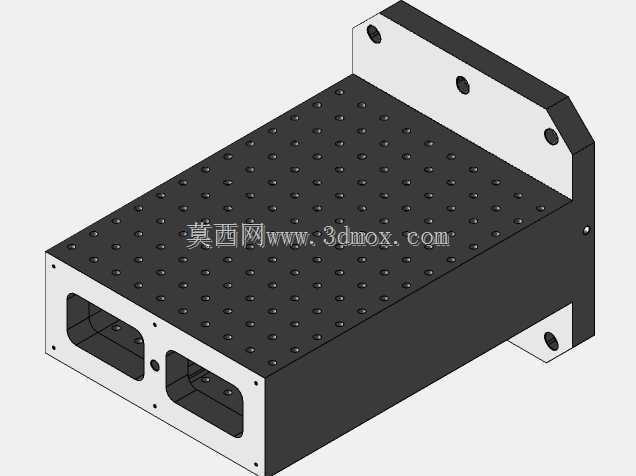

　　该结构件面向小型电力电子器件的台架安装与定位需求，整体采用带立板支撑的盒式基座构型，主体承载面为布满规则阵列螺纹孔的水平工作台面，可适配不同规格器件的多点位固定，无需额外打孔即可灵活调整安装位置，适配多批次小批量器件的装夹测试场景。

　　基座一侧设置垂直加高立板，立板上预留两处长圆形调节安装孔，既可以作为整体结构对接外部机架的挂装接口，也能够在侧向承载时提供抗弯支撑，抵消水平台面上器件偏载产生的倾覆力矩；立板与水平台面之间采用折弯一体过渡，转角处做加厚补强处理，避免长期受振后连接位置出现应力开裂。基座主体为封闭盒型焊接/折弯腔体，侧壁开设两处矩形镂空窗口，既可以减轻整体自重，也为内置器件的接线、散热气流流通预留通道，窗口周边保留完整翻边，保证侧壁的结构刚性不会因开孔出现明显下降。

　　水平台面上的阵列孔位采用等间距网格排布，孔位间距统一，在三维建模阶段先完成单孔特征绘制后通过线性阵列批量生成，所有孔位同轴度、位置度公差统一控制，加工时可直接在CNC加工中心一次装夹完成全部钻孔、攻丝工序，减少二次装夹带来的定位误差。台面四周的侧边预留多个小圆孔，可用于安装防护盖板、走线扎带或者外接传感器支架，拓展使用场景。

　　整体尺寸覆盖400mm至800mm的适配区间，建模时将台面长度、宽度、孔位行数与列数、立板高度均设置为可驱动参数，设计人员仅需修改对应参数即可快速衍生出不同承载规格的同系列基座，无需重复绘制基础特征。安装边界方面，底部支撑脚的开孔位置与台面孔位网格基准对齐，落地安装时可直接对接标准型材机架的槽位，侧向立板的挂装孔预留足够的调节余量，允许安装时存在小幅位置偏差，降低现场装配的对位难度。

　　结构设计过程中优先考虑加工工艺性，所有折弯转角均预留标准折弯内R角，避免 sharp 转角导致的应力集中，外露棱边全部做倒角处理，去除加工毛刺。腔体内部预留足够的布线空间，电力器件的高压接线与低压信号线可从不同侧的窗口分开引出，减少电磁干扰。对于需要额外散热的工况，可直接在台面未占用的螺纹孔位固定散热风扇或者散热铝型材，无需对基座做二次改造。该类基座既可以作为变压器、电感器等电力器件的安装承载台，也可作为自动化测试工位的通用工装平台，在小批量多品种的电力电子生产测试场景中，能够大幅减少专用工装的设计制作周期，多孔位的通用设计让同一基座可适配十数种不同外形尺寸的器件，提升工装的复用率。
