轴流风叶气流仿真与曲面流场分析

　　在通风散热、电子机柜冷却、小型送风装置以及动力舱热管理场景中，轴流风叶往往不是孤立存在的零件，而是决定整机噪声、风量、效率与能耗边界的核心运动部件。现场调试时，很多工程师会先关注电机功率、转速和安装孔径，却容易忽略叶片曲面在旋转域内对来流的引导方式。实际风路中，气流并非沿理想直线穿过叶道，前缘攻角、叶尖泄漏、轮毂回流、后缘尾迹以及下游障碍物都会改变速度分布；若仅按经验叶片角度进行结构出图，样机阶段常出现风量不足、局部喘振、叶尖涡明显或电机负载偏高等问题。围绕四叶轴流风叶建立流场分析，可以把这些看不见的流动现象转化为可观察的速度迹线，为叶型修形、安装间距和风道布置提供依据。

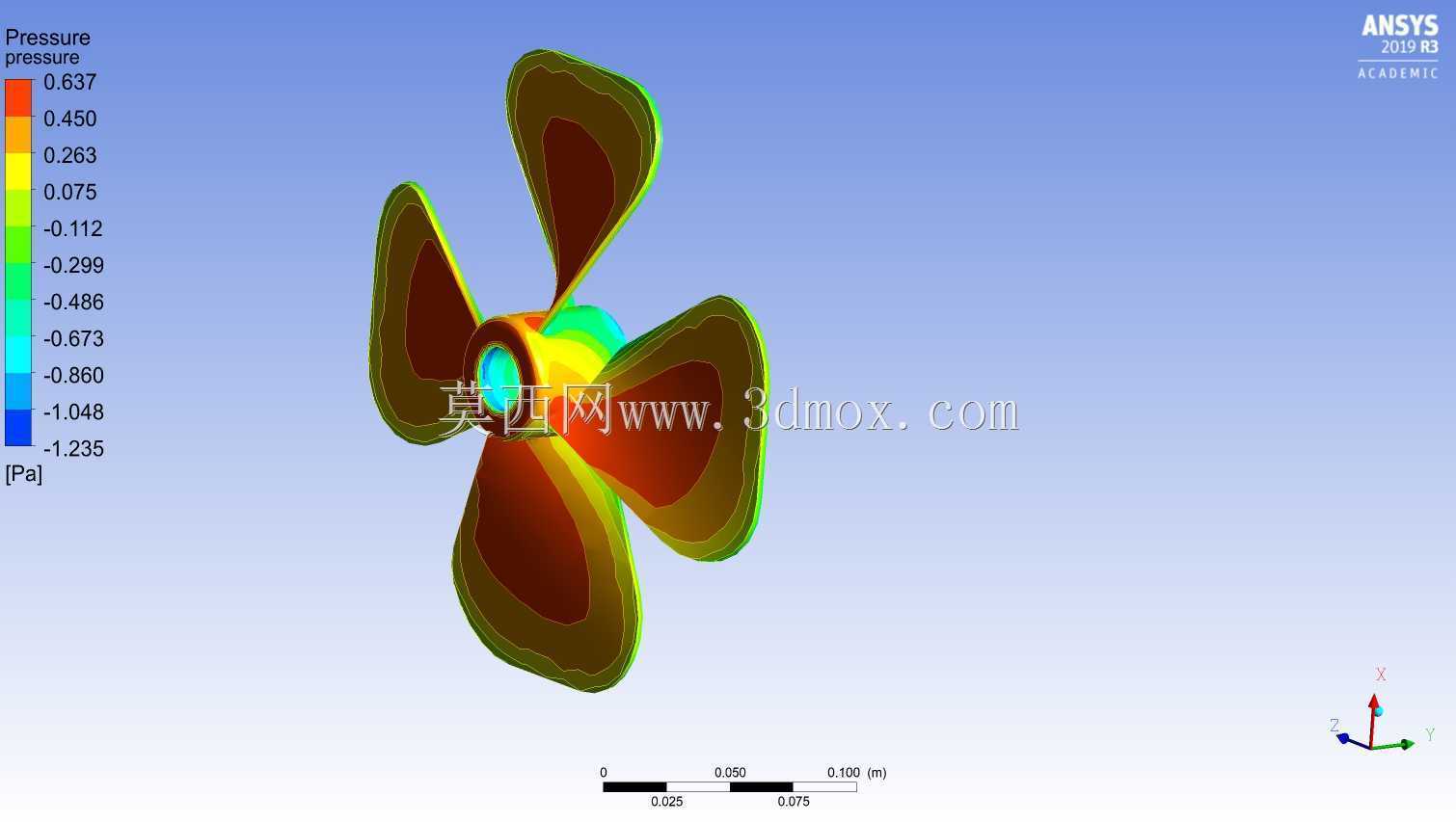

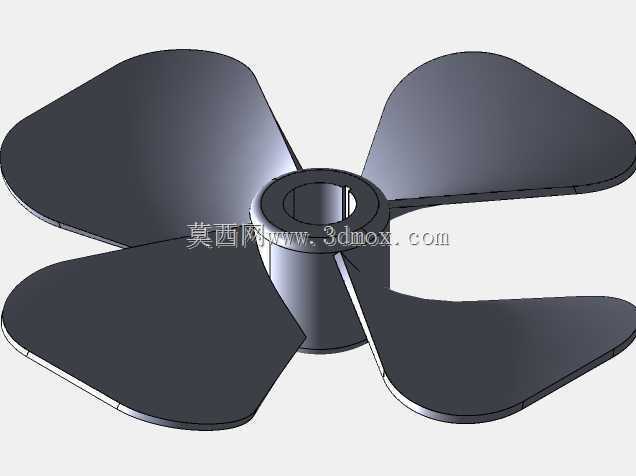

　　从结构本体看，该风叶采用中心轮毂加四片均布叶片的布置，轮毂承担与电机轴连接、传递扭矩和维持叶根刚度的作用，叶片则通过连续曲面完成对空气的加速与导向。叶根区域需要保证足够过渡圆角，避免旋转交变载荷在根部形成应力集中；叶尖区域与风筒或防护网罩之间应保留合理径向间隙，间隙过小会带来装配公差和摩擦风险，间隙过大则会增加叶尖回流，使高压侧向低压侧泄漏，降低送风效率。叶片前缘不宜做成简单直线倒角，实际建模时应结合入流方向控制曲率，使气流在进入叶道时更平顺；后缘则影响尾迹脱落和气动噪声，厚度、倾角与收尾形状都会反映在流场迹线的紊乱程度上。

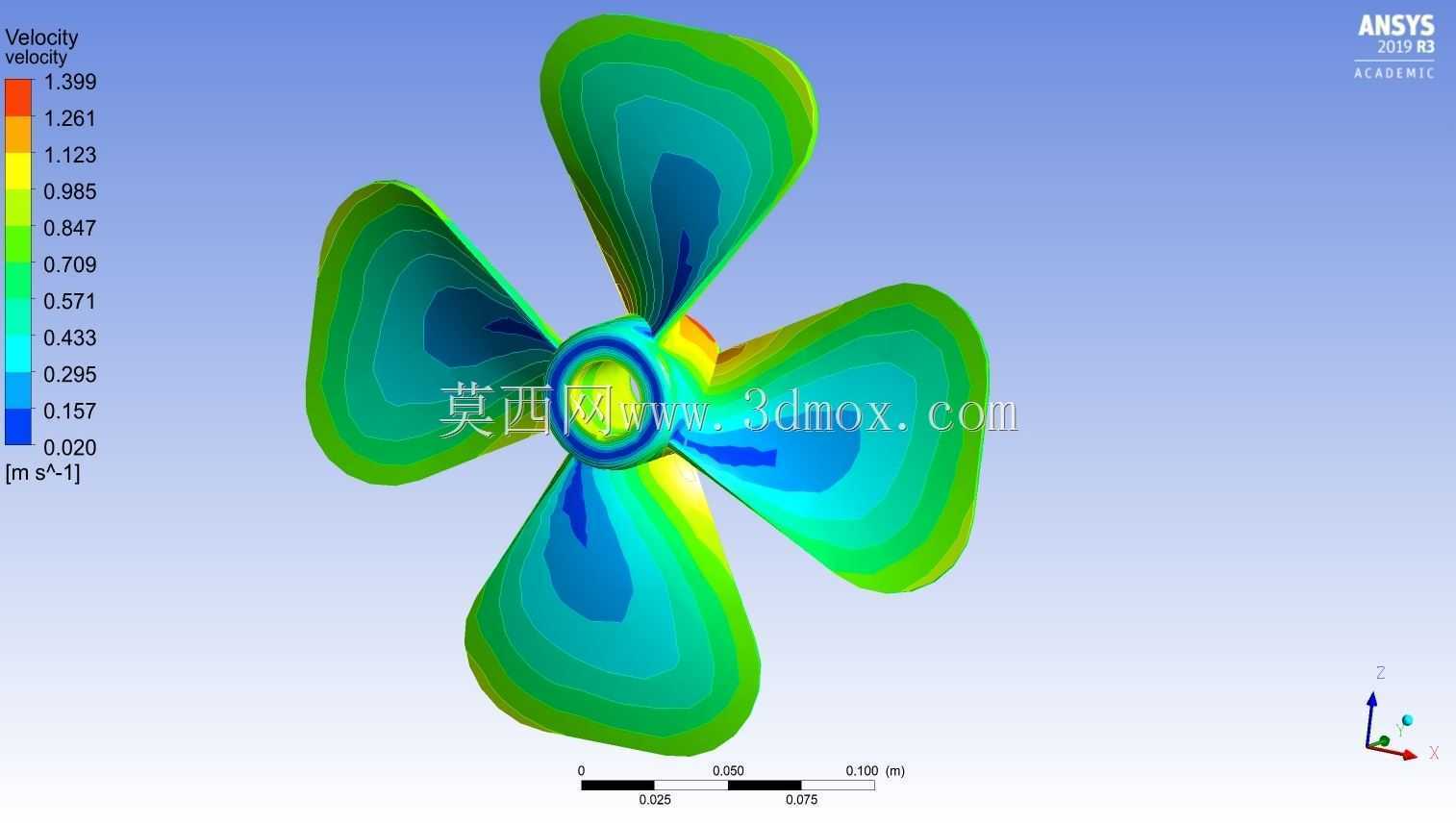

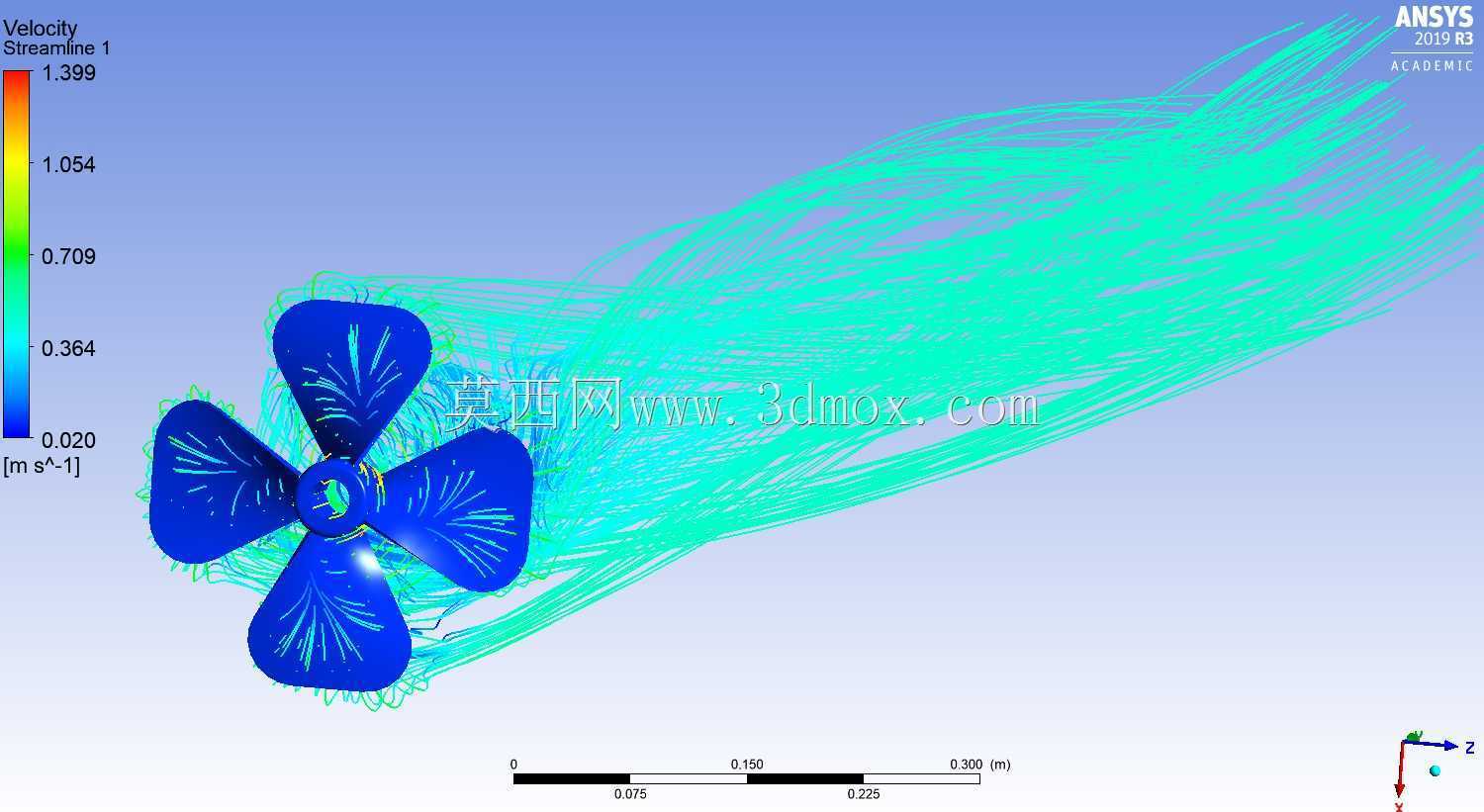

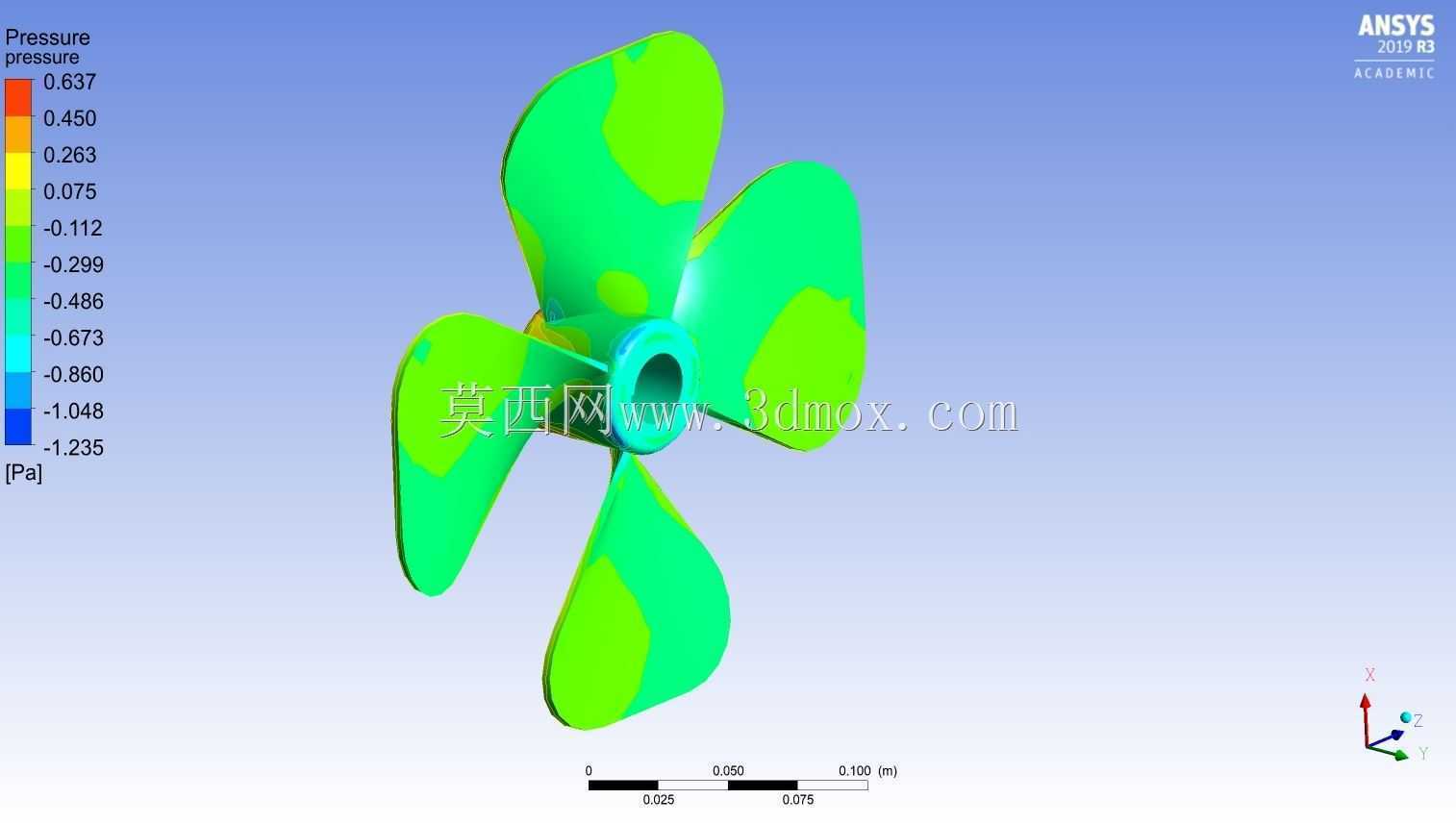

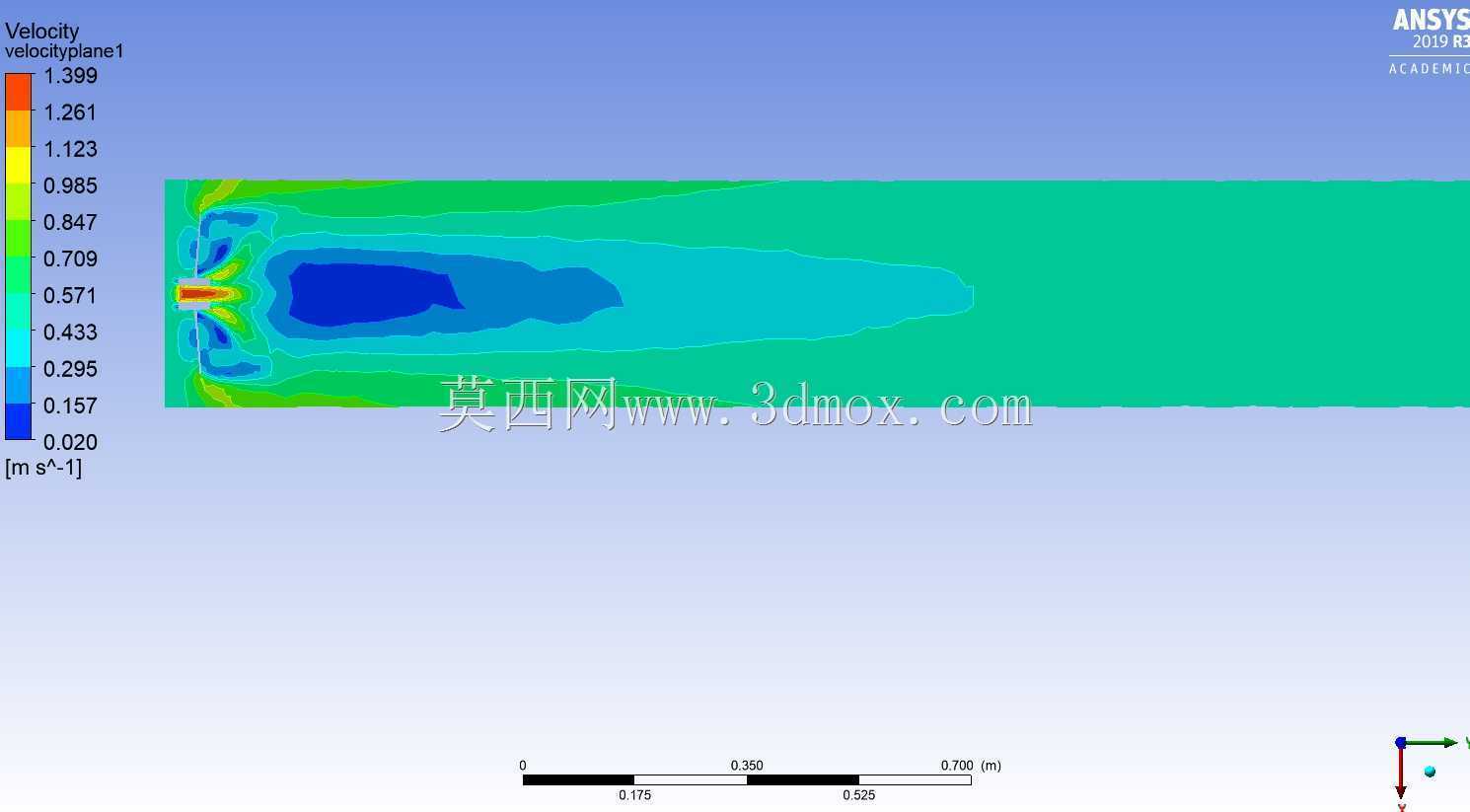

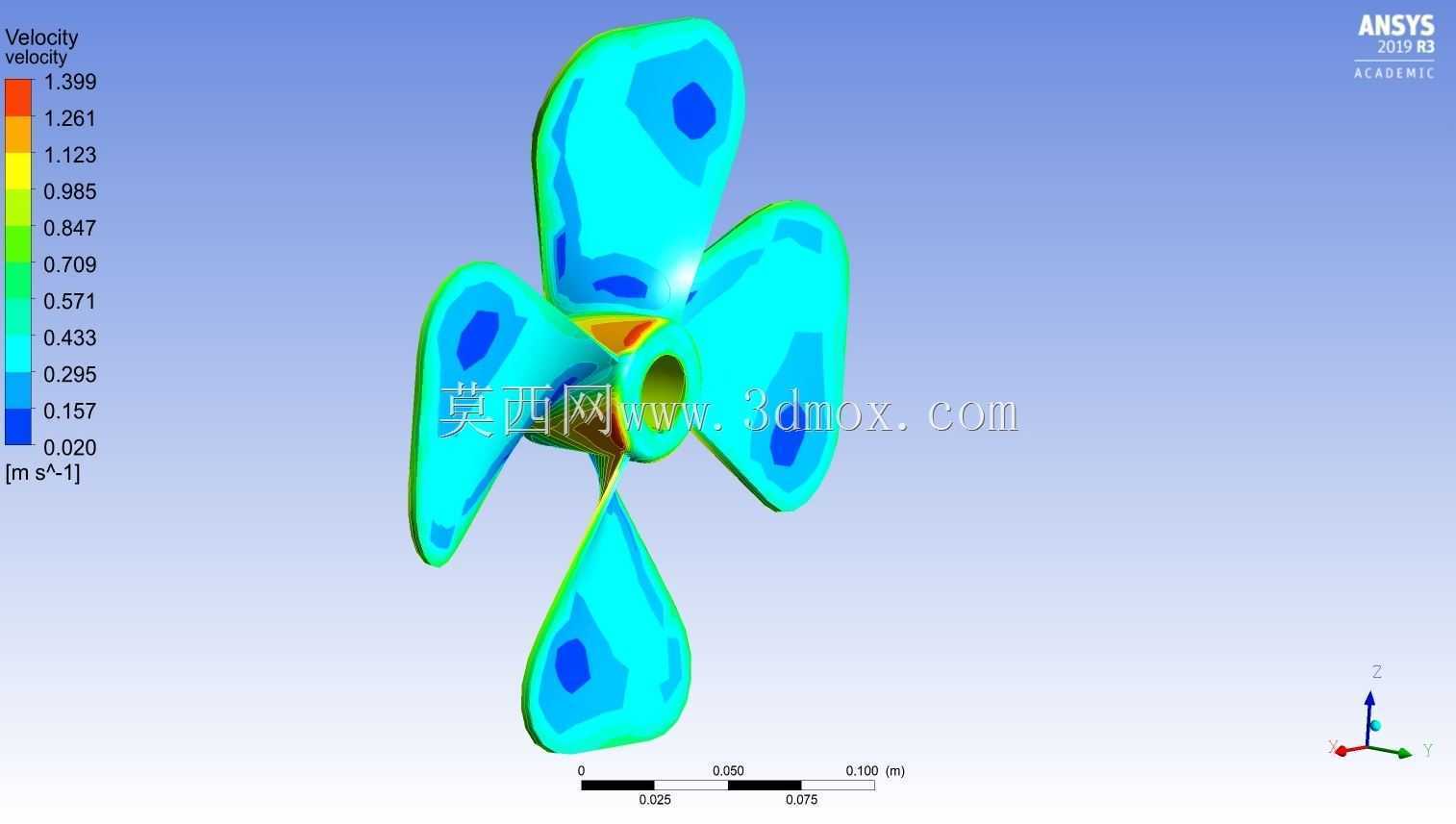

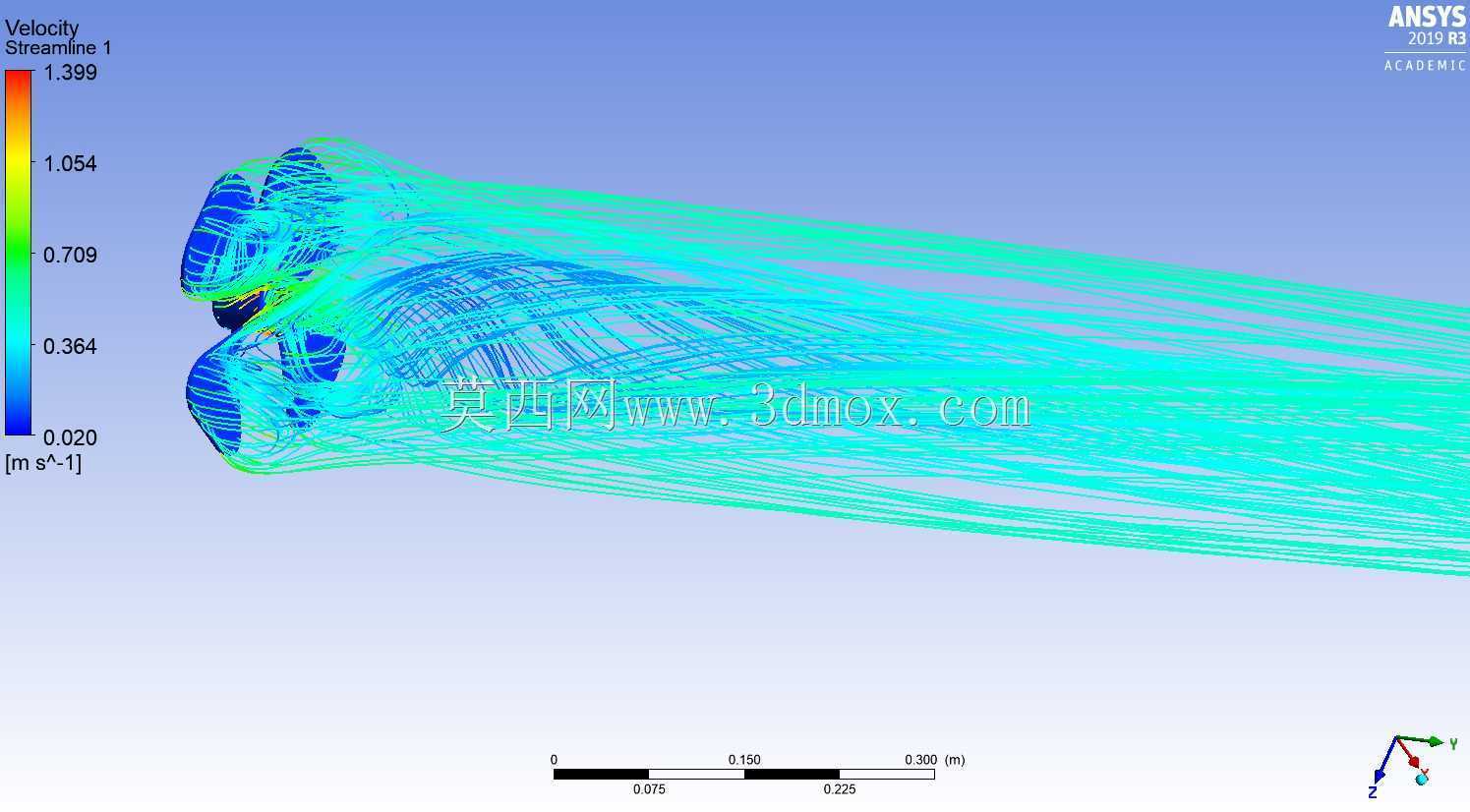

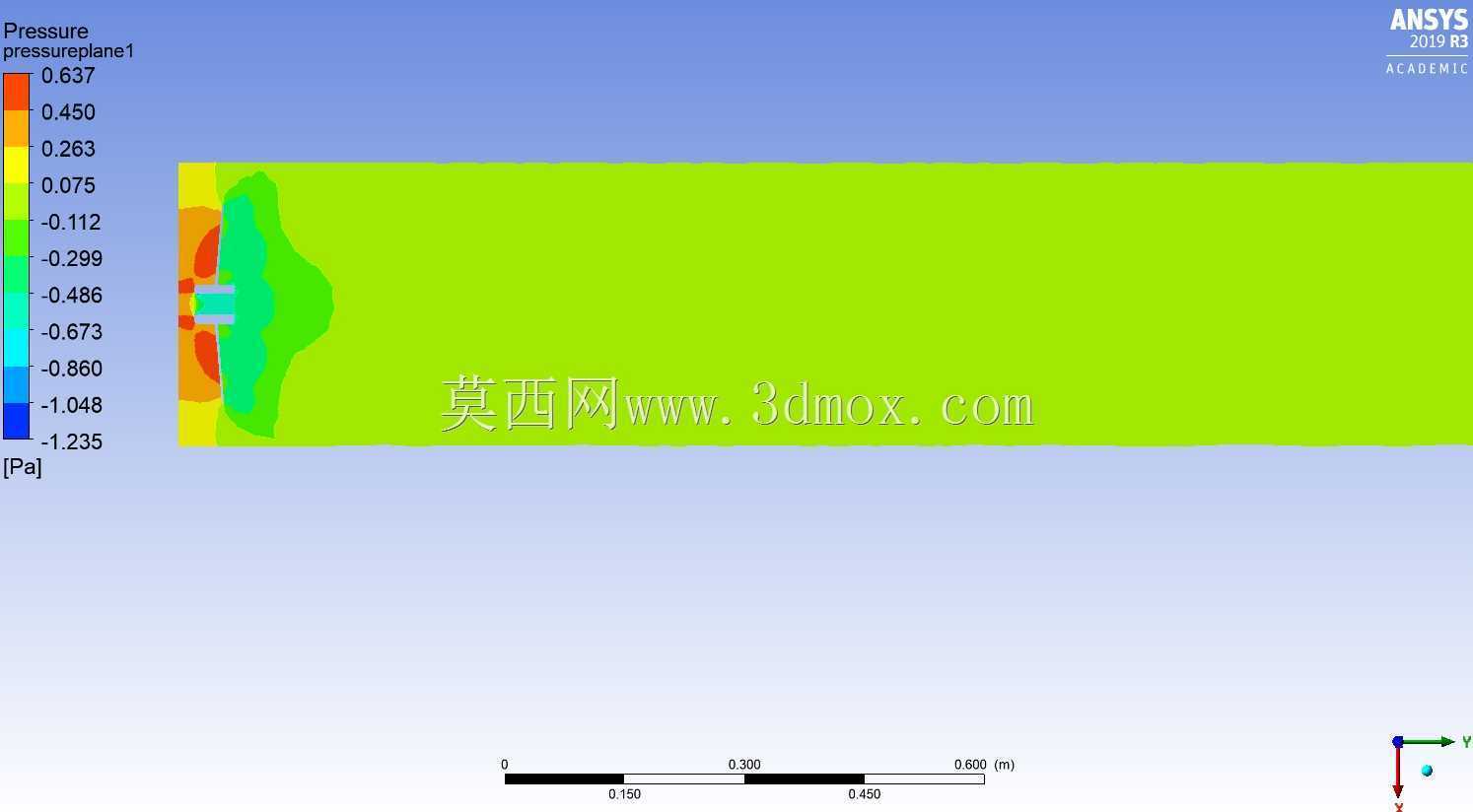

　　流场可视化中，青色迹线集中表现气流经过风叶后的主流通道，速度较高的区域沿叶片外侧和下游轴向延伸，说明叶尖附近承担了较大的能量输入。靠近轮毂的位置流通半径小、线速度低，容易形成低速区和回流涡，若该区域与电机支架、安装座或散热筋距离过近，局部阻力会被放大。工程布置时，不能只把风叶塞进有限空间，还应在进风侧保留较为开阔的吸入区，在出风侧避免紧贴密集格栅、线束或异形挡板。进风侧遮挡会改变入口攻角，使叶片在非设计入流条件下工作；出风侧阻挡则会抬高背压，导致工作点沿性能曲线向低风量、高噪声方向移动。对于机柜散热类应用，风叶与换热器、过滤器、门板开孔之间的距离需要结合整体风阻校核，而不是单纯按外形尺寸堆叠。

　　设计思路上，曲面建模应优先保证叶身的光顺连续性。叶片从根部到尖部存在弦长、扭角和厚度的渐变，这种变化不是为了造型，而是为了适应不同半径处的圆周速度差异。根部半径小，相同转速下切线速度低，叶片角通常需要更大；尖部线速度高，若仍采用相同角度，容易造成局部过载和涡流。通过三维曲面构造叶盆、叶背并保留IGS类几何交换数据，可以在后续分析环境中维持完整曲面描述，减少因碎面、破孔或缝合误差造成的网格异常。对于需要做旋转流场计算的模型，几何清理阶段应重点检查叶根过渡、中心孔、倒角和微小特征，既不能随意删除影响流动的主曲面，也不宜保留与流场尺度无关的细小纹理，否则网格数量和求解稳定性都会受到影响。

　　安装边界方面，中心轮毂孔径、键槽或锁紧结构要与电机轴系匹配，轴向定位面需保证风叶旋转平面与电机轴线垂直。若风叶端面跳动过大，即使气动曲面设计合理，也会带来周期性振动、轴承载荷增加和噪声波动。外围风筒若存在，其内径应与叶尖形成稳定环形间隙，筒壁直线段不宜过短，否则主流在离开叶尖后缺少约束，扩散过快。对于无风筒的开放环境，应关注防护网罩的筋条方向和开孔率，过密网罩虽能提高安全性，却会显著增加系统阻力。风叶下游若需要布置支架，支撑臂应尽量避开叶片尾迹最强区域，或采用截面较小、流线形较好的结构，降低宽频噪声和周期性干涉。

　　在产品功能验证中，流场迹线可用于判断主流是否偏斜、叶尖涡是否过度发展、轮毂后方是否存在大面积死区。若迹线在叶片后缘迅速发散，说明出口旋流或扩散损失较大，可通过调整叶片扭角、优化叶尖形状或增加导流结构改善；若高速区长期集中在局部扇区，则要检查装配同轴度、进风环境是否不对称以及周边障碍物是否造成偏流。对于需要兼顾风量与静音的设备，风叶设计不能追求单一转速下的峰值流量，而应结合典型工作背压寻找稳定工况点。曲面、转速、叶尖间隙、风道长度和出口形式共同决定最终表现，三维模型与流场分析的价值，正是在样机制造前把这些耦合关系提前暴露出来，减少反复试装和盲目修模。
