MS3126F12-10S卡口式十芯航空连接器

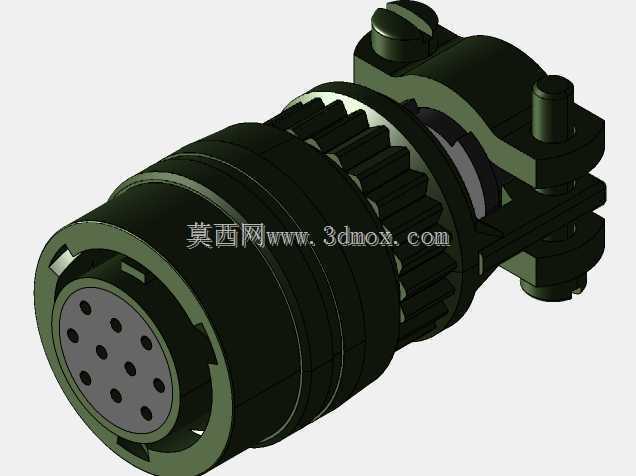

　　这套圆形连接器的结构还原围绕军规MS系列卡口接插件的真实装配逻辑展开，前端插孔座端面排布10个镀金信号接触件，孔位按防错极性布局，插合时只有对准壳体上的定位键槽才能推入，避免现场布线时错插针脚。壳体中段加工有三段滚花防滑环，运维人员戴防滑手套操作时，旋转锁紧卡箍不会打滑；尾部附带的分体式线夹支架通过两颗紧固螺柱合拢，夹紧穿入的电缆外护套，既承担线缆抗拉拽作用，也能在强振动工况下避免线芯根部反复弯折断裂。这类连接器最早配套军用航空机载设备，现在广泛延伸到工业数控设备、户外工程机械、轨道交通车载机柜、港口起重机械的电气互联场景：车间里的移动伺服动力拖链、露天矿山钻机的传感器线束、风电塔筒顶部的变桨控制信号线路，

　　都需要这类带快速锁紧结构的圆形接插件，相比螺纹式航空插头，卡口旋转三分之一圈即可完成锁定，现场检修插拔效率高，配合到位后有明显的卡位手感，不需要额外打扭矩标记。建模时先从对接配合面反向推导尺寸链：插合端的密封圈槽深度、卡口导槽的螺旋升角、插孔绝缘体的外径公差都要和配对插头匹配，预留0.2到0.3毫米的密封压缩量，保证对接后IP67级的防尘防水能力。外壳采用军绿色阳极氧化铝合金材质，表面硬质氧化层既耐盐雾腐蚀，也能避免不同金属接触产生的电化学锈蚀；内部绝缘体选用耐温热固性塑料，可在-55摄氏度到125摄氏度的宽温环境下保持绝缘强度，不会因为设备舱内温度升高出现针脚松动。安装边界方面，连接器尾部线夹的开合空间要在布线布局时提前预留，

　　线缆弯曲半径不能小于线缆外径的6倍，卡箍锁紧后两侧螺柱的露出长度要保持一致，避免单侧压紧导致电缆偏心、密封胶圈受压不均。针脚定义上10芯规格通常分配2路动力电源、6路数字IO信号、2路屏蔽接地，接触件采用压接工艺，装配时用专用压线钳把针孔和线芯冷压固定，再从尾部推入绝缘体直到卡爪锁死，后期维护也可以用退针器取出更换损坏的接触件，不需要整体报废连接器。结构里的对接定位销、卡口锁爪、尾部应力释放夹每一处特征都做了等比例还原，没有省略工艺圆角和装配间隙，导入整机布线装配时可以直接做干涉检查，模拟线缆插拔的运动行程，验证机柜面板开孔尺寸是否和连接器法兰匹配，提前发现现场安装时手部操作空间不足、线缆弯折干涉外壳等常见问题。
