180度弯式EMI屏蔽航空连接器背壳

　　这套弯式连接器背壳主要用于航空、军工通信、工业测控机柜等线束密集场景，解决圆形连接器尾部出线方向与设备安装面冲突的问题。现场布线时，直式尾壳会让电缆沿插头轴线向后伸出，在舱壁夹层、摇臂附近、机柜后侧预留空间不足的位置，电缆容易形成小半径急弯，长期振动后芯线疲劳断裂；180°弯壳把出线方向折回接近插头轴线的侧向，配合夹箍把电缆护套锁紧，既约束线缆折弯半径，又避免插头尾部承受拉拽力矩。

　　从结构上看，主体壳体采用铝合金切削成型，表面做化学镀镍处理，镀层均匀覆盖内外壁，在保证盐雾防护能力的同时形成连续导电面。装配时背壳前端螺纹旋合到连接器尾部接口，端面台阶压紧屏蔽层搭接环，电缆编织屏蔽层翻折在搭接区域后由锁紧套压住，使整机机箱、连接器外壳、电缆屏蔽层构成连续低阻抗通路，抑制EMI/RFI辐射泄漏与外界干扰串入，这对传输微弱模拟信号、高速差分信号的系统尤为关键。

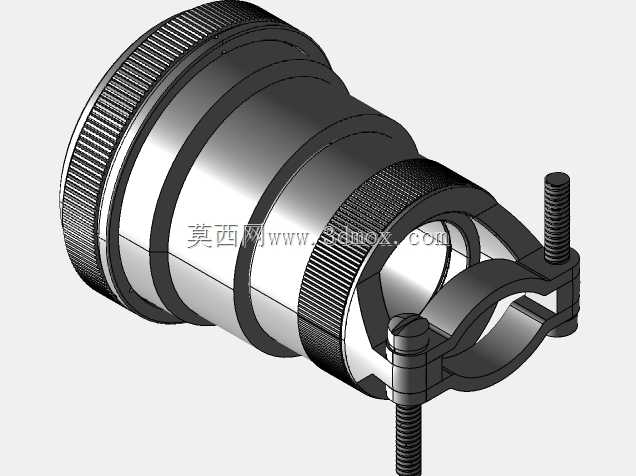

　　侧面的开口夹箍是整套零件的受力核心，两片抱箍环抱电缆护套，贯穿螺栓拧紧后产生均匀径向夹紧力，螺栓两端预留的全螺纹段可适应不同护套外径公差；夹箍内侧做防滑滚花，增大与电缆外被的摩擦系数，设备承受冲击振动时电缆不会相对壳体窜动。壳体外圆多处加工网纹滚花，手工装配无需专用扳手即可旋紧尾壳，维护排故时拆装效率更高，滚花区域同时增加握持摩擦力，沾油状态下也不易打滑。

　　建模过程中先依据连接器尾部接口标准确定前端配合螺纹的大径、螺距与退刀槽位置，再按电缆允许最小弯曲半径规划弯腔内部走线路径，内腔转角全部做圆角过渡，防止锐边割伤屏蔽层与护套；夹箍开合间隙取装配公差带中值，保证螺栓未锁紧时抱箍可张开套入电缆，锁紧后上下贴合面完全闭死。安装边界上需核对弯壳回转外径与相邻插头的中心距，避免多联连接器并排安装时弯壳旋转空间互相干涉，同时预留螺栓穿入与扳手拧紧的操作空间，夹箍下方出线方向要和线束走向一致，减少装配应力。
