航空涡轮喷气发动机剖视结构

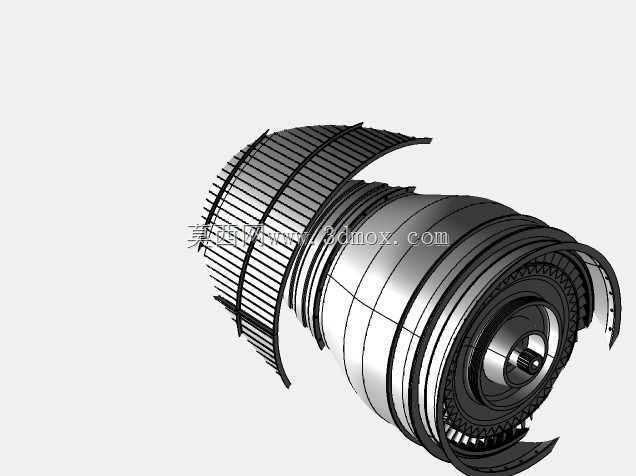

　　这套三维结构围绕航空涡轮喷气发动机的核心流道展开，建模时把进气段、多级压气机、燃烧段、涡轮段和尾喷收敛段放在同一轴线上，重点呈现气流从前端进入后逐级压缩、燃烧膨胀、驱动涡轮并向后喷出的完整路径。剖切表达没有把外壳做成封闭黑盒，而是沿轴向揭开部分机匣，使叶片排、轮盘、轴系和环形通道之间的装配关系能够直接被观察，这对教学演示、方案评审和结构沟通都比较实用。

　　从实际用途看，涡喷动力主要用于高速航空器，其工作特点是依靠高速喷流产生推力。模型在结构上突出了压气机叶片与涡轮叶片的差异：前段叶片承担增压任务，叶型和排布密度随级位变化；后段涡轮叶片处于高温燃气环境，需要与轮盘、主轴形成扭矩传递路径。燃烧室区域采用环形空间表达，兼顾燃油雾化、火焰稳定和燃气导向的功能逻辑。设计这类结构时，不能只追求外观相似，必须让气流通道连续，各级转子与静子之间留有合理间隙，机匣、支撑环和内轴的同轴关系也要清楚。

　　建模思路上，先确定主轴中心线和各段基准面，再按流道直径变化建立压气机机匣、燃烧室外壳和涡轮机匣。叶片数量多、排布规律强，适合通过单叶型截面旋转阵列完成；轮盘则采用回转体加局部特征的方式处理。剖切外壳时保留了外侧加强筋和分段轮廓，既能展示内部，又不会让整机失去外部形态识别。轴系末端、轴承支撑位置和喷口收敛段需要单独控制边界，避免叶片、机匣和内锥在装配时出现干涉。

　　外形尺寸方面，整机呈细长圆筒状，最大径向轮廓集中在压气机后段与燃烧室附近，前后接口沿轴向逐渐收缩。安装边界应重点关注发动机吊架连接区、主支撑截面以及尾喷口后方热流空间；在飞机机身或短舱内布置时，还需预留维护拆装通道、燃油管路走向和热防护距离。模型中的剖视面可用于检查叶片顶端与机匣间隙、转子轴向堆叠关系以及燃烧室到涡轮导叶的过渡区域。

　　对于结构设计人员，该模型可作为航空发动机原理展示、短舱布局校核和复杂回转装配练习的参考；对于三维建模从业者，其价值在于多级叶片阵列、同轴转子系统、剖视机匣和环形流道的综合处理。评审时应顺着气流方向查看截面变化，先确认进气道与压气机入口衔接，再核对燃烧室容积和涡轮级位置，最后检查尾喷段收缩是否顺畅。这样表达出来的发动机不只是静态外观件，而是能够反映推力生成逻辑、部件功能分工和装配边界的机械结构。
