四旋翼小型航拍无人机整机结构设计

　　这套小型四旋翼飞行器结构围绕低空近距作业场景搭建，整机采用十字对称机架布局，四个机臂从中心载荷舱向外等角度延展，臂端各自布置一套动力单元，旋翼旋转平面保持在同一高度基准面，相邻旋翼转向相反以抵消自旋力矩，飞行过程中通过四路电机转速差完成姿态修正，可承担低空航拍、场地巡检、教学演示、轻量载荷挂载等常规任务。

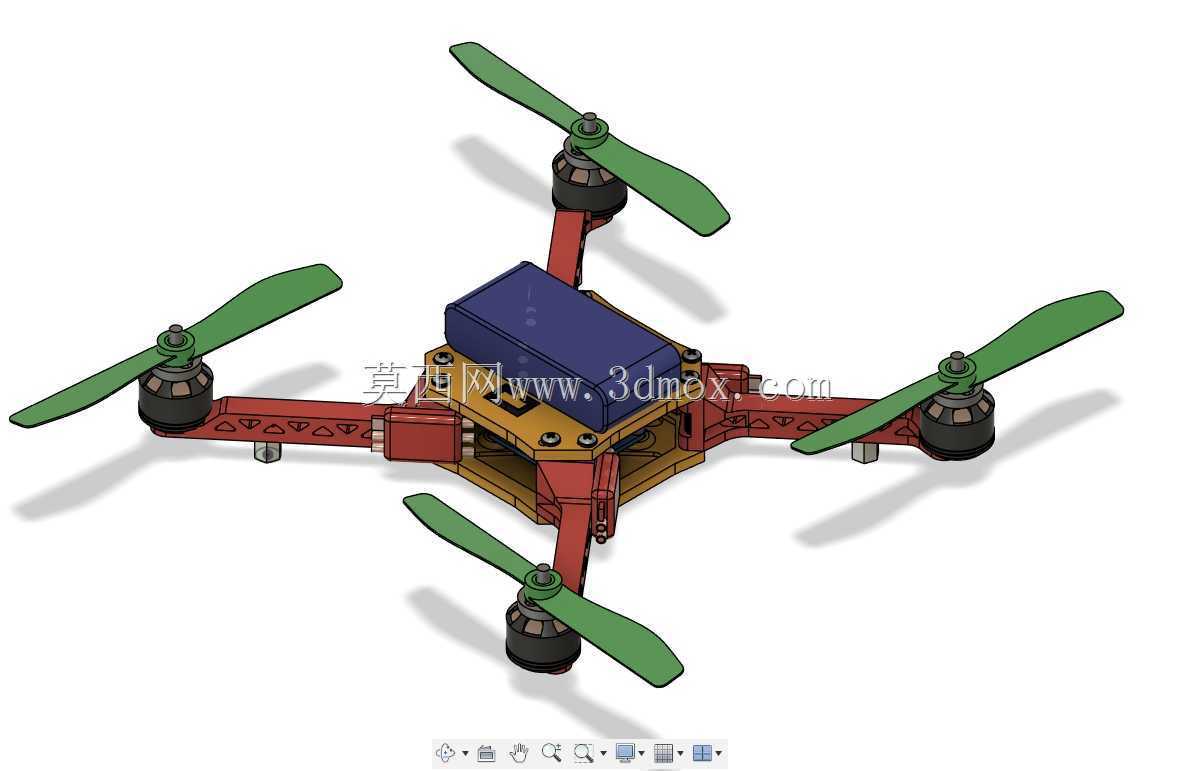

　　从实际使用边界来看，这类小轴距机型主打便携快速部署，机臂长度控制在单人手持收纳可接受范围内，中心舱体预留的安装空间可容纳飞控板、电池、电调与接收模块，上层蓝色舱盖做包覆防护，避免低空飞行时扬尘、草屑直接接触核心电子件。机架主体采用红色臂杆搭配金色中心承载板的分层结构，臂杆与中心板通过紧固件锁紧，连接处预留装配孔位，既保证动力臂的支撑刚度，也方便后期维护时单独拆卸受损臂段，不用整体更换机架。

　　动力端的设计逻辑偏向成熟可靠的消费级航模方案：每个臂端电机座直接固定在机臂末端，电机输出轴朝上安装，两叶绿色螺旋桨通过桨夹锁紧在电机轴上，桨叶翼型做了轻量化削薄处理，转动时能够提供稳定升力；电机下方的黑色壳体集成散热结构，持续飞行过程中可将绕组热量快速散出，避免长时间大油门运转出现动力衰减。起落支撑没有采用复杂的收放机构，而是在中心机架下方设置短小的固定支脚，起降时直接接触地面，结构简单且故障率低，在平整操场、硬质路面、楼顶平台等场地都能稳定起降。

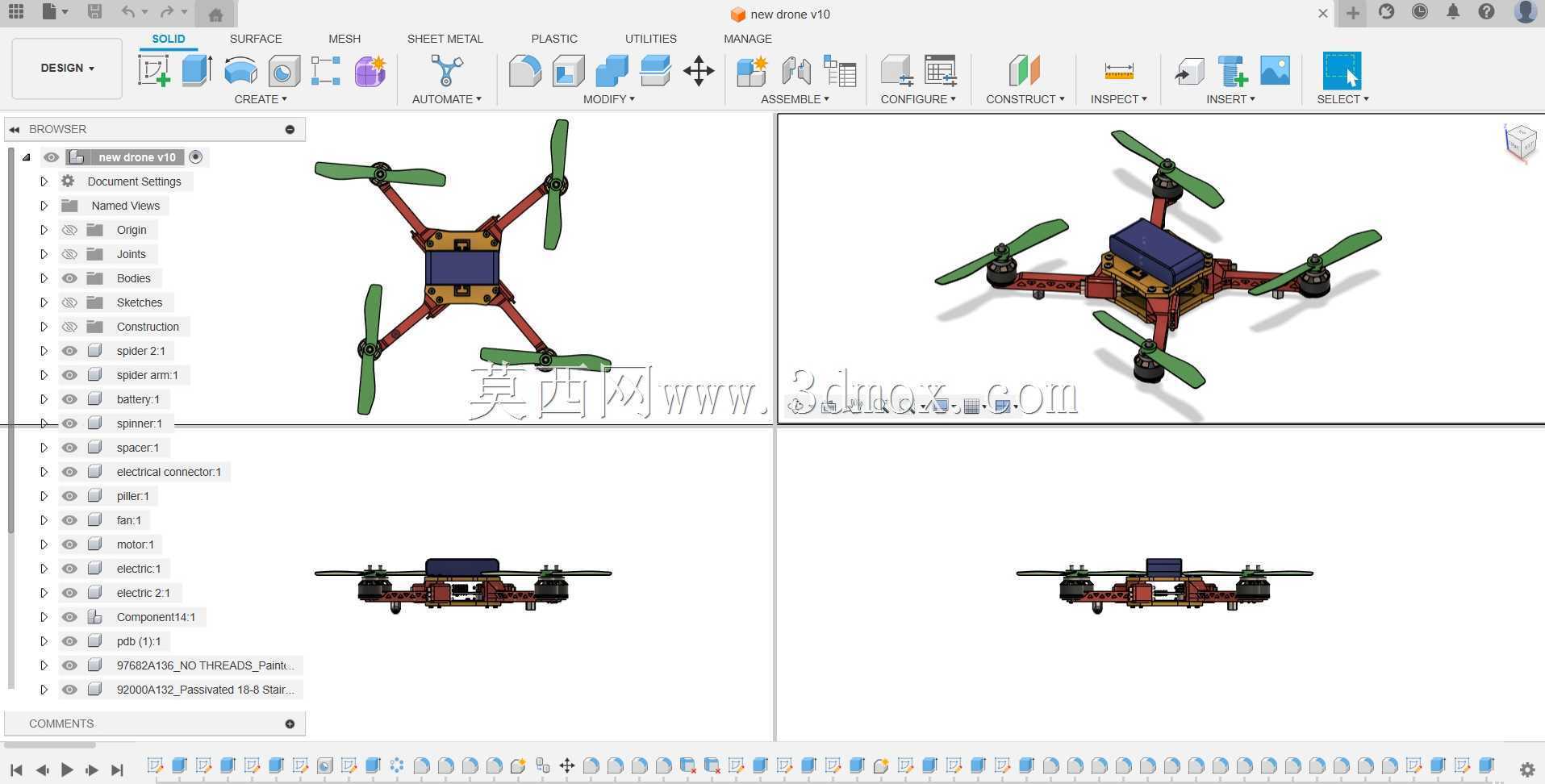

　　结构建模过程中，对称布局是核心校核要点：四个动力单元的安装孔位、机臂截面尺寸、重心到各旋翼的力臂长度完全一致，整机重心落在中心舱几何中心附近，电池安装位刻意贴近中心板平面，降低整体重心高度，减少飞行时的姿态晃动。中心承载板上排布了多组安装孔，可根据任务需求更换不同容量的电池、增挂微型相机或小型传感模块，孔位间距兼容通用航模安装标准，不用二次打孔改造就能适配多数市面小型飞控配件。

　　外形尺寸方面，旋翼展开后的整机外接圆直径由机臂长度加桨叶半径共同决定，收纳时若拆卸螺旋桨，横向占用空间可进一步压缩，能够直接放入普通背包携带。安装边界上，旋翼转动扫掠区域完全超出机臂与中心舱范围，桨叶与臂杆之间留有足够安全间隙，大角度机动飞行时桨叶不会磕碰机架；机臂根部的连接座做了加厚处理，承受旋翼拉力与起降冲击时不易发生形变，中心板上下两层的堆叠设计把电调、布线收纳在夹层中间，外部走线简洁，也降低了空中飞行时线材缠绕桨叶的风险。

　　针对教学与二次开发场景，整机所有零部件的装配关系完全开放：从桨叶、电机、机臂到中心舱体都保留了独立建模特征，设计人员可以直接调整机臂长度来变更轴距、更换更大尺寸桨叶提升载重能力，或是修改中心舱造型来容纳定制化航电设备，整套结构没有复杂的异形曲面，加工门槛低，采用普通板材切割加标准紧固件就能完成原型机试制，非常适合小型无人机研发阶段的结构验证与飞行测试。
