铃木GSXR1000摩托车前叉悬架结构

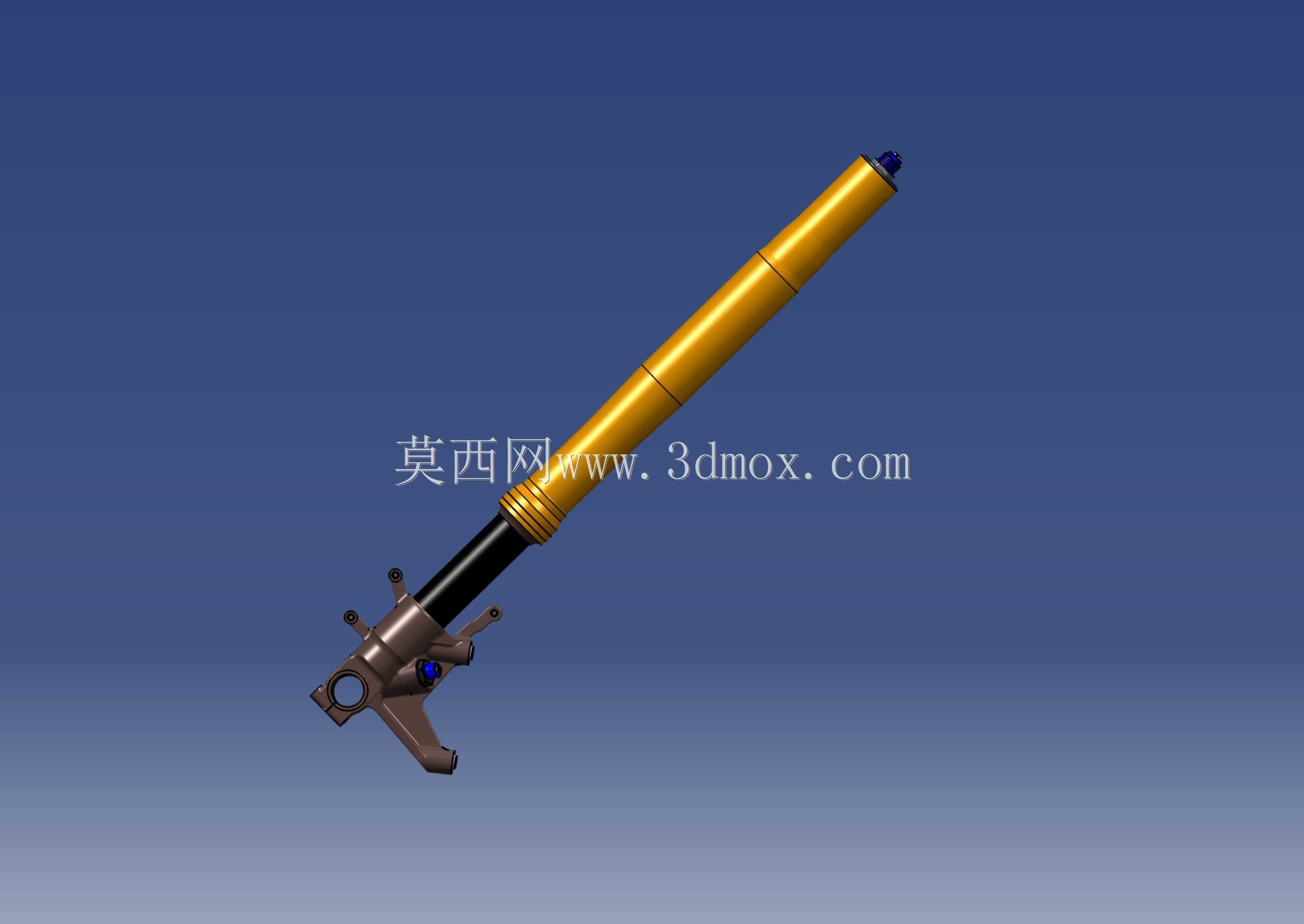

　　大排量运动摩托车的前悬架承担着整车操控、制动反力传递与前轮导向的核心任务，前叉作为其中最直观的承载部件，其结构布置直接影响弯道支撑、直线稳定性以及紧急制动时的俯仰控制。这套针对公升级仿赛车型整理的前叉三维结构，围绕倒置式前减振的典型形态展开，金色外管、黑色活塞杆段与下部卡钳安装支座形成清晰的功能分区，能够用于摩托车底盘教学、改装件干涉检查以及悬架总成装配关系分析。

　　从实际装车场景看，前叉上端通过车把联板与转向立管相连，下端夹持前轮轴并为径向或对向多活塞制动卡钳提供安装面。车辆在制动时，地面制动力经轮胎、轮轴传递到叉脚，再沿叉管轴线向上进入车架头部；与此同时，前叉内的弹簧与阻尼结构吸收路面冲击，控制压缩与回弹速度。模型中下部深色支座区域还原了卡钳固定位、轮轴夹持孔以及速度传感器或ABS信号采集件的邻近空间，这些边界在改装卡钳、更换轮圈或调整前叉伸距时都必须逐一核对。

　　结构设计上，倒置式前叉将较粗的外管置于上方、较细的运动内管置于下方，有利于提高前悬架的弯曲刚度并降低簧下质量倾向。金色长管段对应主要外筒轮廓，表面的环形分界体现了筒身分段、防尘封盖以及上部夹持区域的位置关系；黑色中段则表现活塞杆、油封或内管运动区域；底部叉脚保留了制动卡钳安装耳、轮轴通孔和锁紧结构。工程建模时需要特别注意三条空间关系：一是两侧前叉管相对于转向轴线的平行度，二是卡钳安装面与制动盘平面的垂直度，三是轮轴孔中心到叉管轴线的偏心距离。任何一项偏差都会在装配中表现为卡钳蹭碟、轮轴受力异常或前叉行程卡滞。

　　外形尺寸方面，该类公升级跑车前叉属于细长承力构件，整体长度远大于直径，建模时不能只按圆柱杆件简化。叉管上部需要预留与上下联板夹持的接触长度，夹持段过短会削弱转向系统刚性，过长则可能干涉车架头部或线束走向。下部叉脚的宽度、开孔高度和卡钳耳方位决定了前轮、制动盘、挡泥板和辐条之间的间隙。前轮转向到极限位置时，叉脚、卡钳、挡泥板支架与散热器侧罩之间还应保留足够安全距离；悬架全压缩时，泥瓦、轮圈和叉筒之间也不能出现硬接触。

　　在三维建模流程中，可先依据扫描得到的下部叉脚轮廓建立基准，再沿前叉轴线拉伸外筒和内管，随后处理卡钳安装耳、螺栓孔、油封台阶和顶部锁紧结构。叉脚属于异形承力件，曲面过渡较多，适合用实体特征与局部放样结合的方式完成；细长管段则要控制同轴度和分段直径，避免外观比例失真。对于运动摩托车而言，前叉并非孤立零件，它与车架头管、联板、转向轴承、前轮轴、制动盘、卡钳、泥瓦和车把共同构成前端装配模块。因此在数模中保留安装孔位、夹持面和邻近零件边界，比单纯追求外观渲染更有工程价值。

　　使用该结构进行设计评审时，可重点检查制动卡钳螺栓的受力方向、轮轴锁紧面的贴合范围、叉脚在制动扭矩下的载荷路径，以及前叉管倾角对拖曳距的影响。若用于改装开发，还可在此基础上叠加不同直径轮圈、不同厚度制动盘或多活塞卡钳，验证转向全行程和悬架全压缩状态下的干涉情况。通过这种方式，前叉模型既能作为摩托车底盘结构认知的参考，也能为悬架匹配、制动系统布置和整车前端装配校核提供直观的三维依据。
