双孔汽车线束对接连接器结构

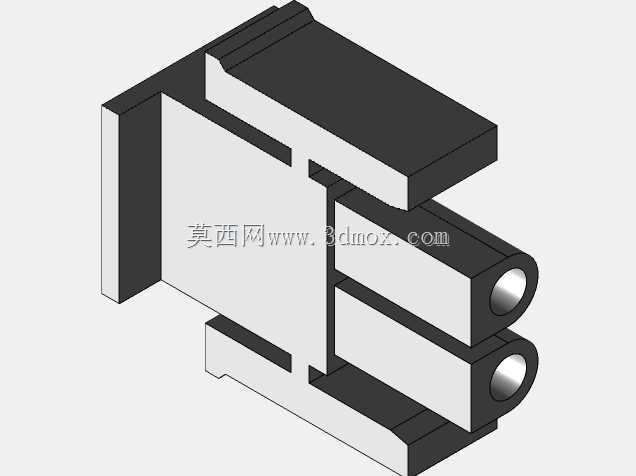

　　这套双孔汽车线束对接连接器结构，主要用于乘用车、商用车以及工程车辆低压线束系统中，在发动机舱、车门线束、仪表台线束、灯具支路、传感器支路等位置承担导线与导线之间的可拆卸连接任务。实际装车环境里，线束并非一次铺放后永久固定，维修拆装、模块化装配、运输分段以及总装工序都要求局部回路能够快速断开和恢复，连接器正是在这种需求下形成的标准接口件。该模型表现的是双路并排护套结构，两个圆形端子通道沿同一方向布置，外部壳体采用阶梯式轮廓，既形成插接导向，也为端子锁止、防退和线束密封预留结构空间。

　　从使用功能看，这类连接器的核心不是单纯把两根线接在一起，而是在振动、温差、灰尘、油污和潮湿环境下保持接触稳定。模型中两个圆筒形通道对应端子插入方向，端子由线束端压接后从护套尾部装入，前端在对接时与配对件内的弹性接触区配合。壳体外侧的凸台、凹槽和台阶并非装饰特征，而是用于装配定位、防错插、增加壳体刚性以及与锁扣或CPA二次锁止机构配合。双孔并排布局适合两路较粗导线的电源或信号回路，例如灯具供电、风扇支路、泵类支路等，孔位数量少，单孔可容纳的导线截面积相对更大，插拔力也更容易控制。

　　结构设计上，护套前端需要承担导向功能，因此模型前部呈现较明显的插入段，端部开口与端子轴线保持同轴，便于配对护套在盲装或半目视装配时顺利进入。中部壳体加宽，形成端子容纳腔和防退挡壁；尾部则根据线束走向设置承托与过渡区域，减少导线在护套出口处因弯折产生的应力。若用于发动机舱等开放区域，实际产品通常还会在尾部配合橡胶密封圈或防水堵，模型所呈现的外形边界可为密封件、端子和二次锁片的协同设计提供空间参考。壳体上的侧向缺口和高低落差，可用于布置锁止弹臂、定位肋或防反转结构，避免两个配对件在振动中松脱。

　　安装边界方面，这类连接器一般不依靠螺栓固定在钣金上，而是随线束总成通过扎带、卡扣或支架约束位置。建模时需要重点控制护套外形包络、前端插入长度、尾部导线弯曲半径以及手插拔空间。前端对接区域周围应预留手指或工装操作空间，不能被邻近线束、支架或钣金边缘遮挡；尾部导线出口处应避免形成急弯，尤其在较粗线径条件下，弯曲半径不足会把持续力矩传递到端子接触区，长期振动后可能出现接触电阻升高。并排双孔结构的宽度方向尺寸决定了线束在狭窄立柱、门板或护板内的通过性，高度方向的台阶则影响与相邻护套之间的最小间隙。

　　在三维建模过程中，壳体外形宜先按插接轴线建立主体，再处理端子腔、导向斜面、锁止槽和加强肋。圆形端子通道要保证同轴度和壁厚均匀，过薄区域在注塑成型时容易产生充填不足或翘曲，过厚区域则可能出现缩痕，影响装配手感。外壳棱角处应结合脱模方向设置合理斜度，内侧用于端子导向的肋条不能与端子压接翼发生干涉。对于需要防水的版本，还要在模型中继续补充密封塞、盲堵、线封和端子二次锁止件，并检查密封圈压缩量以及端子插入后是否存在可见间隙。

　　整车装配现场对这类小件的要求很直接：工人能快速识别方向，插入时有明确到位感，拉动线束时端子不退出，维修时可用工具解除锁止，车辆运行后接触位置不产生异常发热。该双孔连接器模型把护套主体、双端子通道和外部锁止轮廓清楚表达出来，适合用于线束布置校核、接插件空间分析、配对结构设计以及汽车电气系统教学演示。
