八孔汽车线束插接器塑胶壳体结构

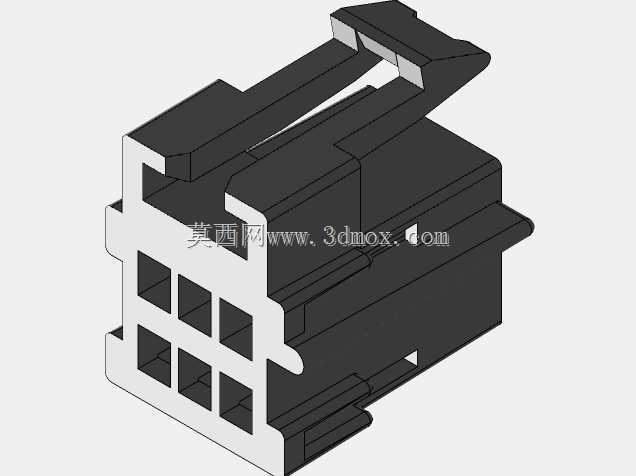

　　这款八孔位汽车线束连接器壳体，是整车低压电气回路里用量极大的基础接插部件，日常在车门线束、仪表板内线束、发动机舱外围低压布线、车灯供电支路、传感器信号转接场景中都能见到同结构产品的身影。做整车线束布置的时候，工程师最先要敲定的就是接插件的占位边界：这类双排八腔的塑壳整体为长方体带锁止翘臂的构型，前端对接面预留两排共八个方形端子腔，每排四个腔位均匀排布，腔口做了阶梯导向倒角，公母壳对插时哪怕装配工位有轻微对位偏差，倒角也能把对接端顺滑导入配合位，避免硬插顶弯端子弹片。壳体顶部延伸出的悬臂式锁扣是整个结构的核心防脱设计，锁扣根部做了减薄的挠性铰链区，按压锁扣尾端时翘臂抬起，卡接齿脱离对接壳的卡位凸台，就能顺利拔下接插件；

　　完全插合到位后锁扣自动回弹卡紧，车辆行驶过程中持续的振动、颠簸都不会让接插件松脱退针。壳体两侧预留了多道横向加强筋与导向滑槽，一方面对插时和配对壳体的侧边导轨配合，保证两个塑壳只能沿唯一轴向滑入，不会出现插反、错腔的问题；另一方面筋条大幅提升了塑胶壳的抗弯折刚度，线束拉扯、装配工握持施力的时候壳体不会出现侧壁变形挤压端子的情况。从安装边界来看，壳体后端是线束出线端，每个端子腔后方都预留了线束穿入的通道，端子压接好导线之后从后端装入腔室，腔体内的倒刺卡位会卡住端子肩部，防止端子在插拔过程中向后退脱出腔孔；壳体侧面的小凸台是用来适配线束胶带缠绕、扎带固定的定位位，布线时可以顺着凸台位置捆扎，避免应力直接作用在锁扣结构上。

　　实际选型时这类接插件要匹配对应线径的铜端子，信号回路多用小平方线，供电回路选用承载能力更高的端子，塑壳本身的绝缘材质要耐机舱内的高低温循环，耐受油污、粉尘侵蚀，对接面的围边结构也能在合壳后形成一圈防护屏障，减少泥水、灰尘进入端子接触区引致的接触不良。建模过程中要重点把控几个配合尺寸：端子腔的内宽公差要和端子料厚匹配，间隙过大端子会在腔内晃动，间隙过小端子装入阻力过大甚至卡滞；锁扣的悬臂长度、根部厚度直接决定按压力度，太硬装配工徒手按不动，太软锁止力不足容易松脱；对接导向筋的导入角度一般做小角度斜度，兼顾导向顺滑和配合后的定位精度。壳体外轮廓的所有棱角都做了圆角过渡，既避免注塑件应力集中开裂，也防止装配时锋利边缘割伤线束外皮。这类接插件虽然结构不算复杂，但直接关系到整车电气连接的可靠性，建模时每一处腔位、卡扣、筋位的细节都要还原到位，才能给后续的模具开模、线束装配仿真、整车布线干涉检查提供准确的三维依据。
