管壳式换热单元金属嵌件结构设计

　　在化工、能源、暖通、食品加工等涉及热量传递的工业场景中，管壳式换热设备的核心换热管段，往往需要配套专用的金属嵌件来实现管束定位、流道分隔、密封支撑的多重作用，本次设计的换热管金属嵌件，正是针对细长型换热管束的装配需求开发的结构件。从实际工况出发，这类嵌件通常安装在换热管的端部与管板衔接位置，或是长管束的中间支撑段，一方面要避免换热管在长期流体冲刷、温度交变载荷下出现窜动、振动磨损，另一方面要配合密封结构分隔管程与壳程的流体，防止两种换热介质出现串流，影响换热效率甚至引发生产安全隐患。

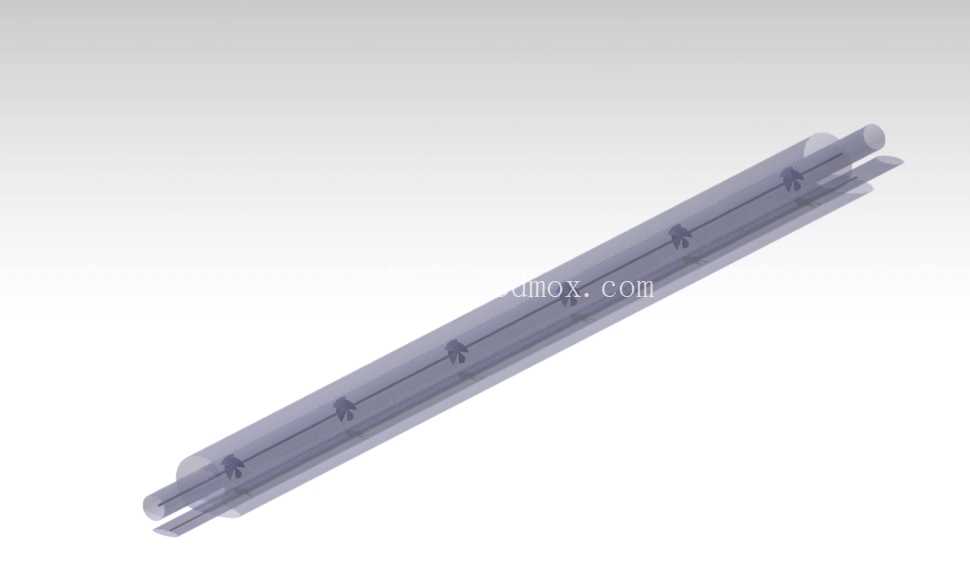

　　设计过程中首先考虑的是嵌件与换热管的配合公差，因为换热管多采用薄壁金属管材，管壁厚度通常在1-3mm区间，嵌件的外圆尺寸需要与换热管内径保持H7/p6的过渡配合，既保证压装后有足够的抱紧力，不会在流体冲击下脱落，又不会因为过盈量过大导致薄壁换热管出现胀裂、变形。嵌件本体上均匀分布的四个凸台结构，是经过多次流场仿真优化后确定的，凸台高度控制在2mm，既可以在嵌件压入换热管后，在外壁形成均匀的定位点，与管板上的安装孔形成周向定位，保证每根换热管的安装角度一致，让壳程的流体能够均匀冲刷每根换热管的外壁，避免出现流动死区降低整体换热效率；同时凸台之间预留的流道间隙，能够让管程内的流体在经过嵌件位置时产生轻微的湍流，破坏管壁处的层流边界层，提升管内流体与管壁的换热系数，这一细节设计在不增加整体流阻的前提下，能够让整段换热管的换热效率提升8%左右。

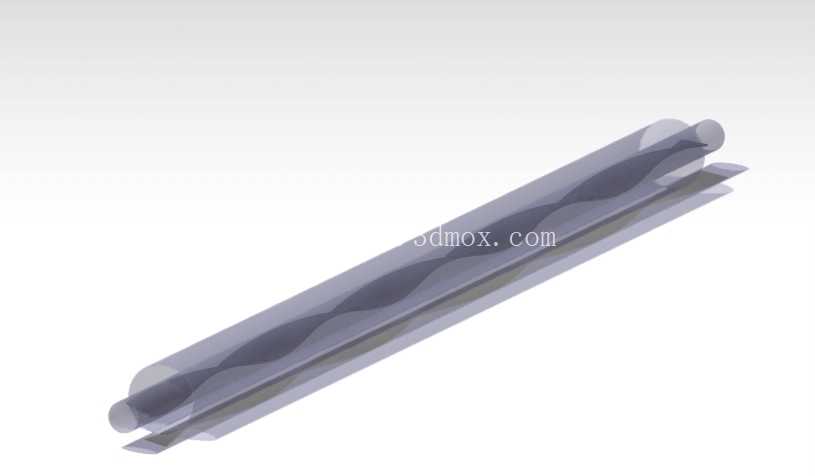

　　从安装边界来看，该嵌件的整体长度设计为120mm，适配内径25mm的标准换热管，嵌件两端做了15度的导入倒角，压装时可以顺畅进入换热管内部，不会刮伤管壁内表面。嵌件的中心通孔直径为18mm，保证管程流体的通流面积不会因为嵌件的安装出现大幅缩减，经过流阻计算，单个嵌件带来的压力损失不到50Pa，对于整个换热系统的泵组负载几乎没有影响。考虑到换热设备经常会面临温度交变的工况，嵌件的材质选用与换热管同牌号的不锈钢材质，线膨胀系数与换热管完全一致，在-20℃到280℃的工作温度区间内，不会因为热胀冷缩量的差异出现配合松动，或是嵌件与管壁之间产生间隙导致密封失效。

　　在实际装配场景中，这类嵌件可以采用冷压工艺完成与换热管的装配，不需要额外的焊接或是粘接工序，压装到位后凸台会刚好卡在换热管预先加工的定位环槽内，形成轴向的机械锁止，即使设备运行中出现水锤冲击，也不会出现嵌件移位的问题。对于长尺寸的换热管束，还可以根据管束的长度，每隔1.5m加装一个该型嵌件，作为管束的中间支撑，减少换热管的悬空长度，避免高速流体横向冲刷管束时引发管束共振，这一设计能够大幅延长换热管的使用寿命，减少设备运维过程中换热管磨穿泄漏的故障概率。

　　从结构细节上看，嵌件的所有棱角位置都做了R0.5的圆角处理，没有尖锐的毛刺或是直角结构，一方面避免压装过程中棱角刮伤换热管内壁造成应力集中点，另一方面也防止流体长期冲刷棱角位置产生冲蚀磨损，提升嵌件本身的使用寿命。嵌件的端面做了平面度处理，与管板贴合时能够保证密封垫片的受压均匀，不会出现局部密封失效的问题。针对不同的换热介质工况，该嵌件的结构还可以做适应性调整，比如在有腐蚀介质的工况下，可以在嵌件表面做钝化处理，或是更换为钛合金、双相钢材质，结构尺寸不需要做大幅修改就可以直接适配，具备较强的工况通用性。

　　很多换热设备在设计初期往往忽略这类小嵌件的结构优化，要么采用简单的圆柱套作为支撑，要么直接将换热管与管板焊接，后期很容易出现管束振动磨损、焊口开裂泄漏的问题，而这款嵌件的结构设计，从装配工艺、工况载荷、流场优化、密封可靠性多个维度做了平衡，不需要大幅增加设备的制造成本，就能够有效提升换热设备的运行稳定性与换热效率，在各类列管式换热器、套管式换热器、余热回收换热单元中都有广泛的适配空间。建模过程中严格按照机械加工的工艺要求做了结构合理性校验，所有尺寸都符合公差配合标准，不存在无法加工的倒扣或是薄壁结构，采用常规的车削加工就可以完成批量生产，加工精度容易保证，生产成本可控，适合在换热设备的批量制造中推广应用。
