防爆四色堆叠信号警示灯组

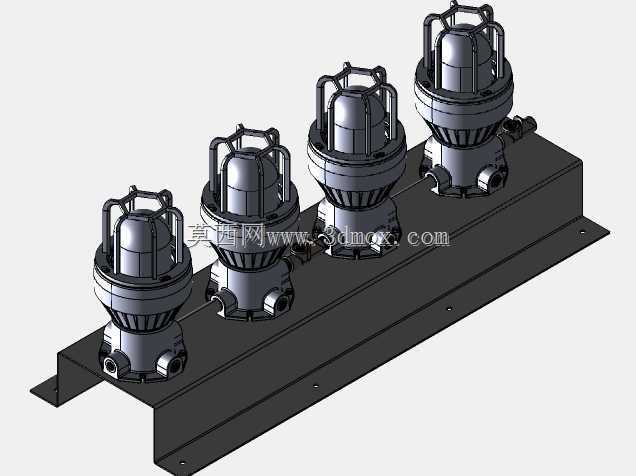

　　现场做石化装置区巡检通道、海上平台井口盘旁、油料装卸栈台边缘的状态提示时，普通民用警示灯完全不能进入危险区域，这套四色堆叠防爆信号灯具就是针对1区、2区爆炸性气体环境开发的专用指示装置，整套组件由四台独立防爆灯头、共用长条形铝制安装底座、顶部防护提笼、侧壁电缆引入接口几部分构成，四盏灯分别对应蓝、红、黄、绿四种信号色，可分别映射待机、故障报警、运行预警、正常运行四类工艺状态，在高噪声、操作人员无法近距离读取盘面仪表的场站，靠不同颜色的光信号就能在几十米外快速判断工位工况。

　　从结构设计逻辑来看，灯壳主体采用无铜铝合金铸造成型，外表面做聚酯粉末涂层，既控制整体重量避免底座长期挂载变形，又能抵御沿海盐雾、油料喷淋、厂区冲洗水的侵蚀，整机防护能力满足户外露天安装要求，可承受对应等级的静水压力，潮湿坑道、海洋平台甲板这类多水多盐的场景也能长期使用。每台灯头顶部加装一体式金属防护笼，避免厂区内叉车剐蹭、检修工具掉落直接砸击透光罩；透光部分采用耐热耐冲击的玻璃材质，外层搭配铸铝散热筋，灯腔内部LED光源单灯总光通量远高于同功率白炽指示灯，实际使用寿命远超传统白炽灯泡，后期运维更换频次大幅降低。

　　电气适配层面做了宽电压兼容设计，既支持常规厂区120-277V交流供电，也可适配12/24V直流或交流低压控制回路，不管是接入PLC开关量输出点、还是直接串入设备硬接线联锁回路都能直接匹配，工作温度覆盖-40℃到85℃，北方冬季露天场站、南方夏季暴晒的罐区都不会出现低温脆裂或高温误触发。每盏灯的供电回路完全独立，单灯故障不会影响其余三色信号输出，接线从灯体侧壁的防爆电缆格兰头引入，灯腔结合面做隔爆止口处理，满足1区、2区以及对应爆炸性气体温度组别的防爆认证要求，可直接安装在油料库、加气站、化工反应装置旁这类高危点位。

　　安装边界方面，整套灯组共用一块厚规格铝制安装底板，底板上预留四个预制螺栓孔，孔位对应常规墙面立柱、设备机架的安装间距，现场直接用膨胀螺栓或机螺栓固定在墙面、设备立面、栈台护栏旁即可，不需要额外制作过渡支架；底板长度刚好容纳四台灯头并排排布，灯头之间预留足够散热间隙，避免相邻灯体热量叠加加速密封件老化。灯体底部出线口方向统一朝向底座侧方，布线时电缆可沿底板背面的走线槽归集，外露线缆不会被巡检人员踩踏剐蹭。

　　建模时需要重点还原几个细节：一是铸铝灯壳外壁的环形散热筋，筋条高度、间距要和实际铸件一致，不能简化成光滑圆柱，否则渲染后完全失去防爆铸件的厚重质感；二是顶部防护笼的弯折圆钢轮廓，笼体和灯壳的连接卡扣要做出装配间隙，不能和灯本体融成一体；三是底座上的四个沉头安装孔、灯体侧壁的防爆格兰头外螺纹结构，这些都是现场安装、接线的核心结构特征；四是四盏灯的透光罩要分别对应蓝、红、黄、绿四种材质颜色，灯罩内部的LED光源基板可以做简化示意，但灯腔内部的隔爆接合面台阶要保留，方便结构工程师评审时核对隔爆长度参数。

　　实际选型布置时，多套灯组可以沿工艺管廊间隔排布，不同颜色的触发逻辑提前在控制系统内定义：绿色对应泵组正常运行、黄色对应过滤器压差预警、红色对应可燃气体超限报警、蓝色对应待机联锁就绪，操作人员在巡检通道上行走时，无需逐个查看现场表盘，扫一眼沿线灯组颜色就能快速定位异常工位，相比普通声光报警器，多色堆叠的形式可以同时传递四类状态信息，不会出现多个独立报警器并排安装时布线杂乱、占用墙面空间过大的问题。灯体整体没有外露的塑料薄弱部件，所有外部结构件均为金属材质，在有轻度机械碰撞风险的工业厂区内，不需要额外加装防护罩就能长期稳定工作。
