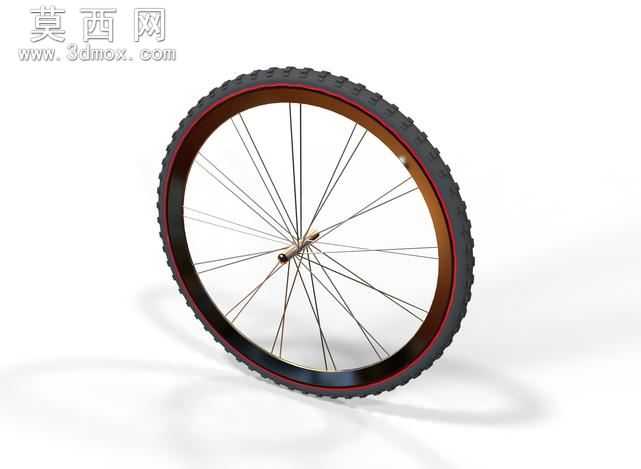

自行车辐条式车轮组三维结构设计

本车轮组三维模型采用自底向上的建模思路完成整体搭建，首先针对核心承载部件轮辋进行参数化建模，依据常规通勤自行车轮圈的截面轮廓绘制闭合草图，通过旋转特征生成轮辋基础基体，再对轮辋边缘的胎圈座、气门嘴安装位进行细节切除与倒角处理，保证轮辋与外胎、内胎的装配贴合度。外胎部分采用扫描特征完成主体构建，先绘制外胎的环形中心路径，再绘制带防滑齿槽的胎面截面轮廓，沿路径扫描生成外胎基础模型后，通过阵列特征将胎面的防滑纹理均匀排布在胎冠区域，同时对胎侧的弧度进行曲面优化，还原橡胶外胎的真实曲面形态。辐条与花鼓部分作为轮组的受力传导核心，首先完成中心花鼓的建模，分别构建花鼓的轴身、法兰盘、轴芯安装孔结构，在法兰盘上按照等角度分布规则绘制辐条安装孔位，再通过扫描特征生成单根带端帽的辐条模型，依据轮组的编条规则将辐条一端装配在花鼓法兰孔位，另一端固定在轮辋的辐条帽安装位，通过圆周阵列完成全部辐条的排布，还原真实辐条轮的交叉支撑受力结构。材质渲染阶段针对不同部件匹配对应材质属性，轮辋部分赋予金属铝合金材质，调整金属粗糙度与反射参数，呈现铝合金轮圈的哑光金属质感；外胎部分赋予黑色橡胶材质，添加细微的颗粒纹理与低反光属性，还原橡胶轮胎的触感与视觉特征；辐条与花鼓部分赋予亮面镀铬金属材质，调整高光参数呈现金属辐条的光亮质感；轮辋边缘的装饰圈赋予红棕色烤漆材质，与黑色胎体形成视觉层次区分。整体模型完成装配后进行全局干涉检查，确认辐条与轮辋、花鼓之间无结构干涉，各部件的装配间隙符合实际自行车轮组的装配公差要求，模型完整还原了辐条式自行车轮组的支撑结构、装配关系与外观形态，可用于自行车结构教学、骑行配件设计参考、相关产品展示场景使用。
