二十四毫米多发动机探空火箭结构

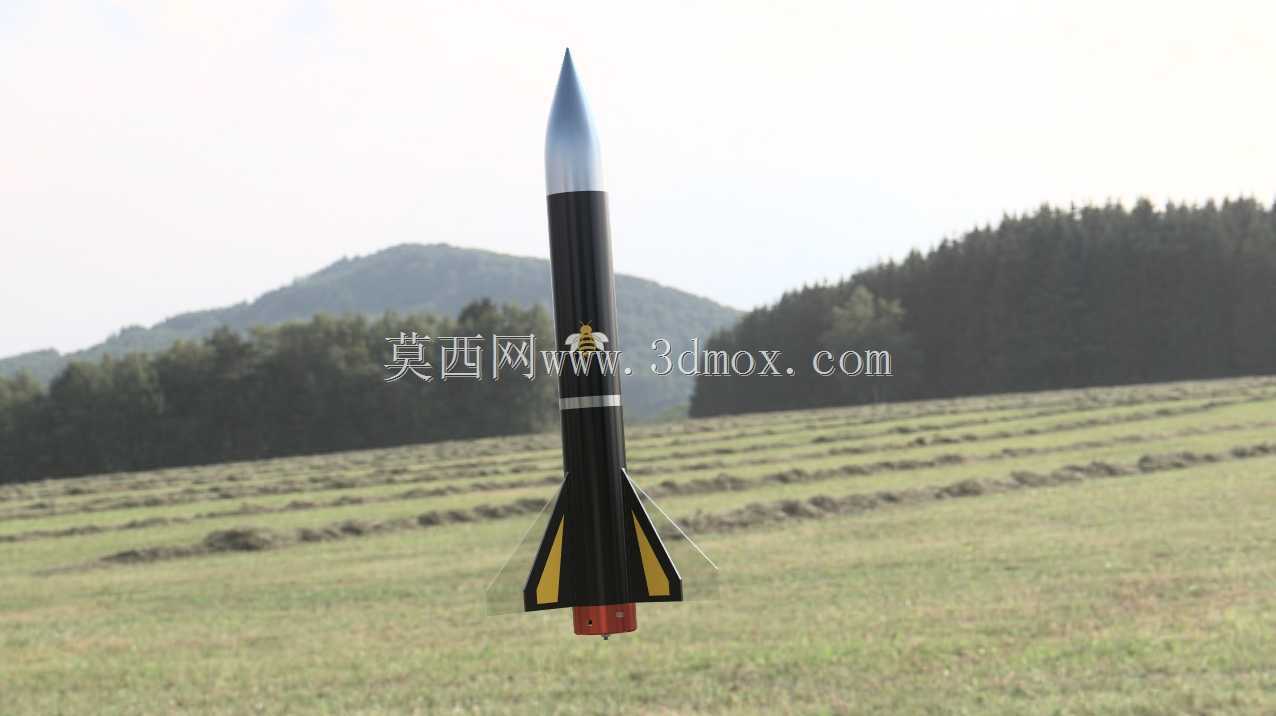

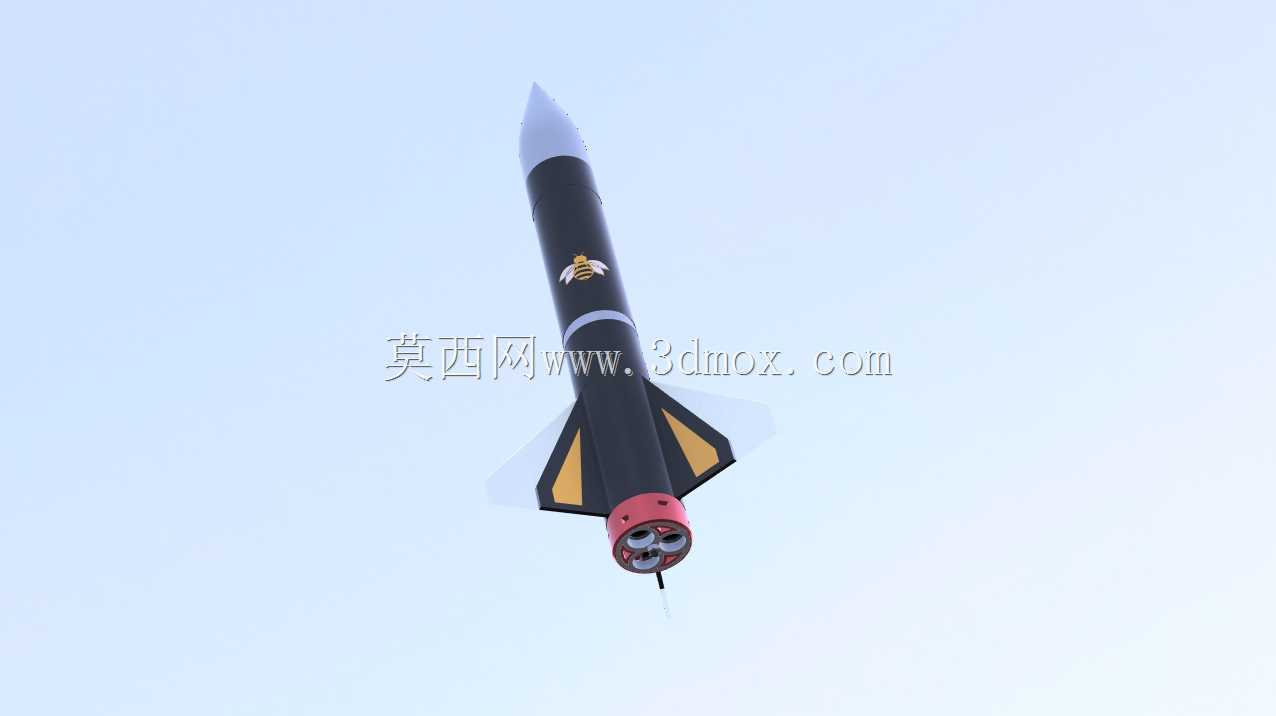

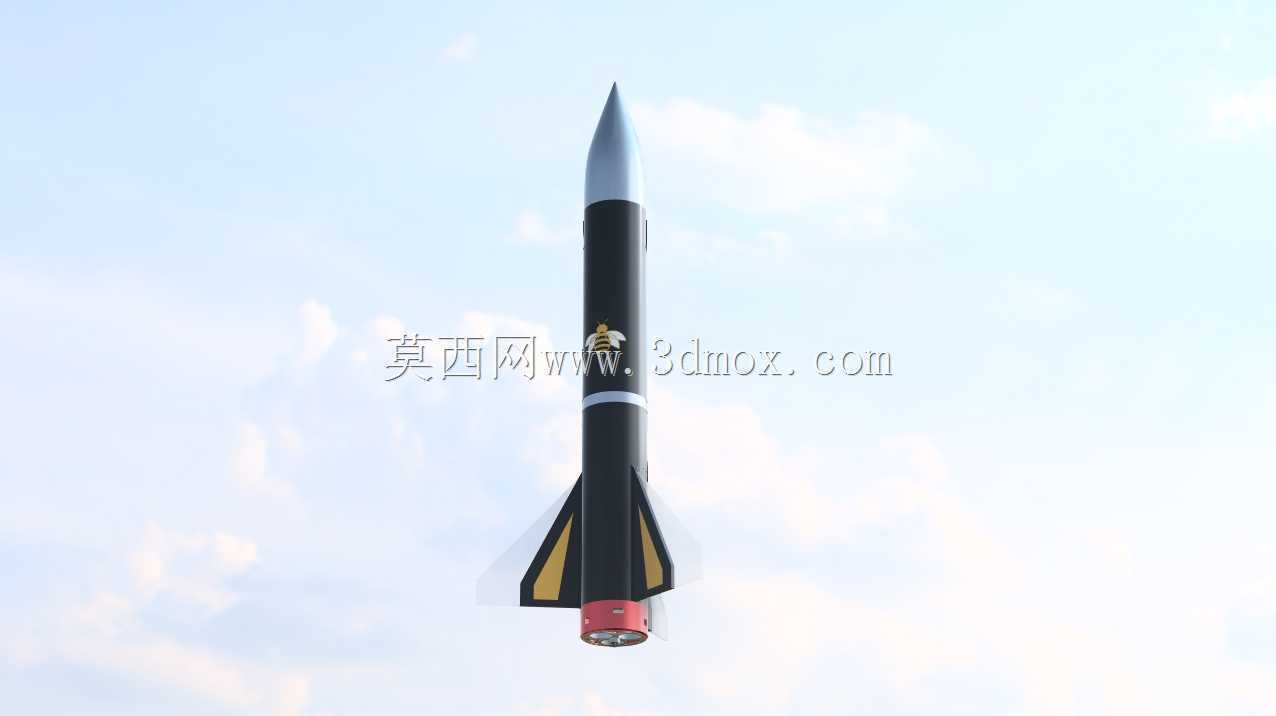

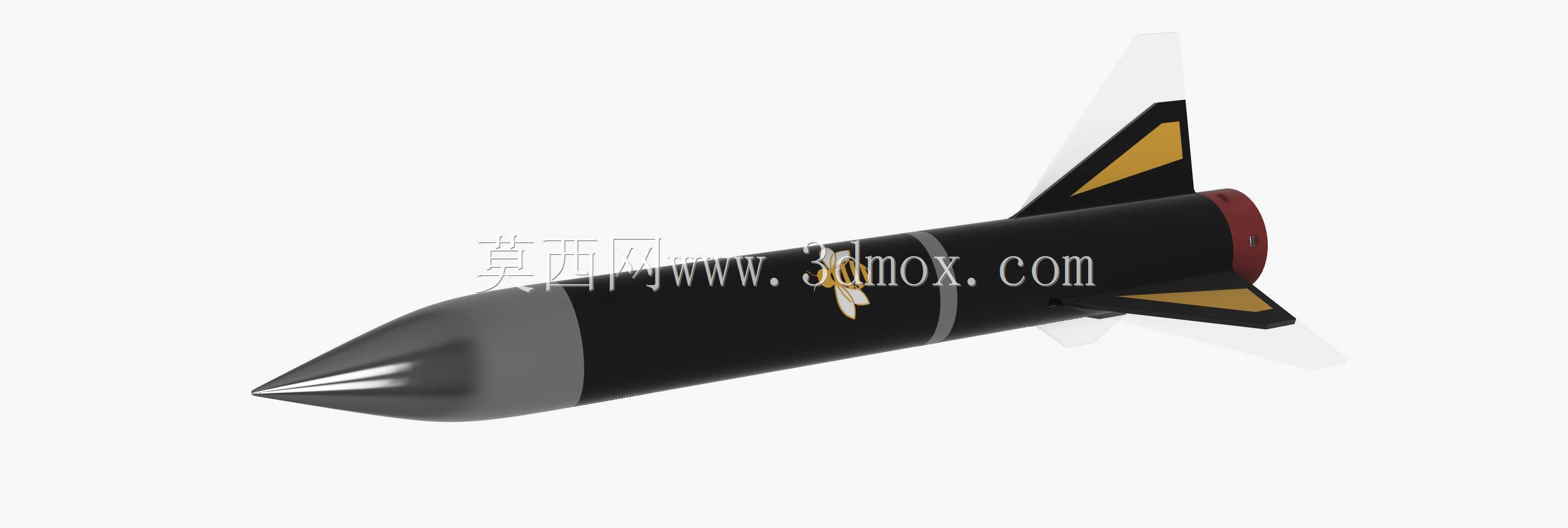

　　该结构对象面向小型探空火箭与模型航天试验场景，核心用途是在有限箭体直径内布置多台固体火箭发动机，使推力分配、尾段承载、气动稳定和发射安装边界能够在同一套三维结构中协同校核。箭体主体采用细长圆柱构型，头部为尖锥形整流罩，用于降低跨低速飞行阶段的迎风阻力；中段为黑色主舱段，承担发动机安装、内部线束或配重布置、外表面标识以及运输握持时的结构保护；尾部设置四片后掠式稳定翼，翼面沿周向均布，根部与尾段壳体连接，后缘延伸至喷管附近，使压力中心相对质心后移，从而在发射后形成足够的静稳定裕度。

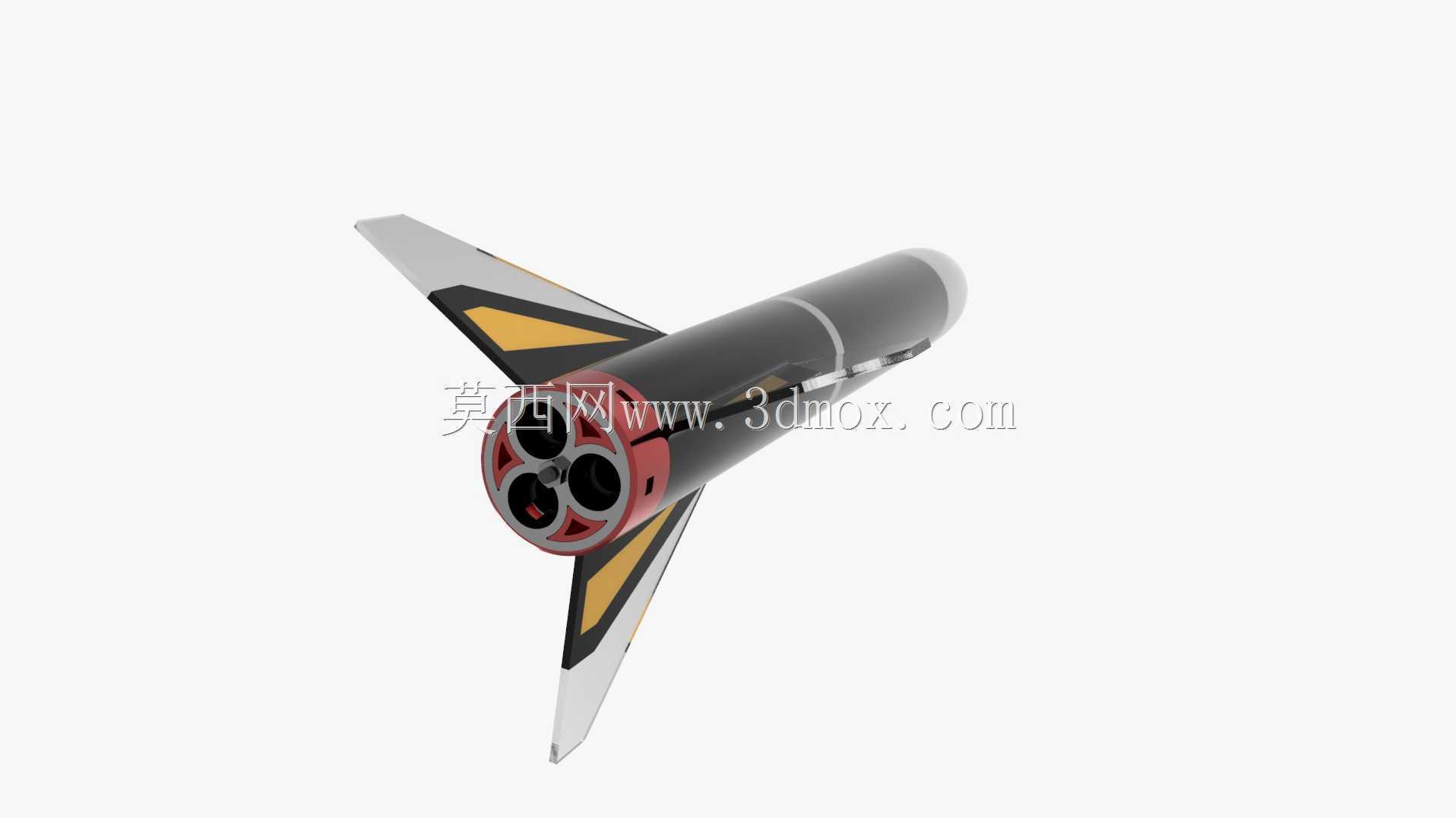

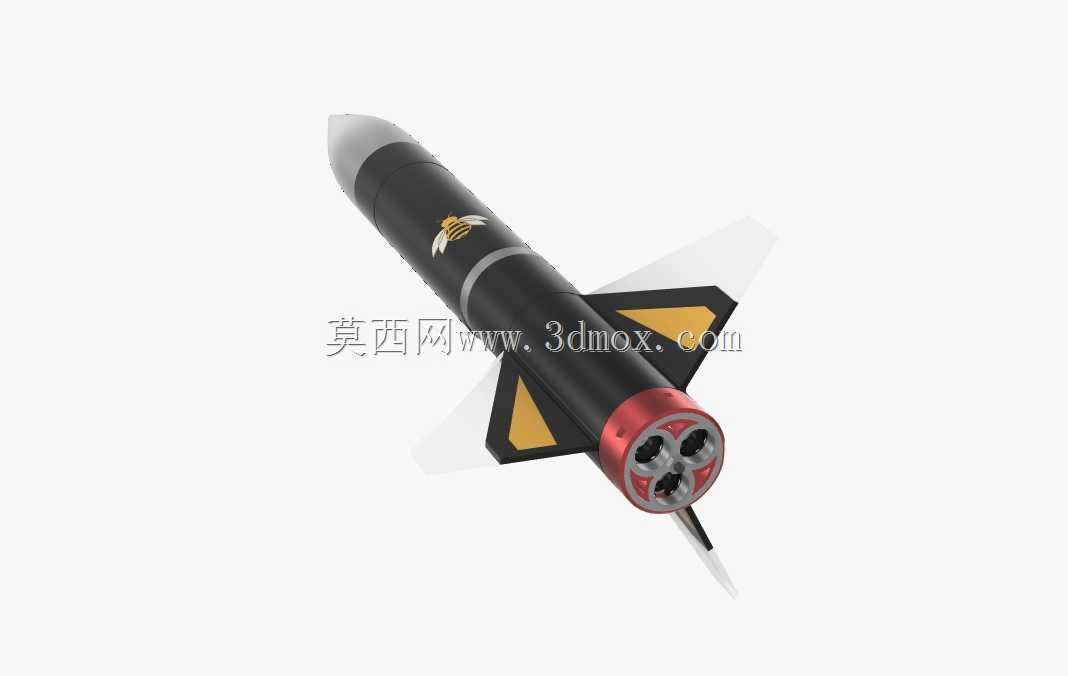

　　从实际工程使用角度看，这类火箭并不只是外观展示件，而是围绕发动机簇布局展开的结构设计。尾段红色区域对应发动机安装与喷管外露位置，三台六格令固体发动机并列或簇式安装后，需要重点控制发动机轴线与箭体纵轴的平行度。任何一台发动机的偏角，都会在点火瞬间引入侧向推力差；若安装座同轴度不足，喷流方向不一致，火箭离轨初期就可能出现滚转、偏航或俯仰耦合。因此，尾段结构在建模时应保留发动机舱定位面、挡热区域、喷管出口间隙和紧固件位置，便于后续检查发动机装入后的端面贴合情况，以及喷流之间是否存在相互干扰。

　　外形尺寸边界以二十四毫米量级发动机为基础，箭体直径需兼顾发动机外径、舱壁厚度、胶接或螺钉连接空间以及外部气动光顺要求。头部锥段与圆柱段之间应设置连续过渡，避免台阶造成局部气流分离；尾翼根部则不能简单按视觉薄片处理，需要考虑翼面厚度、根部圆角、粘接面或螺钉连接面。尾翼展向尺寸受发射导轨、储运箱和发射架宽度约束，过大的翼展会增加地面操作碰撞风险，过小则无法提供稳定力矩。后掠翼形有利于把翼面气动载荷向后传递，同时减少尾段附近喷流冲刷对翼后缘的影响，但翼尖位置仍应与喷管出口保持安全距离。

　　结构设计思路上，头部锥段、主舱段、尾段和发动机舱宜按模块化拆分。锥段可采用薄壁整流结构，内部预留配重或回收装置安装空间；主舱段承担纵向连接，需要在质心配置、壁板刚度和开口维护之间取得平衡；尾段则承受发动机推力、尾翼气动弯矩和喷管附近热影响，是全箭载荷最复杂的区域。多台发动机工作时，推力并非理想同步，点火延迟、推力上升斜率差异和燃速偏差都会产生瞬时不对称载荷，安装框需要能够传递各组发动机的轴向推力，并通过周向限位抑制发动机扭转和窜动。

　　安装边界方面，发射时火箭通常需要与导轨或发射管配合，舱体外表面的凸起、翼面前缘位置、尾部喷管伸出长度都会影响离轨姿态。模型中应明确导轨接触面或导向块位置，保证箭体在初始加速阶段不会与尾翼、喷管发生干涉。地面静置支撑时，重心应落在支撑点附近，尾翼下端与支撑面之间需要留出足够高度，防止喷流直接反射冲刷发射台。储运状态下，尖锥头部和薄翼后缘属于易损部位，外形数据可直接用于设计泡沫衬垫、分段包装箱或发射架夹持块。

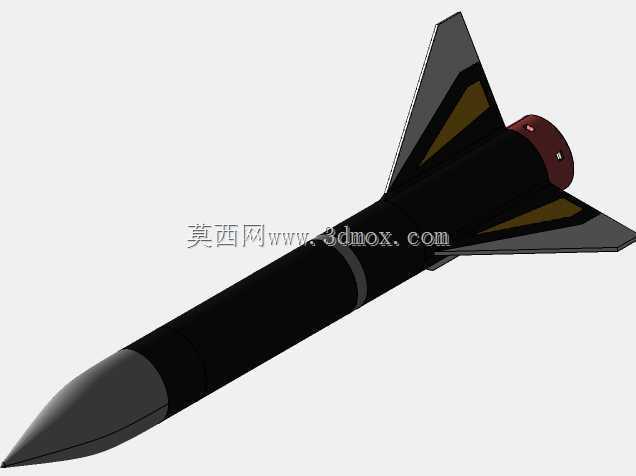

　　对于三维建模人员，该对象的价值在于把气动外形、动力布置和结构安装放在同一装配体中检查。箭体旋转对称特征适合通过草图回转生成主体，尾翼则适合建立单片后掠翼面后按周向阵列；发动机簇区域应保留独立零部件，便于调整喷管间距、安装框长度和尾段热防护范围。装配校核时，不仅要看外观是否完整，更要关注发动机装入后尾部端面是否齐平、翼根是否跨越连接缝、喷流轴线是否与翼面保持间隙，以及主舱段内部是否留有回收模块、配重物和线束通道。通过这些结构细节，模型能够从概念外形进一步转化为可用于试验方案讨论、发射架适配和加工装配参考的航天机械结构。
