固定翼无人飞行器气动外形结构

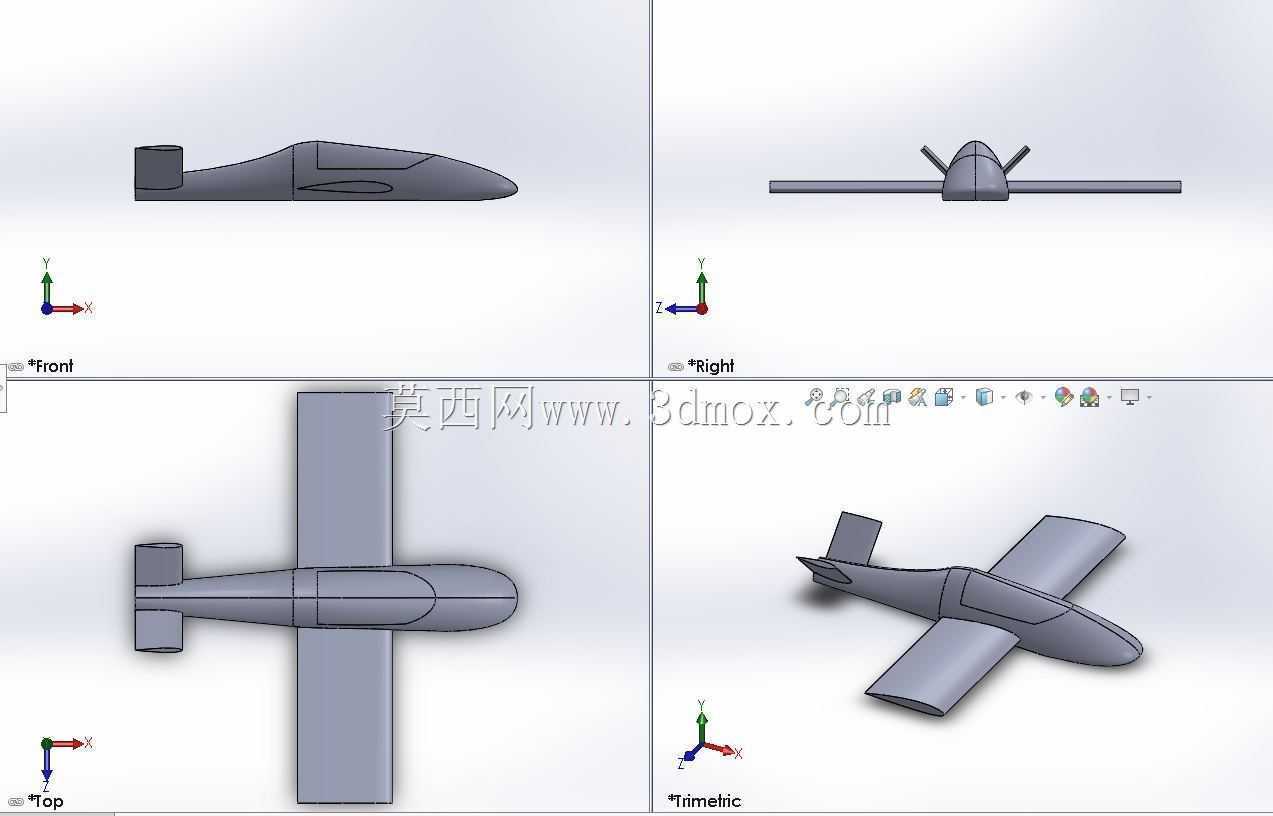

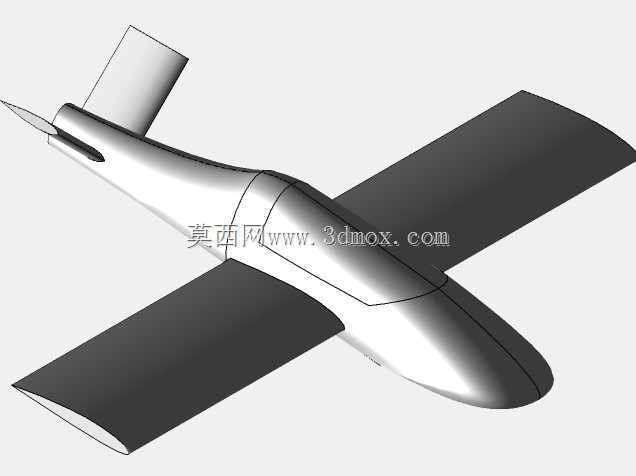

　　这套固定翼无人飞行器的三维结构，围绕低速长航时任务场景展开，机身采用流线型纺锤体构型，机头圆润收束，向机尾方向平滑过渡收窄，整体曲面连续顺滑，没有突兀的截面突变，能够在飞行过程中有效降低迎风压差阻力，减少机身表面的气流分离。机翼采用中单翼安装布局，左右机翼对称布置，翼型选用Naca2412经典低速翼型，该翼型在低亚音速飞行区间具备优异的升阻比特性，翼型厚度分布合理，既能够为机翼内部预留足够的结构件、航电设备与储能模块安装空间，又可以在常规迎角下维持稳定的升力输出，失速迎角边界宽松，对小型无人飞行器的操控容错度十分友好。机翼平面为矩形平直翼构型，翼展方向弦长保持一致，加工制造难度低，低速飞行时诱导阻力小，非常适配航测、巡检、

　　教学验证这类对低速飞行稳定性要求较高的使用场景。尾翼采用常规垂直尾翼加水平安定面的布局，垂尾垂直安装在机尾末端，能够为飞行器提供足够的航向稳定力矩，抑制飞行过程中的偏航扰动；水平尾翼对称布置在机身尾部两侧，负责提供俯仰操纵与安定力矩，保证飞行器在爬升、平飞、下降各个姿态下的俯仰通道稳定性。从结构安装边界来看，机身中轴线为整机的装配基准，左右机翼沿机身对称面对称延伸，机翼与机身的对接区域做了曲面融合过渡，既可以降低翼身交接处的干扰阻力，也能够分散机翼传递到机身的气动载荷，避免连接区域出现应力集中。机身内部沿轴向可以依次规划任务载荷舱、飞控设备舱、动力舱、能源舱的安装区间，各舱段的截面尺寸随机身外形平滑变化，

　　能够在有限的机身容积内合理排布机载设备，同时保证整机重心落在机翼气动焦点附近的合理区间，满足飞行器的静稳定度设计要求。机翼内部可以沿翼展方向布置翼梁、翼肋等承力结构，翼梁承担机翼大部分的弯曲与剪切载荷，翼肋负责维持翼型的外形轮廓，为蒙皮提供支撑，外层蒙皮可以采用复合材料或者轻木加覆膜的工艺，在保证结构刚度的前提下控制整机重量。尾翼与机身的连接位置预留了标准的安装接口，垂尾与平尾的操纵面可以通过摇臂、连杆连接到机身内部的舵机，传动路径短，操纵响应延迟小，后期维护调试时不需要拆解大面积机身结构，就可以完成舵机中立位置调整、舵量校准等常规操作。这套构型没有采用复杂的增升装置与可变掠翼设计，所有气动面外形规整，零部件拆分逻辑清晰，

　　既适合作为航空院校气动课程的演示验证模型，帮助学习者直观理解翼型参数、机翼布局、尾翼配平对飞行性能的影响，也可以作为小型固定翼无人机原型机的结构设计参考，在完成气动外形校核之后，直接对接后续的结构详细设计、工艺拆分与样机试制工作。整机外形的曲面建模全程保持G2连续过渡，没有出现曲面褶皱、曲率突变的问题，导入仿真软件进行气动网格划分时，可以大幅减少几何修复的工作量，直接开展不同迎角、不同飞行速度下的升阻特性仿真计算，为后续的飞行参数整定提供可靠的几何基础。
