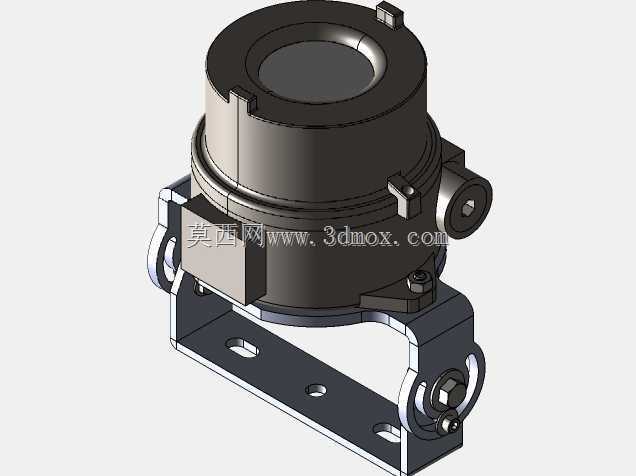

　　这套结构围绕危险工况下的固定式警示照明需求展开，灯具本体采用厚壁铝合金壳体配合圆周方向的防爆接合面，整体由灯头腔体、侧置接线盒、可调角度安装支架三部分构成，建模时需要重点还原隔爆面的配合间隙、紧固件的沉台深度以及支架铰接处的锁紧结构。灯头部分为圆形回转体，前端透镜区域做了下沉式保护边，避免现场搬运或巡检时直接磕碰透光面；壳体侧壁预留的散热筋与铸铝外壳一体成型，既承担LED工作时的热传导，也作为壳体加强筋提升抗冲击能力。侧方接线盒采用独立腔体设计，电缆引入位置带压紧螺母与密封垫圈，进线方向可根据现场桥架走向调整，腔体内部留出接线端子排的安装空间，隔爆接合面的止口长度与间隙需符合爆炸性气体环境用电气设备的结构要求。

　　从应用场景看，这类灯具主要布置在石油化工装置区、油气储罐周边、喷漆车间、煤粉制备厂房等存在可燃性气体或粉尘的区域，用于设备运行状态警示、通道边界指示以及故障点位的红色信号提示。宽压直流供电的设计使其可直接接入厂区直流应急电源、太阳能供电系统或车载移动设备的直流回路，避免交流布线在防爆区域内的额外隔离成本。灯具点亮时红色光在烟雾、粉尘或低照度环境下穿透性更强，相比普通白炽警示灯，LED光源无灯丝、抗振动，在泵组、压缩机旁等持续振动的位置不易出现灯丝断裂问题。

　　安装结构上，底部支架为折弯铝板加两侧铰接耳板的组合，支架底板开长圆形安装孔，允许在焊接底座或钢结构梁上有一定的孔位偏差补偿；铰接轴穿过灯体后部的双耳座，通过六角螺母与弹垫锁紧，松开螺母后灯体可在俯仰方向调整照射角度，调整到位后依靠轴肩摩擦力与锁紧力矩固定，角度调整范围覆盖从近场俯照到远距离仰射的常用工况。建模过程中支架与灯体的运动间隙需要单独校核，保证极限角度下壳体与支架不发生干涉，同时铰接处的平垫、弹垫、开口销等防松零件要完整装配，还原现场实际的防松逻辑。

　　结构设计思路上，外壳所有外露棱边均做圆角过渡，避免应力集中，也减少铸件冷却时的缩裂倾向；灯头与接线盒之间的连接法兰采用多颗内六角螺钉圆周均布，螺钉沉入沉孔后不高出壳体外表面，防止外部积尘堆积也便于清洁维护。光源腔与接线腔之间的隔板预留穿线孔，导线穿过处用密封填料封堵，保证两个腔体各自的隔爆完整性。透镜采用钢化玻璃，与壳体之间垫耐老化橡胶密封圈，通过前端压圈压紧，压圈与壳体间采用螺纹配合并设防松紧定螺钉，长期温度循环下不会松脱。

　　外形边界方面，灯体主体直径控制在三百毫米级以内，整体高度连同支架约为灯体直径的一点二倍，支架底板的安装孔间距按常见钢结构檩条与设备机座的预留尺寸设计，单灯重量控制在单人可徒手安装的范围内，不需要额外吊装辅助。接线盒侧面的电缆入口默认配置一个密封接头，另一侧预留备用堵头，方便用户从左右两侧任选进线方向。灯具外部所有金属件均做阳极氧化或喷塑处理，铝框架本色氧化后在沿海盐雾环境下也能保持较好的耐蚀性，紧固件采用不锈钢材质，避免异种金属接触处的电化学腐蚀。

　　从选型与建模校核角度，需要关注几个工程细节：一是隔爆面的粗糙度与配合长度在三维模型中要通过止口尺寸准确体现，不能简化成普通配合；二是支架铰接处的销轴要保留足够的剪切截面积，承受灯体自重叠加振动载荷；三是LED基板与壳体之间的导热接触面要平整，模型中体现基板安装面的加工平面；四是密封圈的压缩量按截面直径的百分之二十至三十控制，建模时沟槽尺寸与之匹配。整套装配完成后，灯具可在不破坏外壳完整性的前提下完成光源检修，打开灯头压圈即可更换透镜或光源组件，接线腔单独开盖接线，维护时不需要拆卸整体安装支架，降低了高空或危险区域内的作业时间。红色发光面在泛光配置下光束角较宽，覆盖大面积区域警示，聚光配置下光束集中，可用于远距离点位指示，两种光学配置共用同一套壳体与安装结构，仅透镜与光源基板布置不同，这一点在系列化产品建模时可通过配置参数快速切换。
