带沥水篮手提塑料清洁拖把桶设计

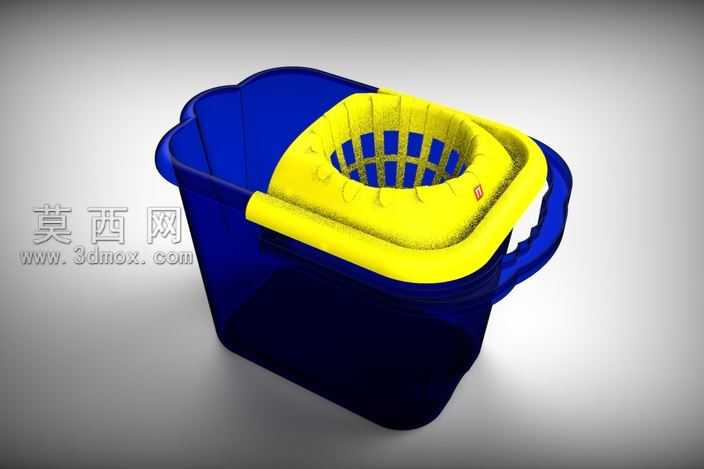

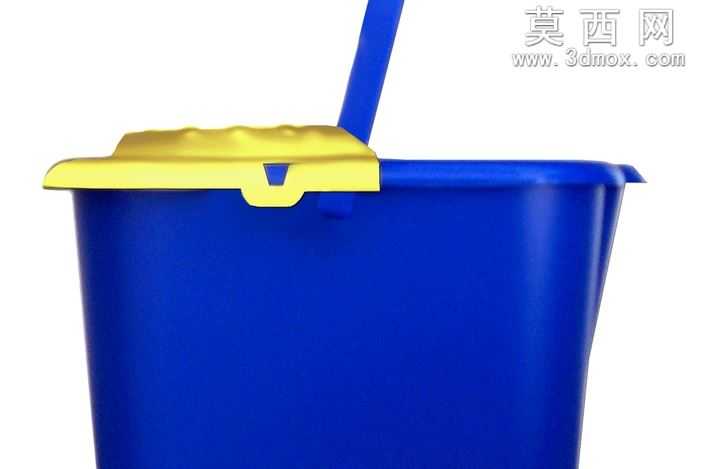

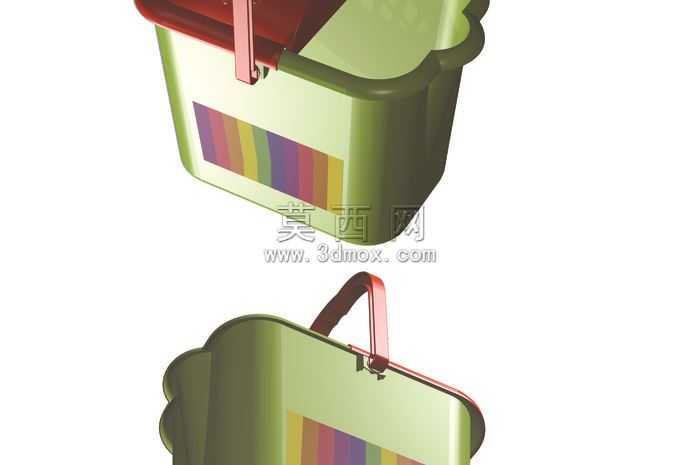

本作品为带沥水结构的手提式塑料清洁桶三维建模成果，建模过程依托NX三维软件完成全参数化构建，从产品实际使用场景出发还原结构细节。建模阶段首先绘制桶身的基础轮廓草图，考虑到握持与放置的实用性，桶身采用带圆角的类方型截面设计，侧边延伸出一体化的弧形提手结构，提手与桶身衔接处做了加厚过渡处理，避免实际使用中出现应力集中断裂的问题，桶身壁厚按照常规注塑成型工艺要求设置均匀厚度，保证后续生产的脱模可行性。桶内配套的沥水篮是模型的核心结构部分，建模时先构建沥水篮的环形支撑边框，边框与桶身上沿做适配的卡扣定位结构，保证沥水篮放置后不会出现移位晃动，沥水篮中部的沥水区域采用阵列式格栅设计，格栅间隙均匀分布，既能够满足拖把头旋转脱水时的沥水需求，又保证整体结构的支撑强度，格栅边缘全部做圆角钝化处理，避免使用过程中剐蹭拖布纤维。材质与渲染阶段，桶身部分赋予半透明深蓝色塑料材质，调整材质的折射与粗糙度参数，还原硬质透明塑料的通透质感与轻微磨砂触感，沥水篮部分选用明黄色不透明硬质塑料材质，通过色彩对比清晰区分两个功能部件，提手部分与桶身采用同材质设置，渲染时搭建柔和的影棚光照环境，添加柔和的地面反射效果，多角度呈现产品的结构层次与外观质感。设计思路上充分考虑家用清洁场景的使用需求，整体结构无多余冗余设计，桶身的大容量设计可以满足单次清洁的储水需求，沥水篮与桶身的可分离结构也方便后续倾倒污水与清洁桶体，一体化提手的弧度贴合手部握持曲线，拎取移动时更加省力，所有结构细节都匹配注塑生产的工艺要求，无倒扣、壁厚不均等不利于量产的结构问题，可直接用于后续的产品开模与生产参考。
