二十四毫米口径探空模型火箭结构

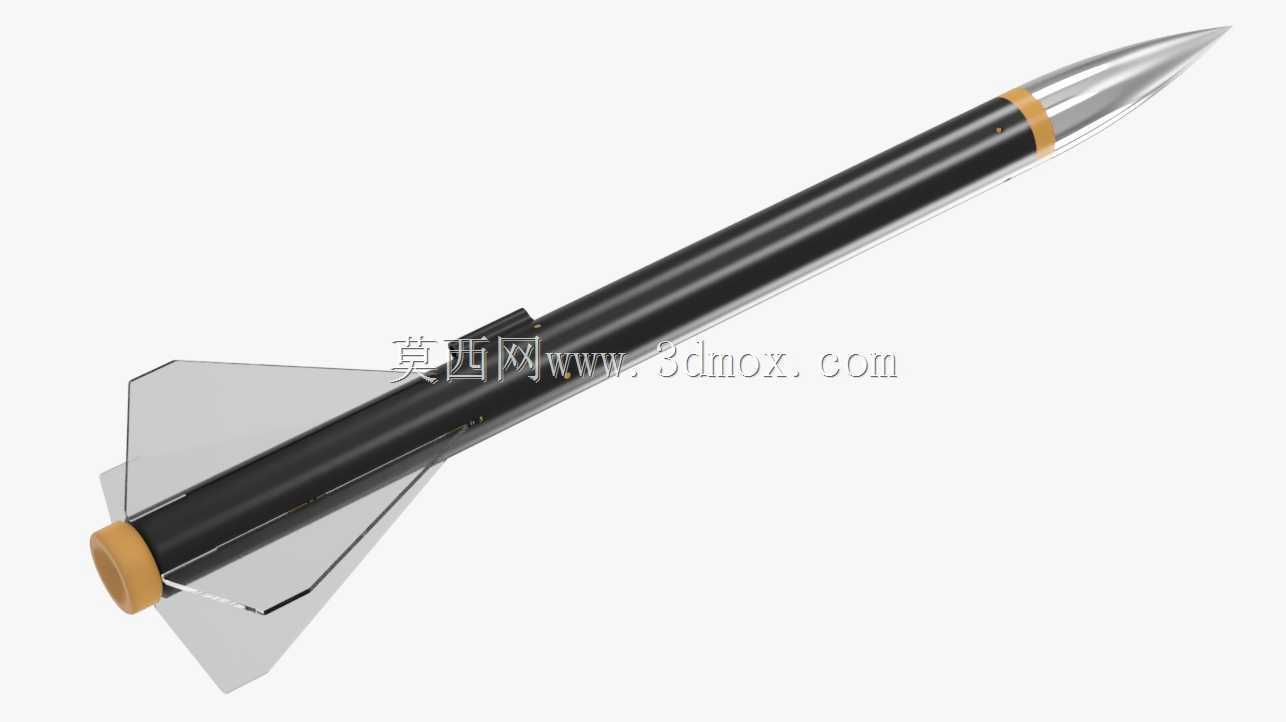

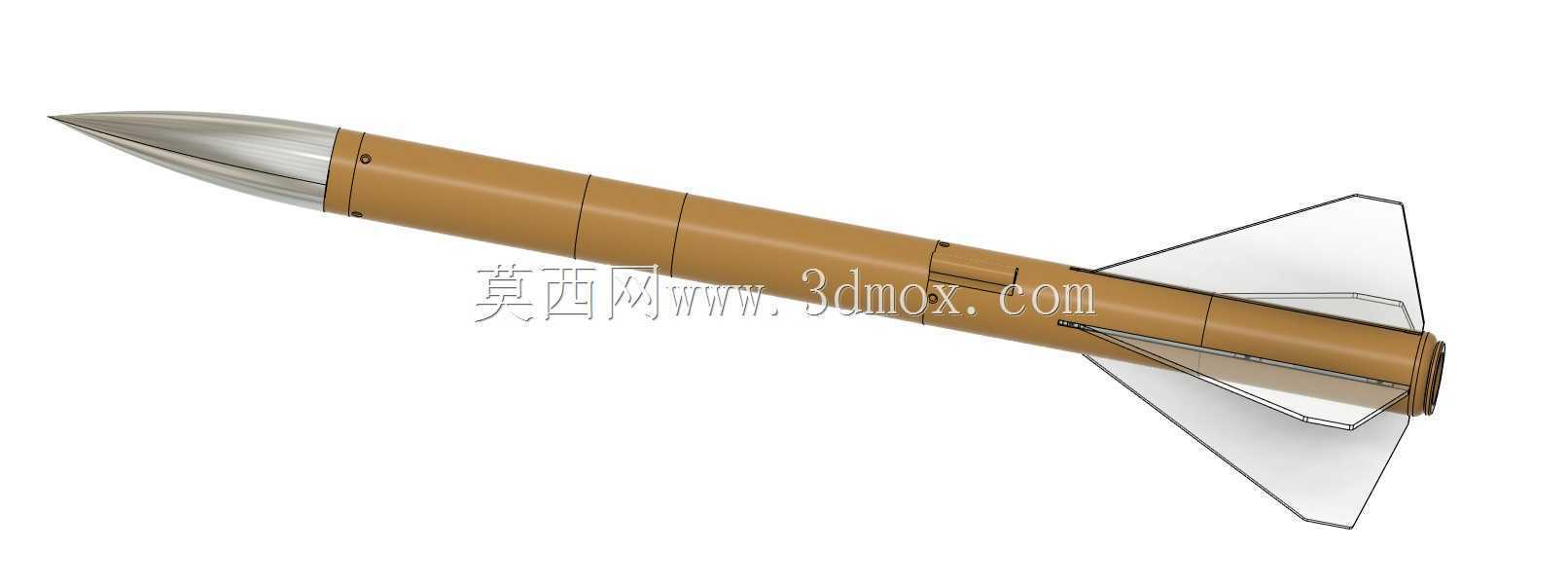

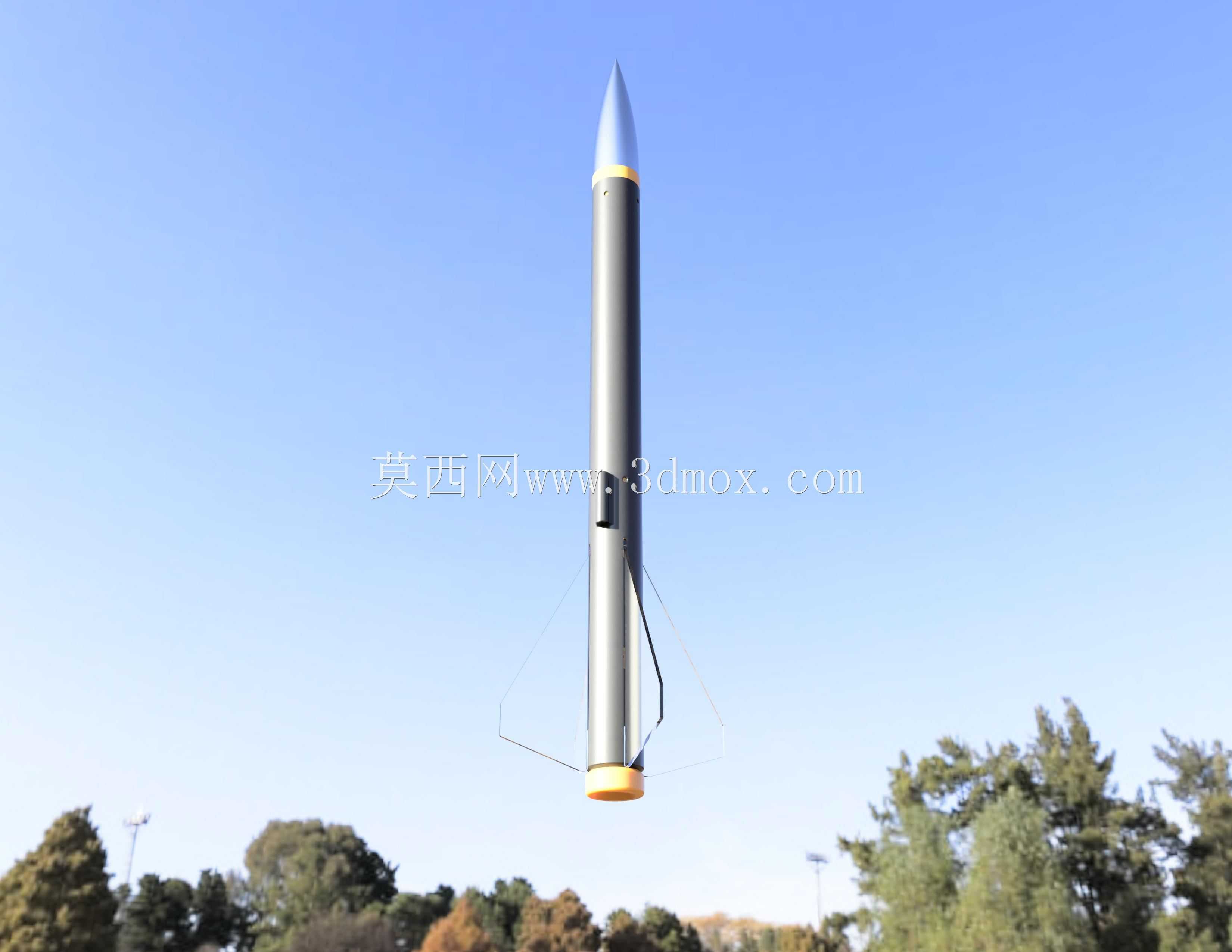

　　这套二十四毫米口径模型火箭结构面向低空探空、航模试验、教学演示与小型气动验证场景，整体围绕轻质量、低阻力、可重复装配和发射安全展开。箭体采用细长圆柱布局，头部设置锥形整流罩，尾部布置四片稳定翼，并通过发动机舱、尾段固定件和导向结构形成完整飞行单元。实际使用中，这类结构常被用于校园航空航天课程、模型火箭俱乐部发射活动、简易飞行轨迹观察以及尾翼稳定方案验证；在工程训练里，也可作为薄壁筒体、翼片连接、发动机限位和头锥配合的典型案例。

　　箭体主体承担容纳推进组件、维持外形和传递飞行载荷的作用。圆筒段需要在质量与刚度之间取得平衡，壁面不能过厚，否则起飞重量增加，推重比下降；壁面过薄又会在运输、上架和发动机工作振动中出现局部凹陷。建模时应重点控制筒体同轴度，使头锥、尾段和发动机安装轴线保持一致。轴线偏差会让推力方向偏离质心，飞行初期容易形成滚转以外的偏航力矩，严重时表现为离架后抬头、侧摆或弧线飞行。筒体各段之间采用插接或止口配合，配合长度既要保证装配后不松脱，也要留出拆装余量，便于回收后检查内部状态。

　　头部整流罩采用尖锥过渡形式，主要作用是降低前段压差阻力，并让气流沿箭体表面平顺后移。锥段与圆柱段的衔接处应避免台阶和突变，台阶会在局部产生气流分离，使阻力和扰动同时增加。若头锥内部需要布置配重或小型载荷，质量位置应尽量靠近前端但不能过度前移，需结合质心与压力中心关系校核。模型火箭的稳定裕度通常依赖质心相对压力中心靠前的位置，尾翼面积、箭体直径、头锥长度和内部器件布置都会影响这一关系。结构设计时不能只追求外形尖锐，还要让质心、压心和转动惯量处于合理范围。

　　尾部稳定翼采用薄板翼面形式，四片翼沿周向均布，翼根与筒体连接，翼梢向外展开。翼面后缘与喷口区域保持适当距离，既避免发动机高温燃气直接冲刷翼根，也保证尾翼在低速离架阶段提供足够恢复力矩。翼片本身需要控制平面度和安装角，对称翼片之间的角度偏差会带来不对称升力；若翼面存在明显安装倾角，还可能诱发持续滚转。轻度滚转对减小偏心影响有一定帮助，但 uncontrolled 的高速滚转会增加回收难度，也会让翼根承受交变载荷。翼根连接处是受力关键区，发射加速、气动弯曲和着陆冲击都会在该处形成集中应力，建模时应体现贴合面、加强片或连接槽的实际传力路径。

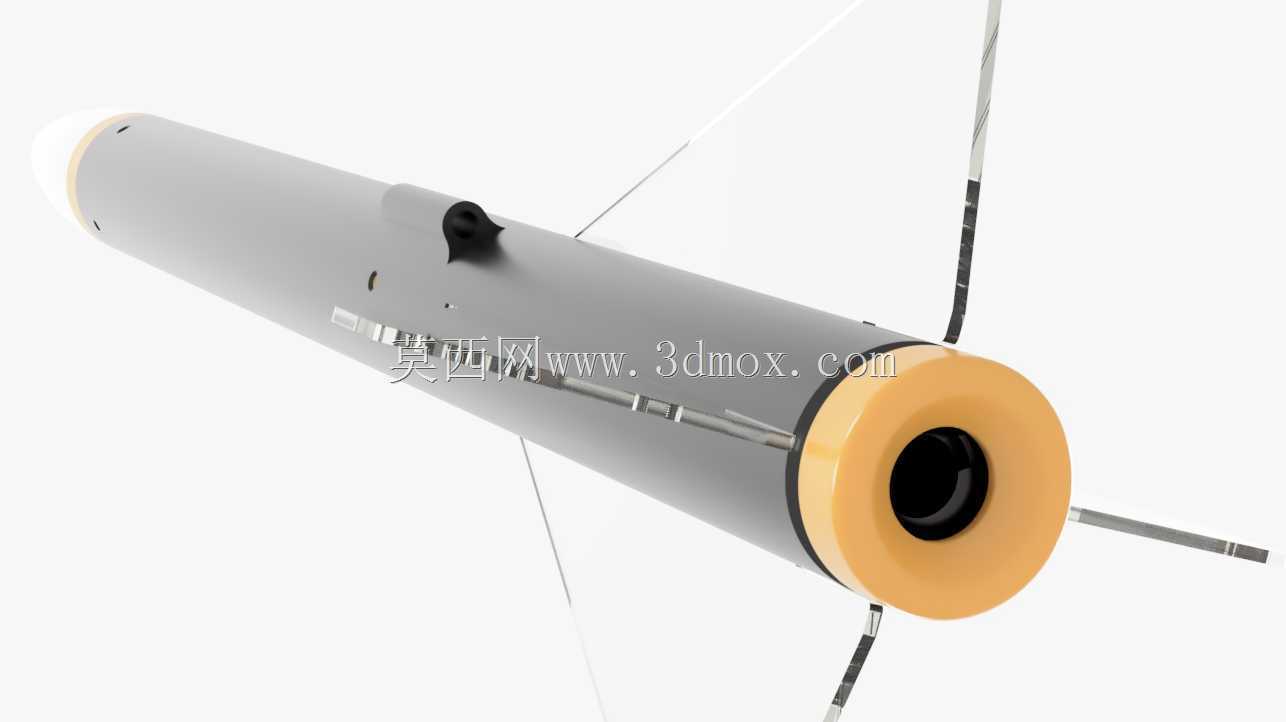

　　发动机舱位于箭体后段，负责固定固体推进组件并承受推力。发动机轴线必须与箭体轴线重合，前端需要设置可靠限位，防止推进组件在点火后向前窜动；后端则通过尾段结构保持喷口轴向位置，使燃气沿箭体后方排出。尾段端面可设置与发射杆配合的导向结构，发射初期速度低，尾翼气动效率尚未充分建立，导向件承担约束横向位移和保持初始姿态的作用。导向部位与发射杆之间应保留合理间隙，间隙过小容易因灰尘、轻微弯曲或涂层摩擦造成卡滞，间隙过大则会削弱离架前的导向效果。

　　从安装边界看，二十四毫米直径决定了筒内器件布置空间较为紧凑，推进组件、回收装置、连接件和头锥固定段都要沿轴向有序排布。内部零件不能只按外径塞入筒体，还要考虑装配顺序：通常先完成尾段与发动机限位结构，再布置筒内连接和回收相关部件，最后完成头锥合装。若需要增加载荷舱，应优先利用头锥后方或筒段中部空间，并在每次改动后重新核算质心。外伸尾翼的展长决定了发射架、运输箱和支撑夹具的最小宽度，翼梢不能与发射杆、地面支架或相邻设备发生干涉。

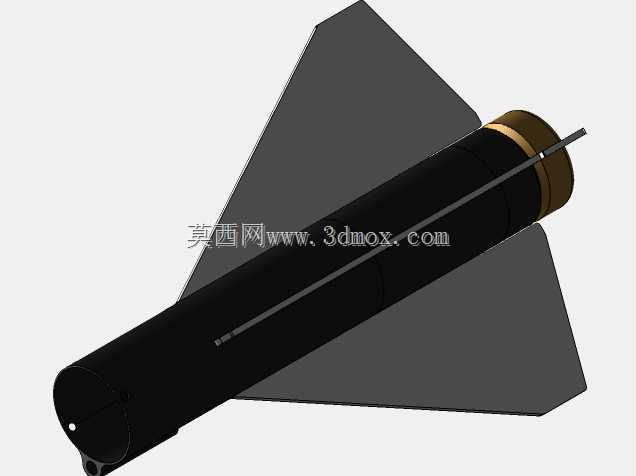

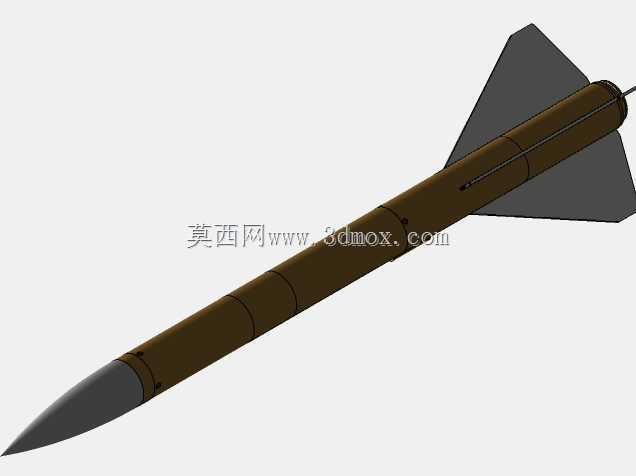

　　三维建模过程中，筒体可按回转体思路建立，头锥与筒段衔接处需要检查曲率连续和端面同心；尾翼则应先确定单片翼型轮廓，再按周向阵列复制，阵列后逐一核对翼根贴合间隙。对于实际加工而言，薄翼片适合激光切割或轻型板材加工，筒段和头锥可通过轻质材料成形或打印制作；不同材料连接时，热膨胀、粘接面积和局部刚度都要考虑。喷口附近不应布置耐热能力差的零件，翼根和尾段若处于高温燃气影响区，应保留隔热距离或采用耐热结构。

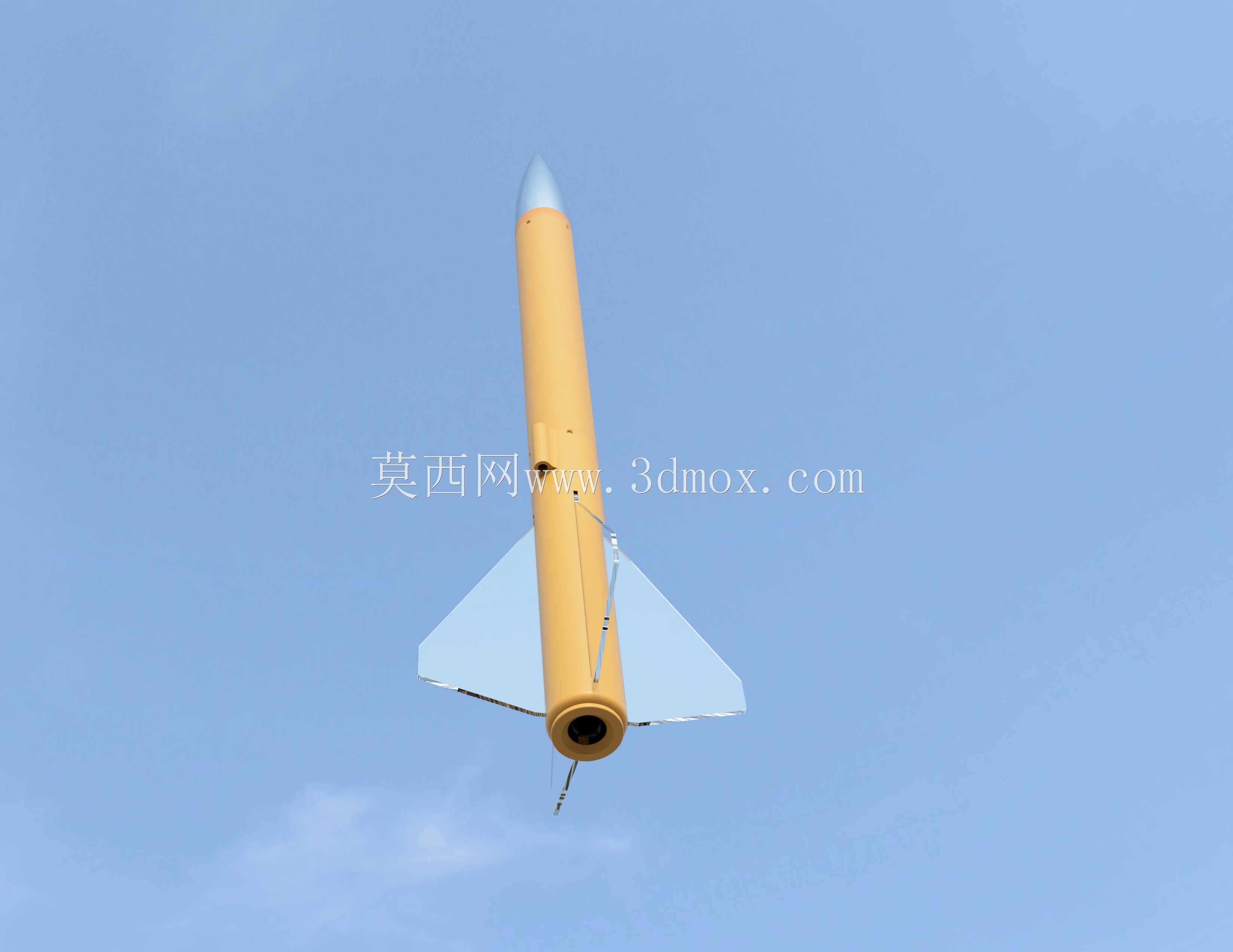

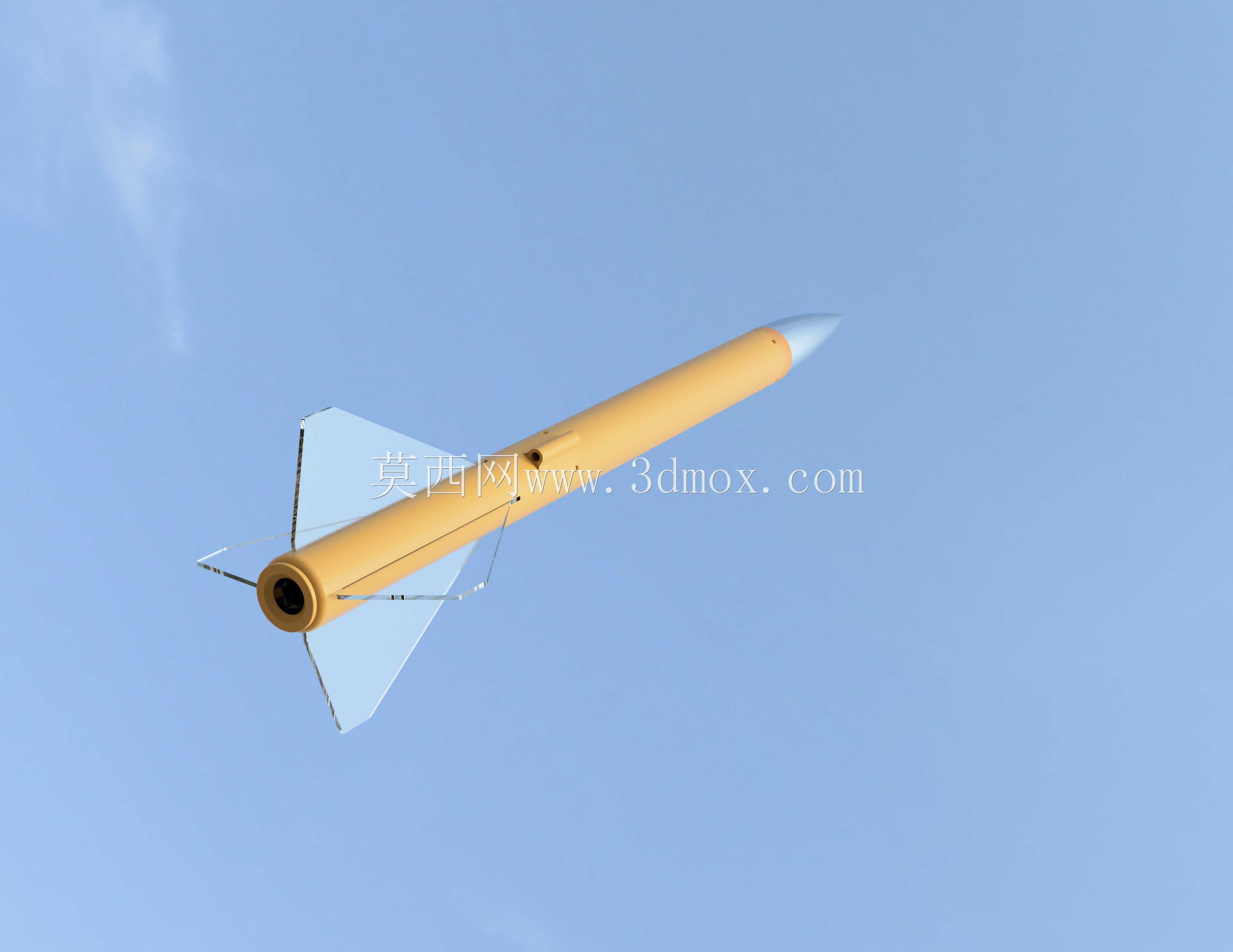

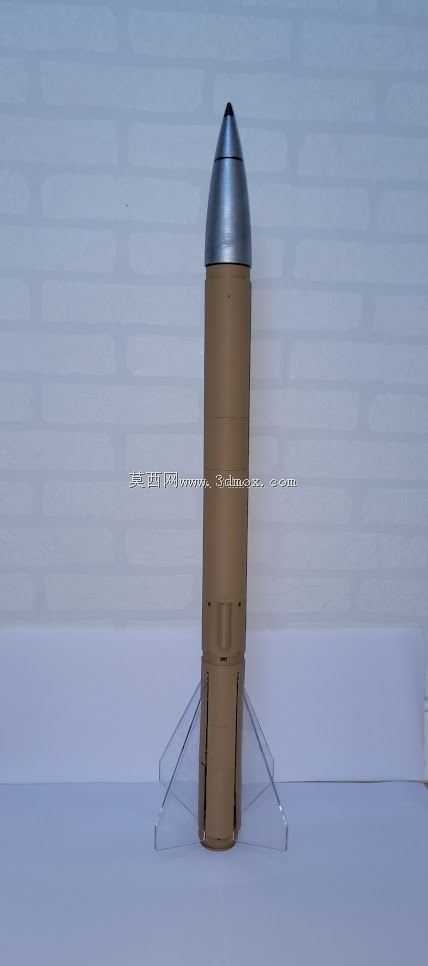

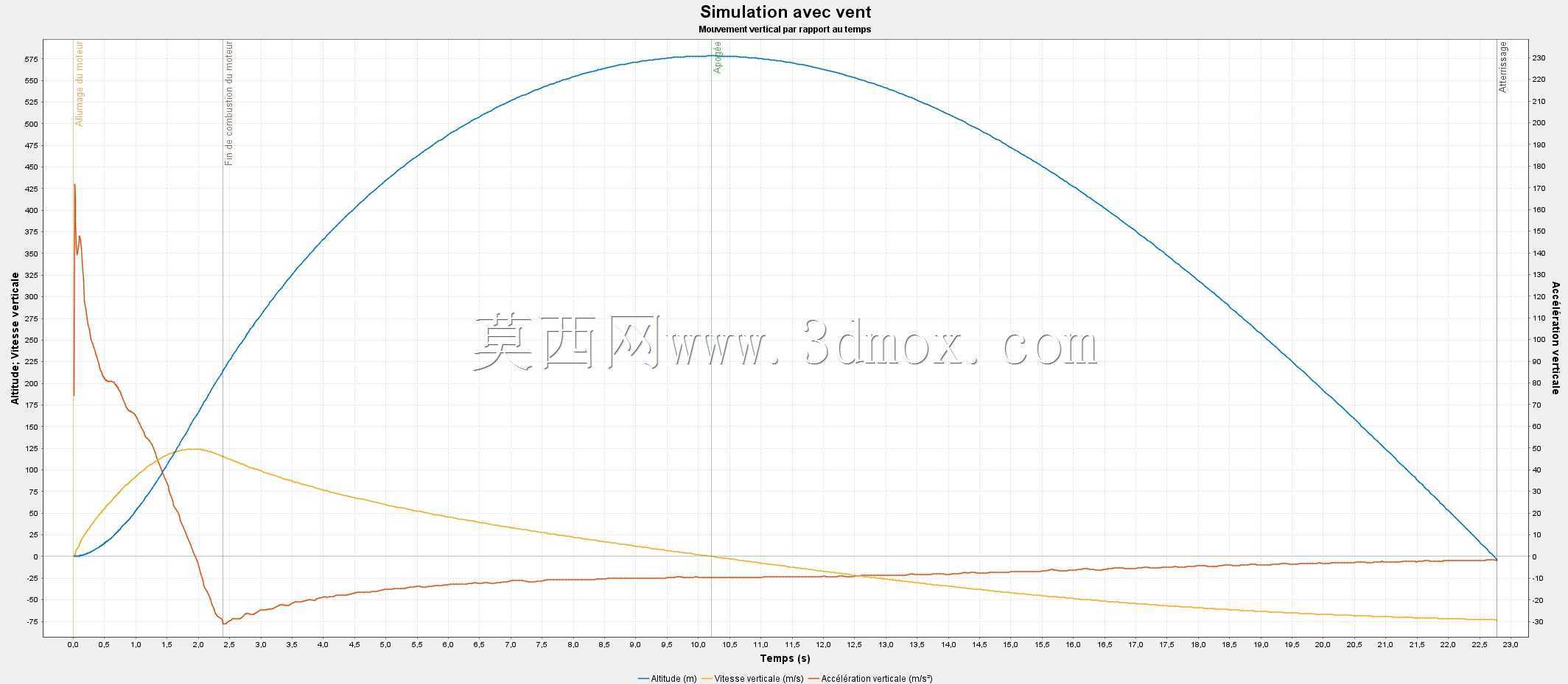

　　该结构的功能特性集中在稳定飞行、简单维护和快速发射准备。外观上，黄色箭体与浅色尾翼形成清晰视觉区分，便于飞行过程中观察姿态；头锥尖端、圆筒主体和后扩尾翼构成典型火箭轮廓。工程审阅时，应重点检查头锥配合深度、尾翼对称度、发动机限位、发射导向间隙、筒体直线度以及回收连接点的承载连续性。通过这些细节约束，模型既能保持较低气动阻力，也能在起飞、爬升、惯性飞行和回收阶段维持稳定、可重复的结构表现。
