内燃机传动连杆总成结构设计

　　这套连杆结构的建模工作，是围绕中小功率内燃机曲柄连杆机构的实际装配需求展开的，整个零件的几何搭建完全贴合车间里真实装机的连杆毛坯与机加工成品的形态，没有做脱离生产实际的夸张造型。先从装机场景说起，这类连杆主要用在单缸或者小排量多缸汽油机、柴油机里，一头套在曲轴的曲柄销上，另一头通过活塞销和活塞组件相连，燃烧室里燃气爆发产生的往复直线推力，就是通过这个零件转换成曲轴的旋转扭矩，最终向外输出动力，除了常规车用、农用机械的内燃机之外，小型发电机组、园林动力机械、小型工程机械的动力端也会用到同结构形式的连杆构件。

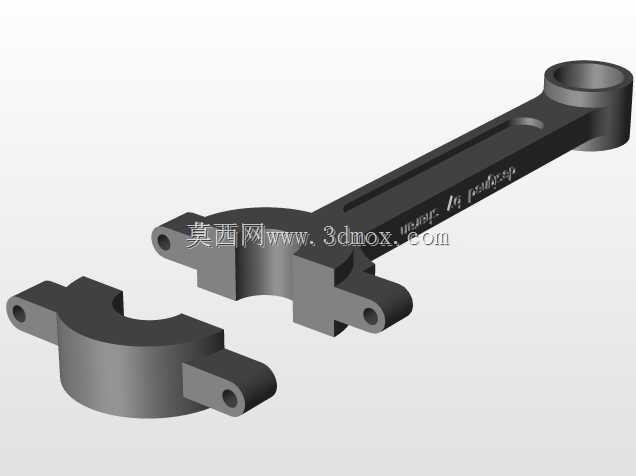

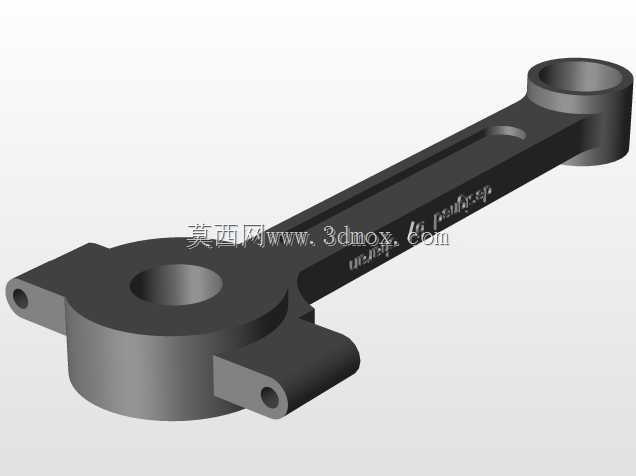

　　从结构功能拆分来看，模型里尺寸更大的下端是连杆大头，用来和曲轴曲柄销配合，大头两侧预留的凸台小孔是润滑油道的工艺孔或者螺栓定位孔，装机的时候大头一般会做成分体式，搭配连杆瓦盖、连杆螺栓把曲柄销夹紧，轴瓦内嵌在大头内孔里，工作时曲轴高速转动，轴瓦和曲柄销之间建立压力润滑油膜，避免金属直接干磨。尺寸更小的上端是连杆小头，内孔用来压装连杆衬套，活塞销穿过衬套中间的孔，把活塞和连杆铰接在一起，小头侧壁开设的细小油孔负责把曲轴箱飞溅上来的润滑油引入衬套摩擦面，给活塞销的往复摆动提供润滑。中间连接大小头的长杆部分是杆身，这个模型的杆身采用了内燃机连杆最经典的工字形截面，这种截面设计的优势非常明确：在相同的零件重量、相同的材料消耗前提下，工字形截面的抗弯截面模量远大于实心矩形或者圆形截面，既能扛住活塞做功瞬间上万牛的爆发压力冲击，又能控制连杆自身的往复运动质量，降低曲轴高速旋转时的惯性载荷，杆身表面预留的凹槽结构一方面是锻造毛坯的拔模工艺需求，另一方面也可以在整机运转时引导润滑油顺着杆身流向大小头的摩擦副位置。

　　建模过程中对安装边界的把控完全按照实际装机逻辑来：大头内孔的同轴度、小头内孔和大头内孔的中心距是整个零件最核心的尺寸参数，中心距的公差会直接影响发动机的压缩比，一旦中心距偏差过大，活塞到达上止点的位置就会偏移，轻则动力输出不足，重则活塞顶撞气门造成整机报废。两个孔的轴线平行度要求也极高，如果平行度超差，连杆装到曲轴上之后会出现偏磨，轴瓦会局部过热烧蚀，活塞在气缸套里也会偏磨拉缸。大头两侧的定位凸台尺寸要和曲轴箱内部的避让空间匹配，连杆在曲轴上随曲轴做回转运动时，整个运动包络面不能和曲轴箱内壁、曲轴平衡块发生运动干涉，设计校核的时候要把曲轴从0度到720度的完整工作循环全部走一遍运动仿真，确认所有转角位置连杆和周边零件都留有至少1毫米以上的安全间隙。小头的外圆直径要小于活塞内腔的销座间距，保证连杆小头能顺利伸入活塞内腔完成活塞销的装配，杆身的工字形截面的壁厚要兼顾锻造工艺可行性，壁厚太薄的话模锻的时候金属充型困难，容易出现锻造缺料，壁厚太厚则会让零件整体重量超标，增大曲轴的动平衡负担。

　　从受力设计的角度考量，连杆工作时承受的载荷是交变的，做功行程里它承受活塞传递的压应力，进气行程活塞下行的时候它又要承受拉应力，同时曲轴转动带来的横向惯性力还会让杆身承受弯曲载荷，所以在大小头和杆身的过渡位置都做了大圆角平滑过渡，避免截面突变带来的应力集中，防止发动机长时间高负荷运转时过渡位置出现疲劳断裂。整个零件的外形棱角都做了符合机加工和锻造要求的倒角，没有尖锐的应力集中棱边，三维模型的几何特征完全可以直接对接后续的有限元受力分析、模锻模具设计以及机加工工艺卡编制工作，结构细节还原度完全满足动力机械零部件设计的评审需求。
