防爆型低间距LED投光灯具结构

　　该灯具结构主要面向存在挥发性气体、漆雾或粉尘聚集风险的工业照明场景，常见于喷漆房、化工车间、油气辅助区域、仓储低顶通道以及需要分区照明的防爆作业面。与普通厂房照明不同，这类区域对光源可靠性、外壳防护、散热路径和安装维护方式都有更严格的约束，灯具不能只按发光功率进行选型，还需要结合安装高度、照射角度、周边障碍物和检修空间综合判断。

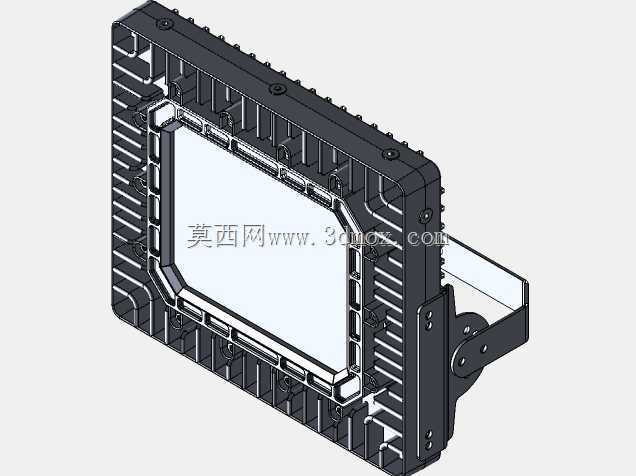

　　从结构组成看，产品采用矩形发光面与厚重边框组合，前部为透光与密封区域，后部布置密集散热筋，侧面设置可调安装支架。发光面板占据正面主要面积，边框通过多组紧固件形成连续压紧结构，有利于保证透镜或玻璃面板与壳体之间的密封连续性。后部散热筋沿壳体外侧呈规则排布，筋片高度、间距和走向兼顾热传导与结构刚性，既扩大与空气接触面积，也避免壳体在长期受热后出现明显变形。

　　设计思路上，该灯具没有采用单一整体光源板的方式，而是将发光与驱动功能拆分为多个独立模块。多组LED板分区布置，单组驱动异常时，其余区域仍可维持照明，这种冗余思路适合危险场所对连续照明的要求。光源工作时不依赖灯丝发热发光，抗冲击和抗振动能力相对更好；配合固态封装结构，可降低频繁启停、现场震动和瞬时通电对照明连续性的影响。

　　壳体材料选用无铜铝合金并经表面涂层处理，重点在于控制重量、提高耐腐蚀能力并保证散热效率。铝合金本体能够把LED基板产生的热量较快传导到后部筋片，外部涂层则提升在潮湿、漆雾或轻微腐蚀环境中的表面稳定性。壳体边角、支架连接孔和密封面均保留足够壁厚，使灯具在吊装、壁装或支架安装时能够承受紧固件预紧力，不因局部应力集中造成密封失效。

　　后部散热结构不是单纯增加筋片数量。筋片之间需要保留空气流通通道，若间距过小，粉尘和漆雾附着后会堵塞流道，导致热阻上升；若筋片过高，又会增加运输和安装过程中的磕碰风险。模型中筋片与主体一体延伸，形成较大的热扩散区域，中心光源位置的热量可向四周边框和外侧筋片逐级传递，避免热点集中在发光板中部。

　　安装边界方面，灯具后侧支架提供角度调节能力，支架通过铰接孔与壳体连接，可根据照射方向调整俯仰角。实际布置时，应在灯具背部预留散热空间，不宜将散热筋紧贴墙面或管线；侧面和上方也要留出检修余量，便于打开边框、检查密封条和更换内部模块。若用于低顶场所，灯具外轮廓与吊装点之间的距离需要提前校核，避免支架摆动范围与风管、电缆桥架或工艺管道发生干涉。

　　光学覆盖上，产品强调宽角度扩散照明，适合较低安装高度下获得较大的均匀照射面。与窄角远投灯具相比，宽角配光可减少灯下区域过亮、周边快速衰减的问题，但在布置时仍需按工作面高度校核灯距，防止相邻灯具重叠不足形成暗带。矩形发光面与横向壳体形态也使其更适合沿通道、喷漆室侧壁或生产线上方成排安装。

　　从三维建模角度看，该结构的重点集中在壳体压铸特征、散热筋阵列、边框密封面、支架铰接关系和紧固件布局。建模时需要保留筋片根部圆角、安装孔沉台、边框压合面以及支架旋转空间，不能只追求外观相似。对于工程选型人员，则应关注灯具整体厚度、背部散热余量、支架可调角度、电缆引入位置以及现场维护时的拆装方向，使照明设备在危险环境中既满足照度需求，也具备长期稳定运行的结构基础。
