五毫米贴片可调射频电感线圈结构

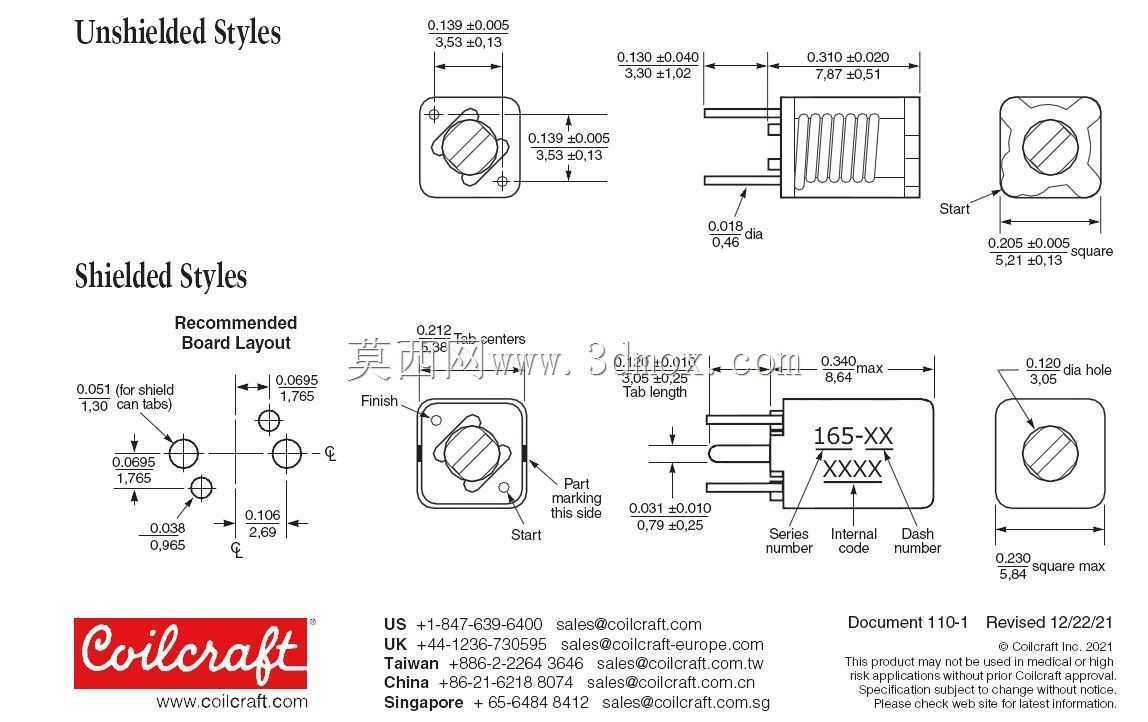

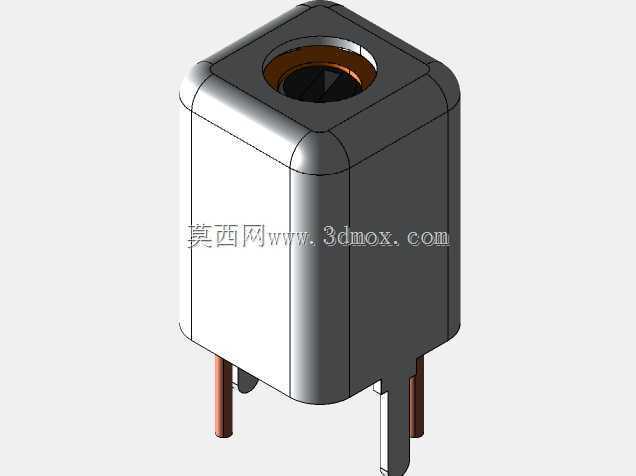

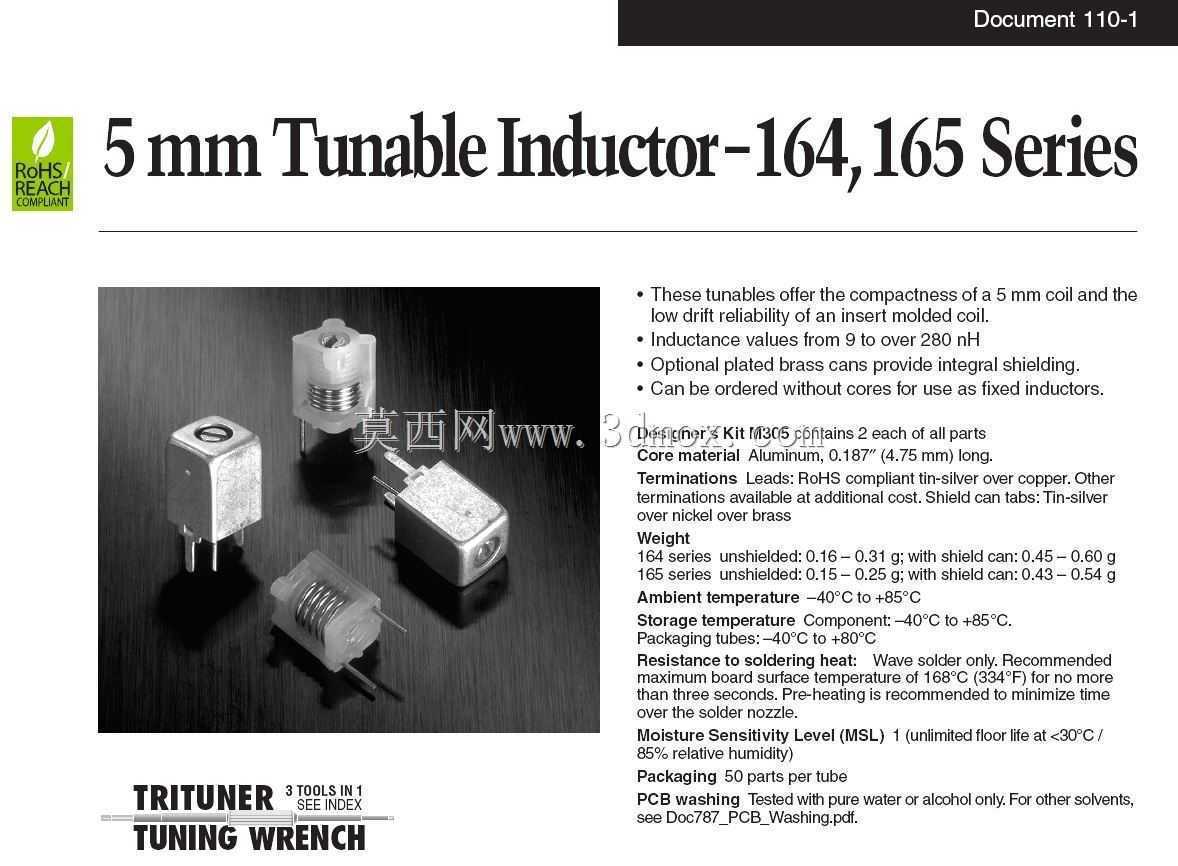

　　该可调射频电感主要面向小尺寸无线电前端、谐振选频网络、阻抗匹配回路以及高频测试夹具等场景。器件采用约五毫米见方的塑封主体，底部两根直插引脚沿对角方向布置，引脚跨距对应五毫米安装边界，可落入3.5毫米乘3.5毫米的网格焊盘区域，在密集电路板上占用空间较小。建模时将橙色塑料骨架、内部铜质绕线、顶部可调磁芯和底部插针分别独立表达，便于结构工程师在整机布局中检查干涉，也便于硬件工程师理解磁芯调节对电感量的影响。

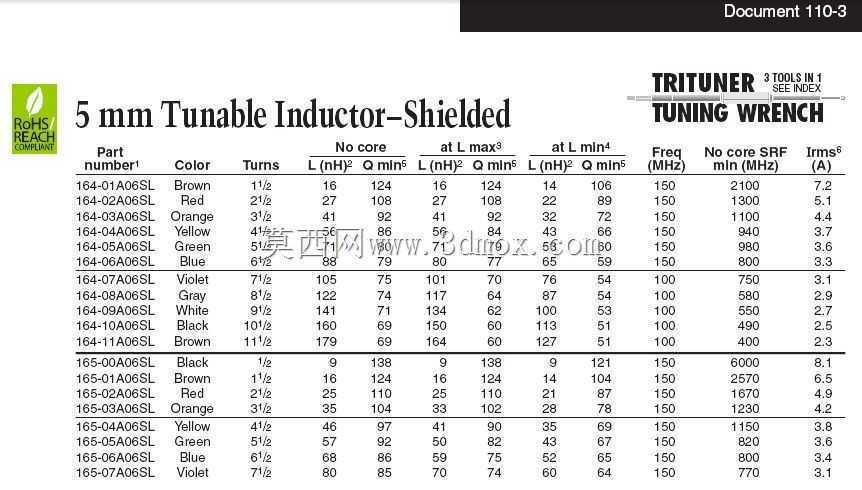

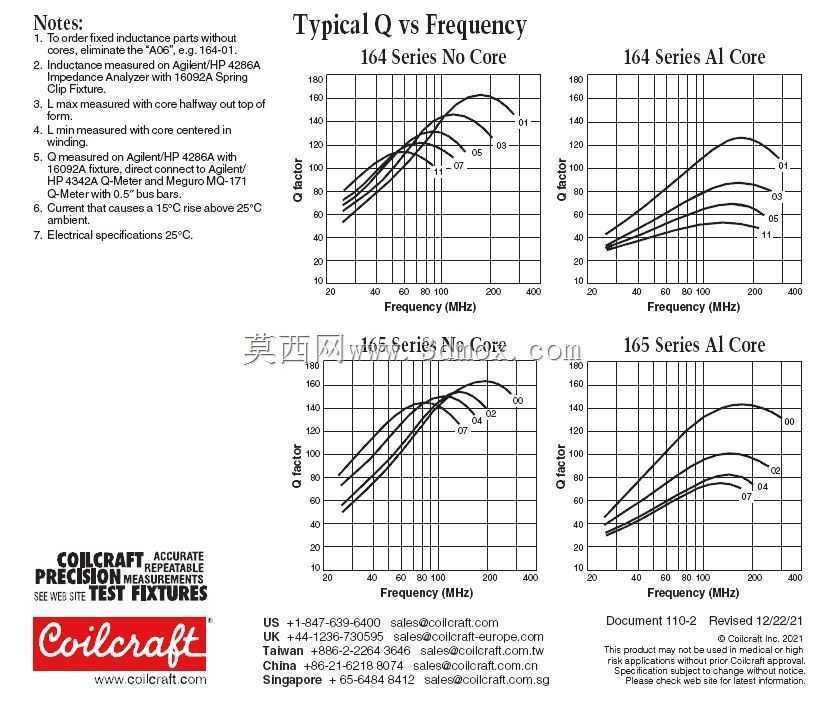

　　从实际用途看，这类线圈并不承担工频功率变换，而是工作在射频频段，通过改变磁芯与绕组的耦合位置来微调电感值，进而改变谐振频率或匹配状态。屏蔽结构可将电感量控制在较低范围，适合较高自谐振频率的回路；非屏蔽状态绕组与磁芯耦合更充分，可获得较大电感量，但对外界金属件和相邻走线也更敏感。因此在PCB布置时，器件周围应保留必要的净空，避免屏蔽罩、机壳金属边或高损耗介质贴近绕组，否则会造成Q值下降、中心频率偏移和调谐范围收窄。

　　结构设计上，塑料主体承担绕组定位、磁芯导向和引脚支撑三重作用。外层骨架将螺旋线圈约束在固定腔体内，使绕线节距、外径和轴向位置保持稳定；顶部黑色调节件设有一字槽，生产调试时可用绝缘改锥旋转，带动磁芯沿线圈轴线移动。磁芯进入绕组越深，磁路磁阻降低，等效电感增大；磁芯退出时电感减小。该调节方式结构简单、重复性较好，适合小批量射频板卡的人工校准，也适合在自动测试工位中配合微调机构完成频率对准。

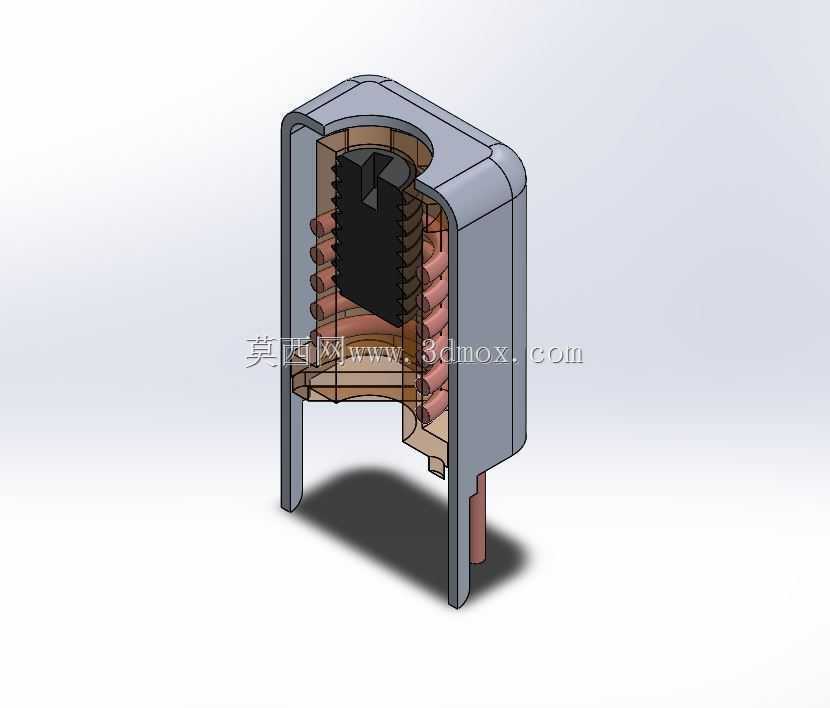

　　三维建模需要重点还原几个工程边界。其一是外形包络，主体近似立方体，但顶部调节帽略高于塑封表面，底部引脚向下伸出，装配时既要考虑元件本体与上方屏蔽罩之间的高度间隙，也要考虑引脚插入焊孔后的伸出长度。其二是调芯行程，顶部槽口与内部磁芯应保持同轴关系，旋转空间不能被外围元件遮挡。其三是绕组形态，铜线以多层螺旋方式环绕骨架中心，端部与引脚形成连续导电路径；模型中保留线圈的真实螺距和层间关系，可帮助评估趋肤效应、邻近效应以及高频损耗带来的设计影响。其四是安装方向，两根引脚并非对称布置在同一侧，而是按对角跨距定位，建库时必须明确焊盘编号和极性方向，防止贴片或插件时旋转九十度导致孔位不匹配。

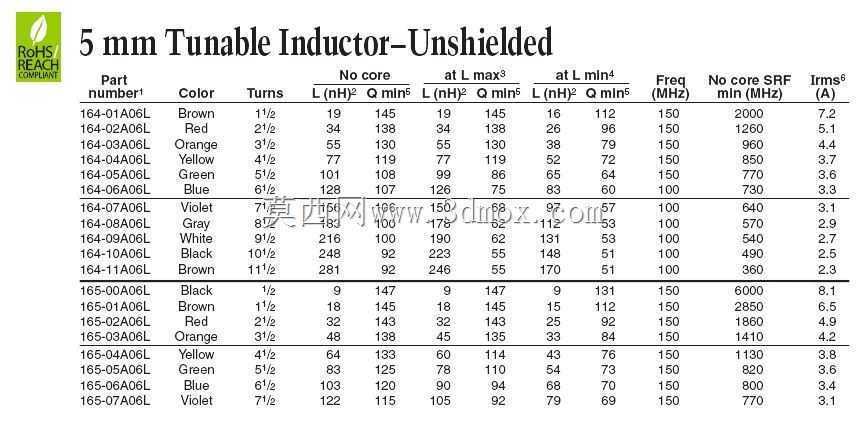

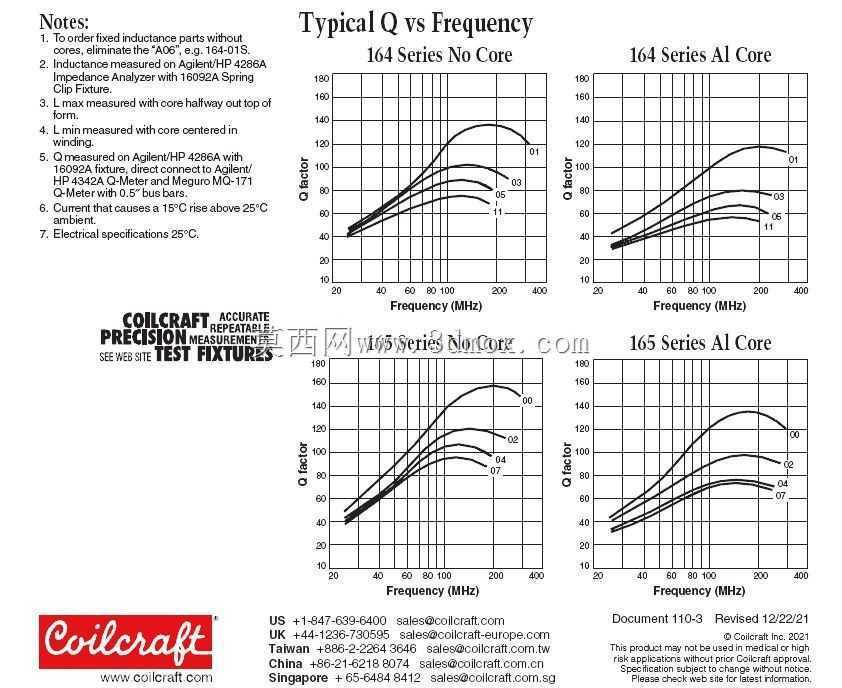

　　在通信设备、遥控模块、广播接收前端、射频识别匹配网络和实验性振荡电路中，这类可调电感常用于出厂前的频率补偿。电路板材料公差、器件寄生电容、装配应力和外壳屏蔽条件都会使实际谐振点偏离理论计算值，固定电感难以覆盖全部偏差，而可调线圈能够在调试阶段提供连续修正量。设计人员选用时，不仅要关注电感量区间，还要结合工作频率评估自谐振频率、Q值、额定电流、温度稳定性以及调节机构的机械耐久度。若回路功率较大，需核查绕组线径和引脚导通能力；若信号微弱，则应优先降低金属损耗和介质损耗，并减少调芯松动带来的频率漂移。

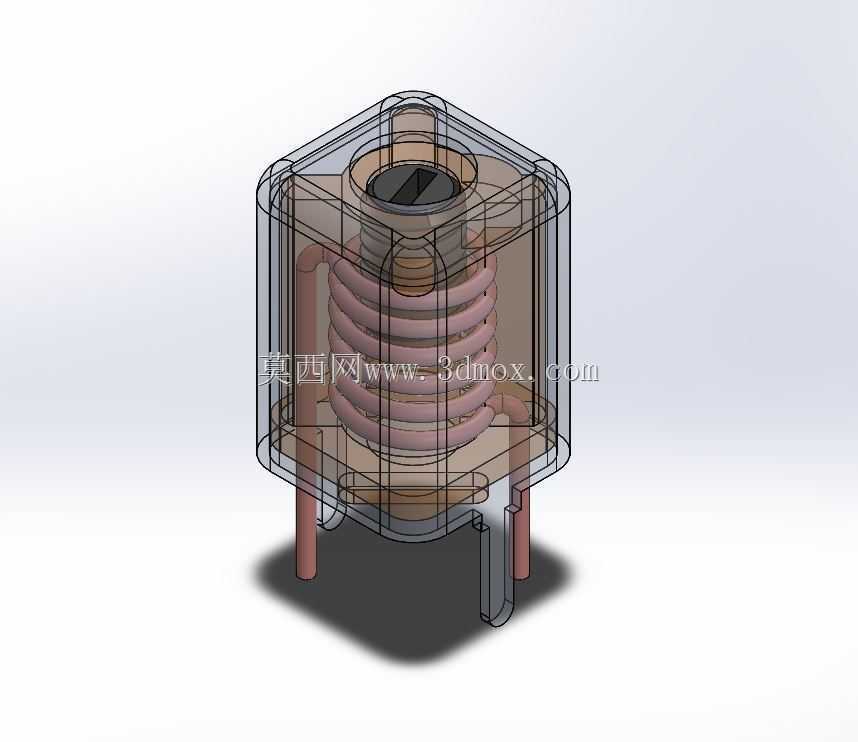

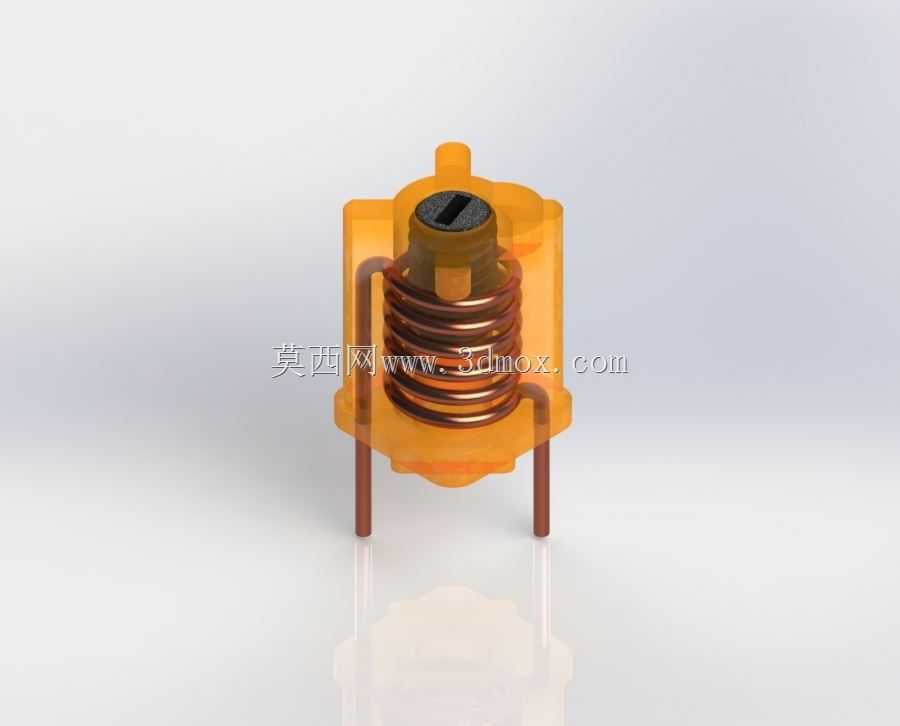

　　从模型表达角度看，透明或半透明橙色外壳可以直观展示内部绕组，但在真实产品中，塑封材料还起到固定绕线、隔绝灰尘和限制磁芯偏摆的作用。外壳开口与磁芯之间采用小间隙配合，既要保证磁芯顺畅旋转升降，又要避免间隙过大造成振动后位置变化。引脚与骨架的结合处需要承受插件和焊接应力，根部通常由塑料包覆加强，模型中可通过实体过渡表现这一连接关系。绕线两端不应悬浮，而应可靠延伸至引脚区域，形成明确的电流通路。

　　整机结构评审时，可将该元件放入射频板局部装配中进行干涉检查：上方预留调试工具进入空间，周围避开高大电容和金属支架，底部焊孔与引脚直径匹配，焊接后清洗液或助焊剂残留不应进入磁芯调节缝隙。若设备需要经历振动或温度循环，调芯位置还应依靠结构摩擦或工艺点胶保持稳定。该三维结构把绕组、磁芯、骨架、调节槽和引脚完整呈现，能够用于电路板封装建库、装配空间校核、射频调试说明以及教学演示，使设计者在投入实物前即可明确安装边界和调节方式。
