14瓦LED便携投光工作灯结构设计

　　这款14瓦LED投光工作灯的三维结构，最初是围绕野外检修、舱内作业和临时施工这几类对可靠性要求极高的照明场景搭建的。做结构拆解时最先要理清的，是它长筒形灯体内部的排布逻辑：前端为发光与光学出光段，中段是容纳驱动与散热的主筒体，尾部则整合了100英尺电源线的收放与挂钩悬挂结构，整灯沿轴向呈细长圆柱形态，这种布局并非单纯为了外观，而是兼顾了手持握持、挂钩吊挂和狭窄空间伸入三种使用姿态。

　　从实际用途看，这类灯具在民用维修和军用方舱里都有大量应用。工地夜间抢修、船舶狭长通道巡检、飞机内部应急照明、矿山临时作业面补光，都需要一种不怕摔、不挑电源、点亮后无眩光阴影的移动光源。传统白炽灯在这些场景里短板很明显：灯丝怕振、玻璃壳易碎、工作温度高，靠近易燃物还存在火灾隐患。这款LED工作灯在结构上针对性做了处理，外壳采用尼龙材质，整机没有玻璃部件，跌落和粗暴搬运时不会产生碎裂飞溅，这一点在食品加工舱室或密闭方舱里尤其重要，碎玻璃污染在这类环境中是严格管控的风险项。

　　发光部分的设计思路围绕光质与寿命展开。灯头配置2颗LED T8灯珠配合2片聚碳酸酯透镜，透镜表面做轻微磨砂处理，作用是把LED点光源的光线漫射开，避免作业面出现中心过亮、周边发黑的硬光斑，最终输出宽幅、无眩光、无阴影的均匀白光场。色温设定在5600K冷白色区间，接近正午自然光，长时间检修读图时眼睛疲劳度更低。光学件后方是金属反射器，把侧向溢出的光线重新导向出光口，提升有效光通量利用率。

　　散热与电气结构是长筒灯体里的核心。LED光源对温度敏感，结温每升高十度左右光衰就会明显加快，因此筒体内部预留了连续的导热路径，灯珠基板贴合筒壁金属散热段，把热量沿轴向传导到整个外壳表面散出，让灯体在比白炽灯和荧光灯低得多的工作温度下运行，既减少烫伤风险，也降低了密闭空间内的热积累。驱动电源采用内置式设计，把驱动器直接集成在灯体中段，省去了传统荧光灯外接镇流器的环节——这一改动直接减掉了一个外部部件，整灯重量下降，线缆连接点减少，故障点也随之减少，维护成本明显降低。

　　供电适配是这款灯的另一处工程考量。灯内驱动做了宽电压设计，可在120-277V交流以及11-25V直流范围内正常工作，这意味着同一台灯既能接工地市电配电箱，也能接车辆、方舱的低压直流电源，跨场景使用时不需要更换灯具或额外配置转换器。电源线长度做到100英尺，约三十米，这个长度是按作业半径规划的：大型设备检修时电源点往往离作业面较远，长线缆可以减少临时接线板串接，尾部线缆接口做了抗拉与防弯折处理，避免拖拽时芯线断裂。

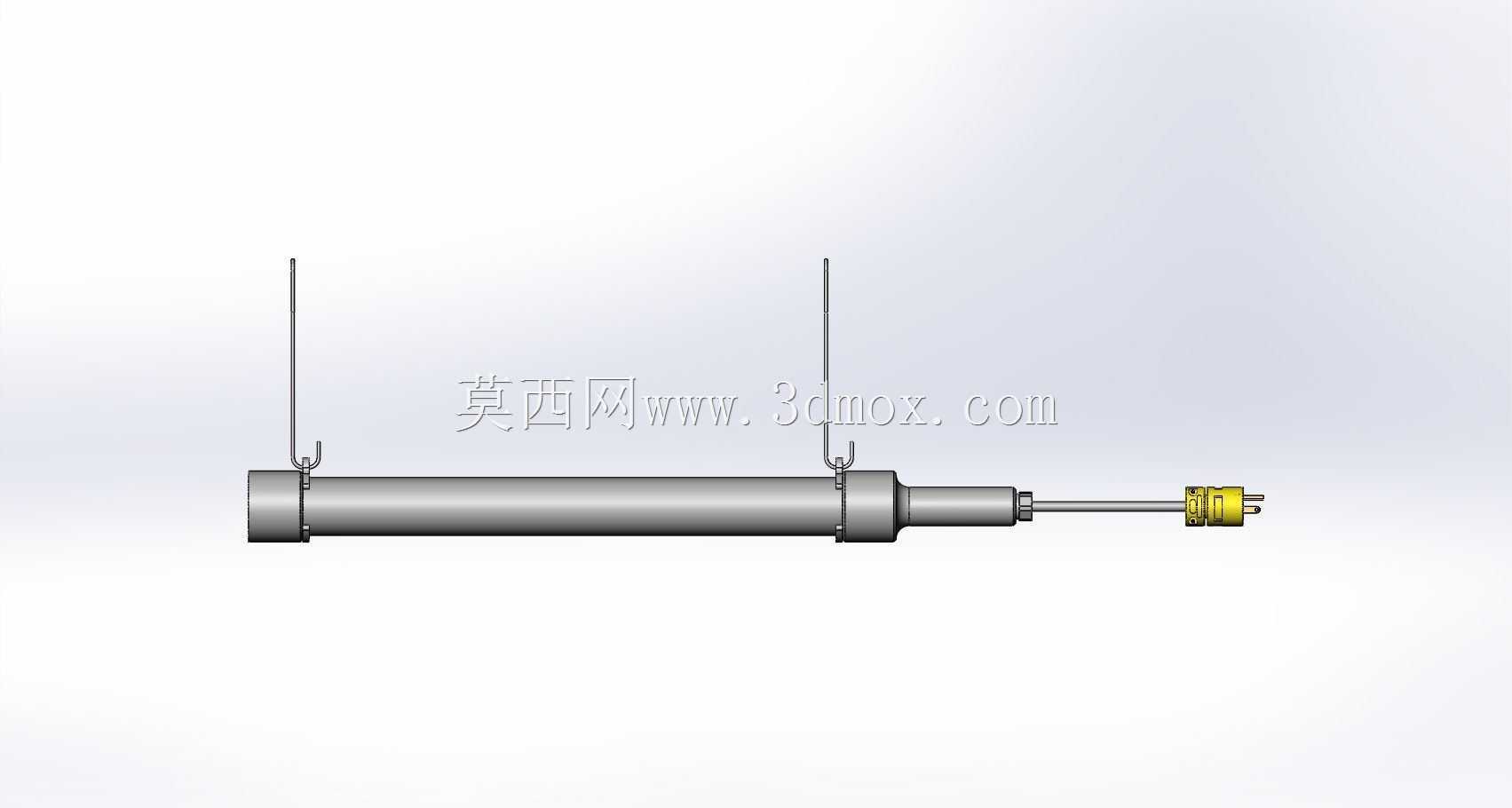

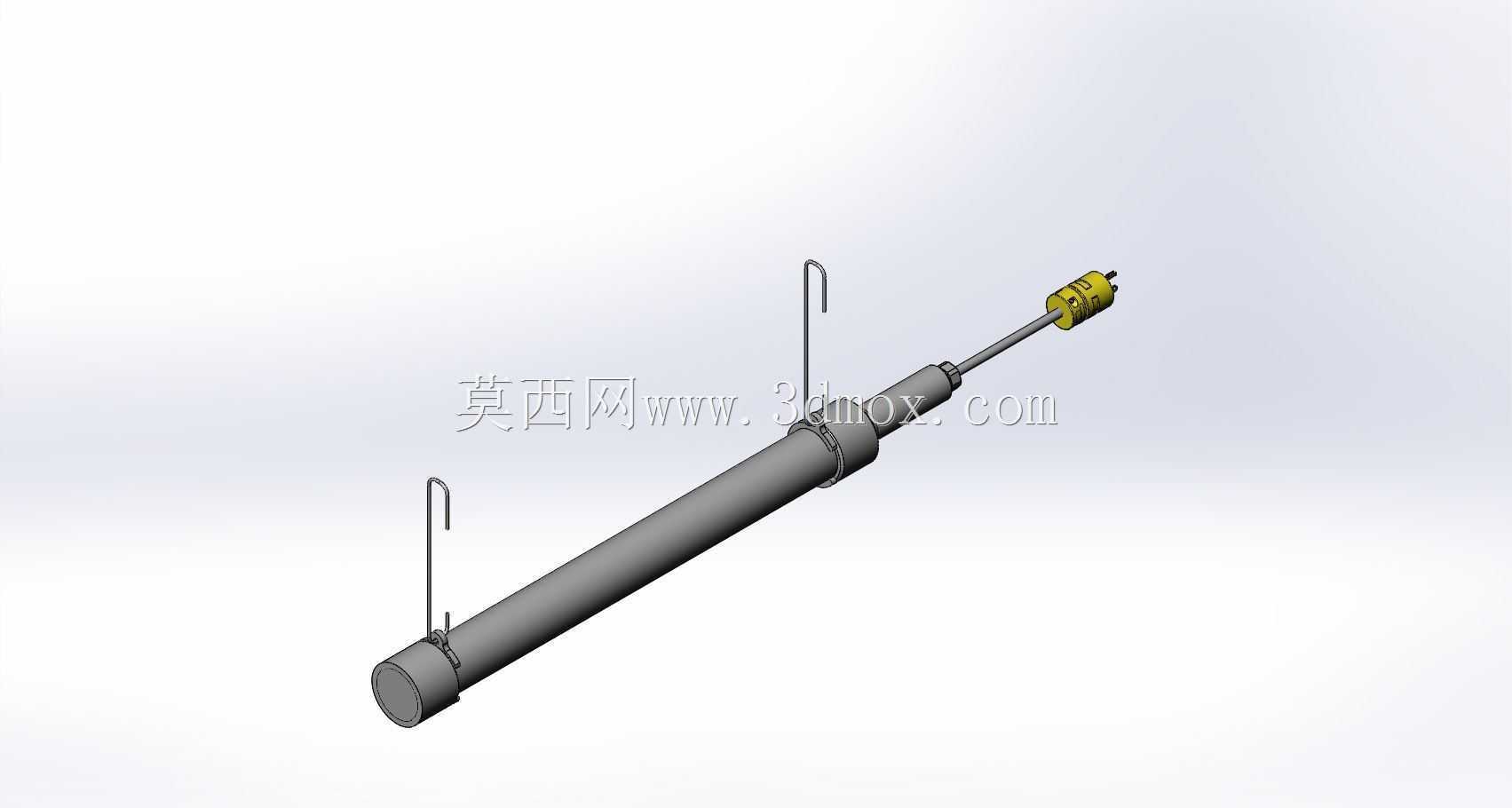

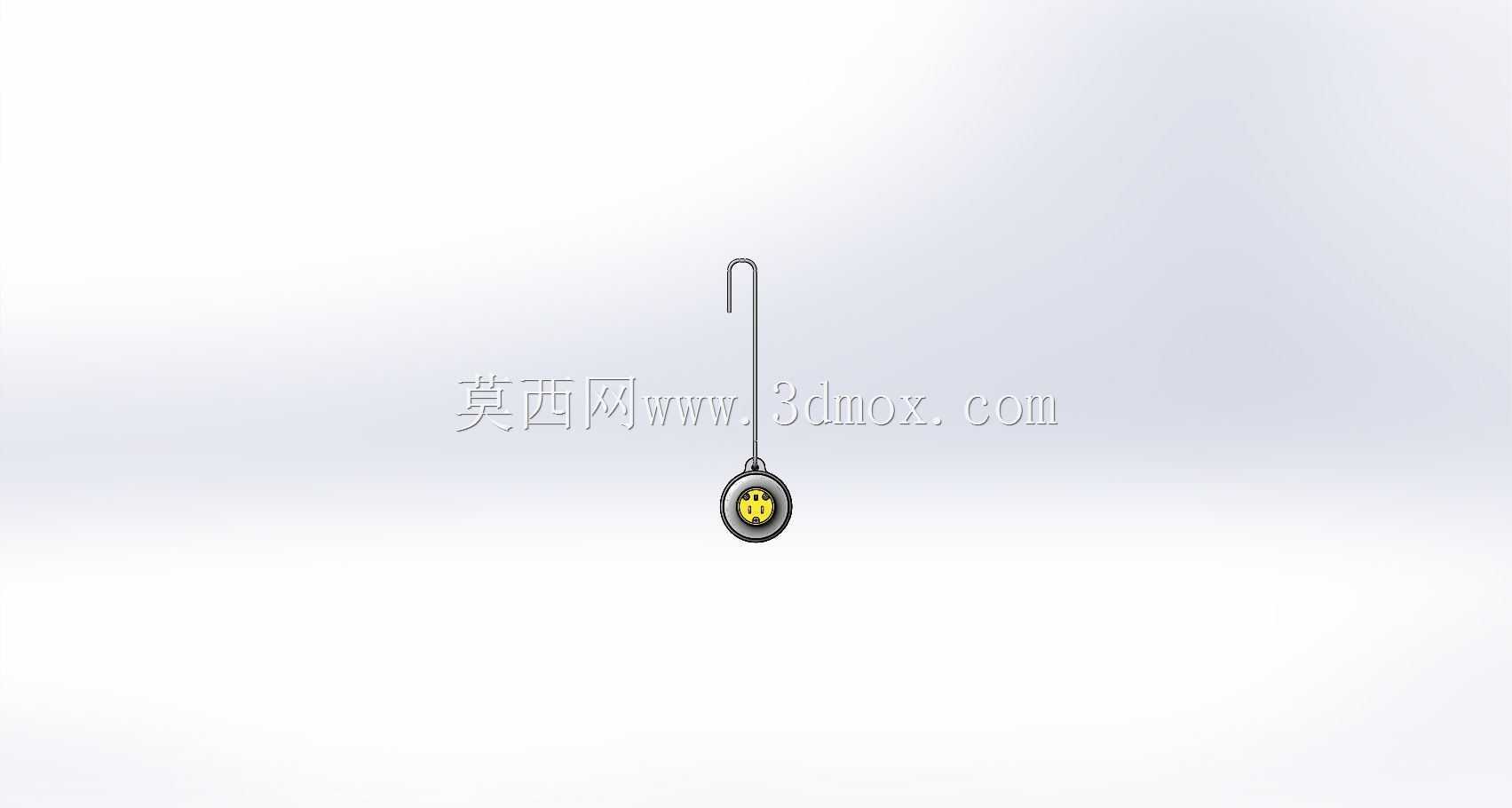

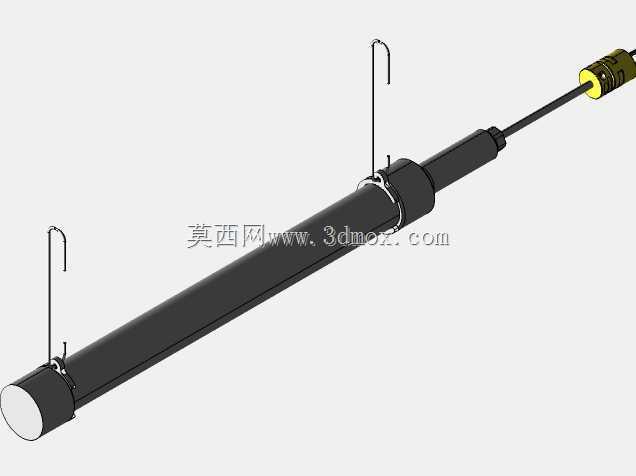

　　安装与悬挂边界方面，灯体尾部配置挂钩结构，吊挂时可以直接挂在管道、脚手架、方舱顶板挂点上，解放双手进行维修操作；筒身直径控制在单手握持范围内，平躺放置时圆柱面会滚动，因此结构上在挂钩和灯头段做了局部平面特征，放置在地面或设备平台上时能限制滚动，稳定停住。整机轴向长度较长但径向尺寸紧凑，能够伸入窄腔、管道口和设备夹缝中进行局部照明，这是普通方形投光灯不具备的通过性。

　　耐候与抗冲击性能贯穿整个结构设计。尼龙外壳提供刚性的同时具备一定韧性，低温环境下不易脆裂；聚碳酸酯透镜抗冲击强度远高于玻璃，承受跌落、磕碰和物料撞击时不易破裂；LED固态发光原理本身没有灯丝，抗振动、抗冲击能力天然优于热辐射光源和气体放电灯，在发动机舱、工程机械伴随照明这类持续振动工况下，使用寿命标称可达五万小时以上，约为标准荧光灯泡的两倍。建模时需要重点表达的，正是灯头透镜与筒体的密封配合、中段散热筋的壁厚过渡、尾部挂钩的承力形态以及线缆出口的防折结构，这些细节决定了灯具在真实工况里能不能扛住反复吊挂、拖拽和跌落。
