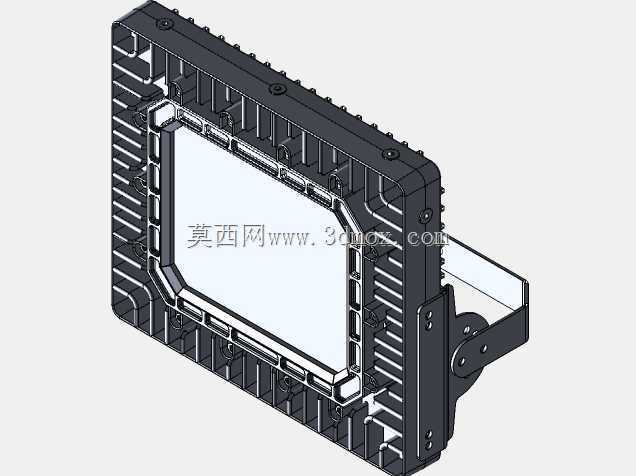

防爆型高棚LED投光灯结构设计

　　这套三维结构针对危险作业环境下的高位照明需求展开，灯具本体按II类1区防爆工况设计，额定光通量做到11667流明级别，主要面向石化厂区、油气储罐区、化工车间、粉尘作业厂房这类既存在易燃易爆气体或粉尘聚集风险、又需要大范围高照度覆盖的场所。现场安装位置通常在厂房钢构梁柱、罐区检修平台、管廊支架上方，照射距离远、连续点亮时间长，普通民用投光灯在这种环境下既无法满足防爆密封要求，散热和寿命也撑不住长期工况。

　　从结构拆解来看，灯体采用无铜铝合金压铸成型，外壳背部布满密集的纵向散热鳍片，这部分是整个设计的核心。LED光源对结温极其敏感，100瓦功率持续工作时若热量排不出去，光衰会急剧加快。鳍片沿气流方向排布，利用高位安装时的自然对流形成烟囱效应，把LED板产生的热量快速导到外壳再散到空气中，无需风扇这类易损转动件，正好契合防爆场所对可靠性的苛刻要求。外壳表面做粉末喷涂处理，既增强耐腐蚀能力，也兼顾户外安装的外观一致性。

　　发光面采用矩形模组化布局，透光罩为高强度钢化玻璃，通过密封压框与灯体配合，结合面做隔爆接合面处理，保证内部即便出现电弧也不会引燃外部爆炸性介质。光源没有沿用传统单颗大灯珠方案，而是分成八个独立LED板分区排列，每个电池组区间配有单独的驱动板。这种冗余设计的工程意义在于：某一路驱动或灯板故障时，其余分区仍能维持照明，不会出现整灯瞬间熄灭的情况，对危险区域的作业安全至关重要——检修人员不会因为单点故障陷入黑暗。驱动电源内置在灯体后部独立腔室，与光源腔隔开，便于热量分区管理，也方便后期维护更换。

　　安装接口上，灯体侧面配有可调角度的U型安装支架，支架上开设长圆孔与铰接螺栓，松开紧固件后可在一定俯仰范围内调整投射角度，锁紧后靠摩擦力与螺栓预紧力固定，适配墙面侧装、顶棚吊装、立杆抱装等多种方式。支架与灯体的连接座做了加厚处理，承受高位灯具的自重载荷与风载，避免振动工况下连接松动。接线腔预留防爆电缆引入接口，配合密封格兰头完成电源线进线，满足防爆管路布线规范。

　　建模过程中需要重点把控几个边界：一是散热鳍片的壁厚与间距，压铸工艺要求鳍片不能过薄过高，否则充型困难、容易欠铸，间距太小又会积灰影响对流；二是隔爆接合面的宽度与间隙，必须严格按防爆标准留量，三维装配时要核对配合面的平面度与粗糙度要求；三是透光罩的密封槽尺寸，密封圈压缩量控制在合理区间，既保证IP防护等级又不至于压裂玻璃。整体外形呈扁平方形带背部鳍片的块状结构，安装支架向外伸出，三维布局时要预留后方接线空间和上方散热气流通道，避免贴墙太近堵死风道。

　　从选型角度看，这类灯具替代的是传统笨重的白炽灯、金卤灯和高压钠灯，LED方案在同等照度下功耗更低、启动无预热、寿命可达数万小时，且不含灯丝这类易受振动断裂的部件，固态发光结构在防爆场景下稳定性优势明显。结构工程师在套用此模型做厂区布置时，可结合安装高度调整俯仰角，核对支架孔位与现场钢构的匹配关系，并在爆炸危险区域划分图中确认灯具的防爆等级覆盖范围。
