法兰式安全保护联轴器结构设计

　　这类带保护功能的法兰联轴器，常见于输送线、搅拌设备、小型减速机输出端以及试验台架中，核心作用不是单纯把两根轴接在一起，而是在传动链里承担“最后一道机械保险”。现场遇到卡料、异物进入、负载突增或制动冲击时，如果电机和减速箱之间刚性硬连，冲击会直接沿轴系传递，轻则剪断键、打坏齿面，重则造成电机过载、减速机壳体开裂。该结构通过法兰外壳、内部容置腔和可失效传力元件的组合，把正常扭矩传递与异常过载断开分成两种工作状态：正常运行时，两侧轴端通过轮毂、配合面和传力件同步旋转；当扭矩超过设定阈值，内部传力元件发生剪切、脱开或打滑，使主动侧与从动侧失去刚性同步，避免故障沿整条传动链扩大。

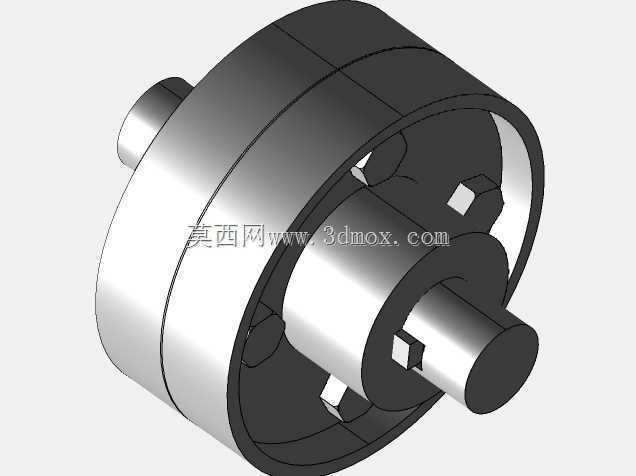

　　从三维结构看，模型采用左右半联轴器加圆筒形保护外壳的布置方式。两侧轮毂分别与主动轴、从动轴配合，轴孔端部保留台阶和键槽区域，便于按实际轴径进行孔系调整；外圆法兰与壳体形成封闭或半封闭空间，将剪切销、钢球、爪块或弹性传力件容纳在内。这样的布置有两个工程价值：一是过载后断裂的小件不会飞溅，检修时更容易在壳体内找到残余物；二是外壳可承担一定防护作用，减少粉尘、纤维物料和飞溅液体直接进入传力接触面。对于食品包装、轻工输送、木工机械等开放设备，防护壳的存在能明显降低缠绕和污染风险。

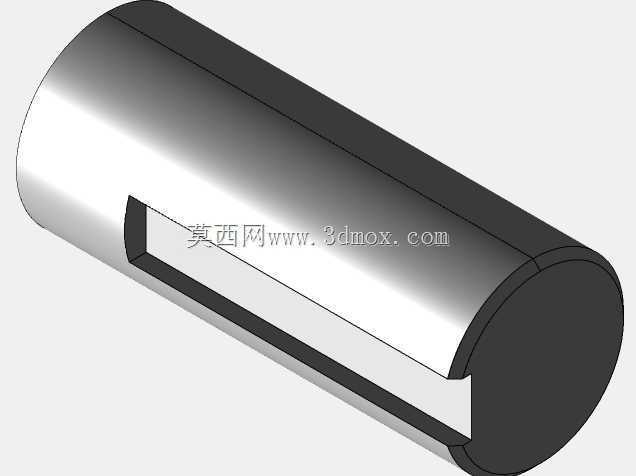

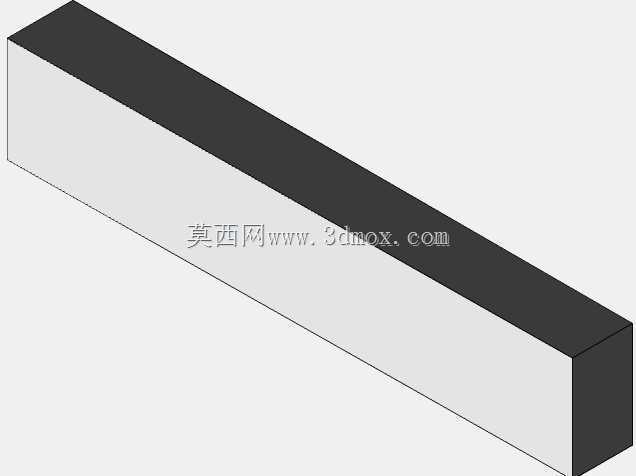

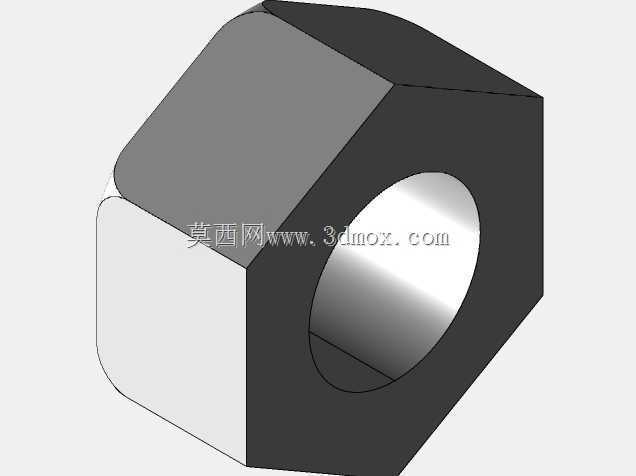

　　设计时首先要明确安装边界。联轴器总长受两轴轴端间距限制，外径则要避开机架护罩、带轮罩和检修空间。模型中较大的圆筒外径决定了安全销或传力爪的分布圆半径，分布圆越大，同等保护扭矩下单个传力件承受的力越小，有利于提高重复承载稳定性；但外径增大后，转动惯量也会上升，高速工况下需要校核动平衡和外圆跳动。两侧轴伸进入轮毂的长度不能只按标准轮毂照搬，若轴端插入过深，装配时可能顶死；若插入过浅，键的有效接触长度不足，交变载荷下容易出现键侧压溃。实际建模时应把轴肩、锁紧螺母、挡圈或顶丝位置一并建出，哪怕最终模型只交付联轴器本体，也要在装配层面检查这些边界。

　　传力路径是该类结构的重点。主动轴带动一侧轮毂旋转，扭矩经内部传力元件传到另一侧轮毂，再输出到负载。法兰外壳不仅是防护罩，也可参与轴向定位和周向约束。若采用剪切销方案，销孔位置、销径和材料热处理状态直接决定脱开扭矩；销孔过于靠近轮毂边缘会削弱法兰截面，过于靠近中心则需要更大销径才能达到相同剪断扭矩。若采用钢球或爪式结构，则要关注弹簧预紧力、球窝锥角和磨损后的复位性能。模型中内部可见的块状传力部位，提示设计者不能只看外观法兰，还需要把接触面压应力、间隙和拆装顺序考虑进去。

　　对中误差同样不能忽略。法兰联轴器给人的直观感觉是刚性较强，但现场轴系不可能完全理想同轴。若两侧轴承座加工误差、焊接机架变形或热膨胀造成偏移，刚性法兰会把附加弯矩强行传入轴和轴承。保护型结构可在内部传力件处保留微量补偿能力，或通过弹性元件吸收小角度偏差；但这种补偿不能被误用为安装粗糙的理由。选型时应分别核对角向偏差、径向偏差和轴向窜动量，尤其是减速机输出轴与工作机主轴之间，若偏差长期超限，即使保护元件未动作，轮毂键槽和轴承也会早期失效。

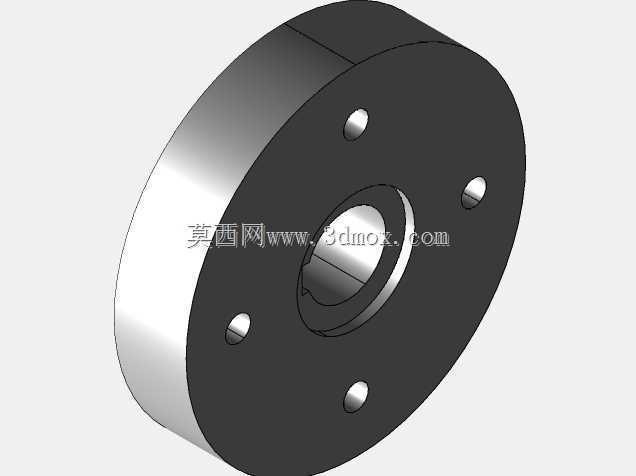

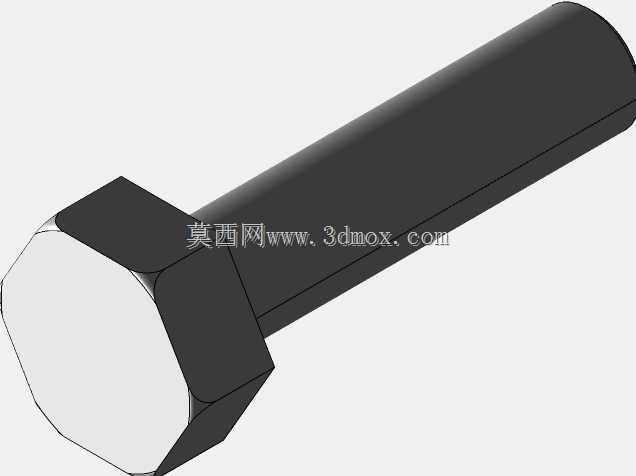

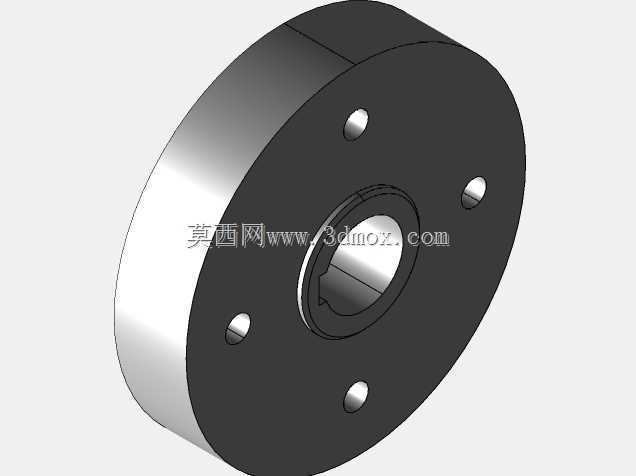

　　外形尺寸建模应围绕装配关系展开，而不是只追求渲染效果。外圆、法兰端面、螺栓孔或连接孔需要形成明确的配合层级：与轴配合的内孔按过渡或小过盈考虑，键槽宽度和深度要符合轴径标准；法兰连接面要有足够接触面积，避免仅靠少数凸点传力；外壳合缝处应留出加工余量和密封空间。若设备需要频繁维护，外壳最好设计成可拆式，检修人员不用移动电机或工作机主轴，就能更换剪切销、复位钢球或检查弹性件。若壳体做成整体封闭结构，虽然外观简洁，但现场更换内部零件时往往需要拉开轴系，维护性明显下降。

　　在实际用途上，这种联轴器特别适合“不希望频繁停机，但又害怕突发堵转损坏主设备”的场合。比如刮板输送机在物料卡滞时，保护元件先失效，电机仍可空转，操作人员排除卡料后再更换小件恢复生产；小型搅拌机构在浆料凝固或叶片受阻时，脱开机构能保护减速箱输出轴；试验台架中也可利用它限制最大加载扭矩，防止被试件异常锁死时反拖驱动电机。设计时应把正常启动扭矩、瞬时冲击扭矩和脱开扭矩区分开，不能把额定扭矩简单等同于保护扭矩。启动频繁、正反转切换或带载启动的设备，需要给保护阈值留出裕度，否则会出现误脱开。

　　三维建模阶段还应重视工程图落地。法兰端面跳差、内外圆同轴度、销孔位置度和键槽对称度，都会影响实际保护扭矩的一致性。同一批销孔如果位置度差大，剪切销受力不均，可能出现某一个销先断、其余销继续冲击的情况。外壳内壁与内部传力件之间要留有合理间隙，间隙过小会因热膨胀或加工误差卡死，间隙过大则会在反转时产生撞击声。对需要高速旋转的版本，还应在外圆上保留去重或平衡修正区域，避免保护壳成为新的振动源。

　　总体来看，该模型的价值在于把轴联接、扭矩传递、过载断开和防护外壳集成在一个紧凑法兰结构中。结构设计不能只关注外形是否规整，更要沿着扭矩从主动轴到从动轴的传递路径，逐段检查配合、强度、拆装和失效方式。只有把安装边界、内部传力件寿命、对中补偿和维护空间同时纳入三维结构，保护联轴器才能在设备长期运行中既稳定传力，又在异常工况下可靠断开。
