Coilcraft十毫米射频可调谐振线圈

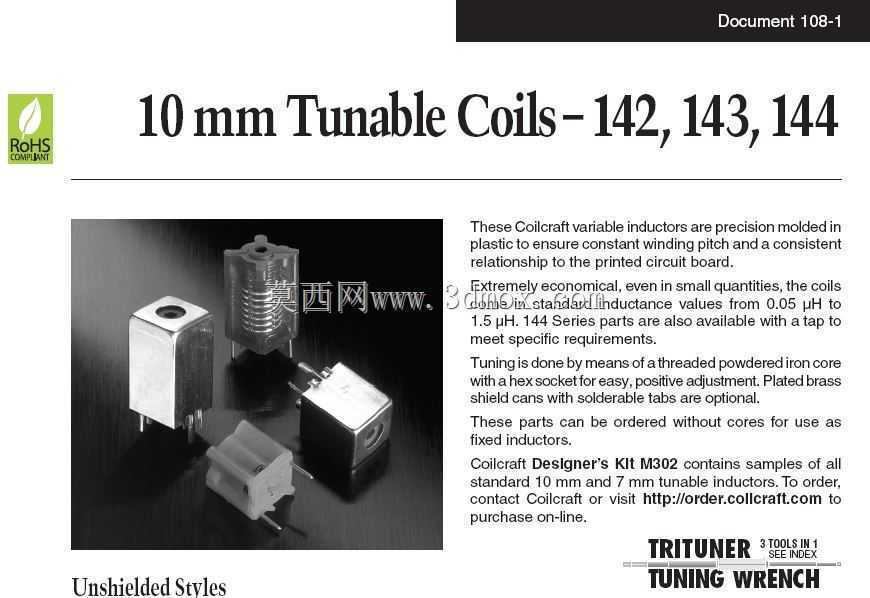

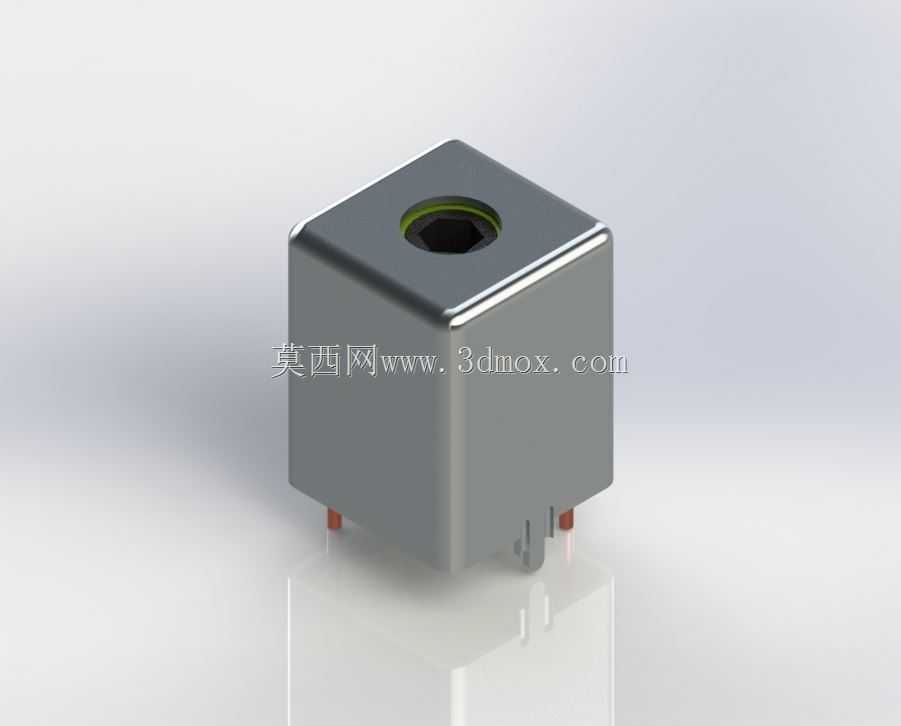

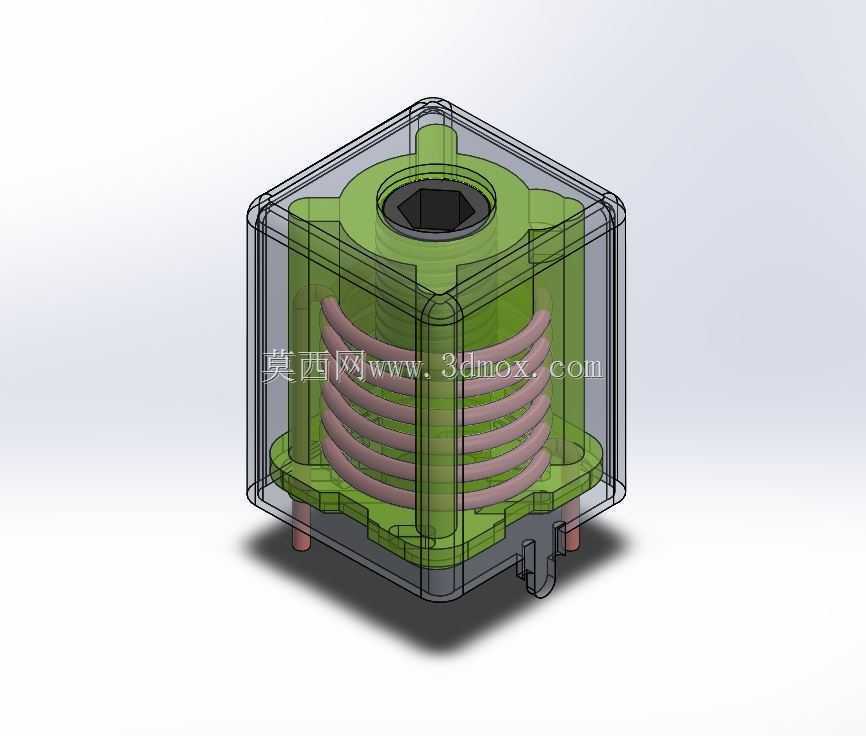

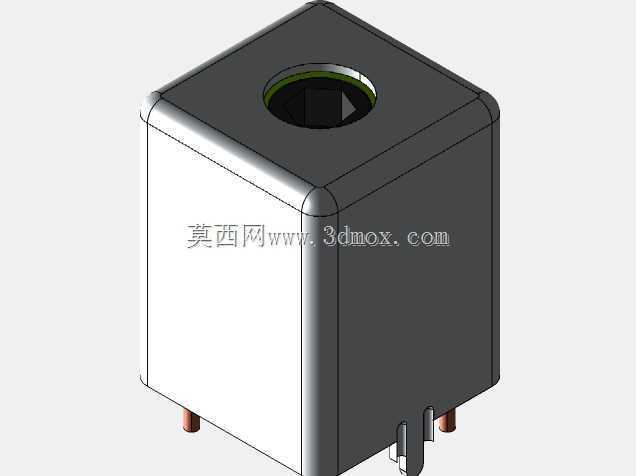

　　射频前端、无线电接收回路和高频测试夹具里，经常需要一种能够在小范围内改变电感量的元件，用来把谐振频率拉到目标工作点。这个三维作品呈现的是十毫米规格可调谐振线圈的完整结构，主体由透明绿色塑料骨架、内部螺旋绕制的铜质绕组、底部插装引脚以及顶部调节结构组成。它不是单纯展示一根螺旋线，而是把实际装配中影响安装、调节和电气边界的骨架、引脚、绕线空间、顶部孔位都还原出来，便于结构工程师在PCB布局、外壳避让和高频模块设计时直接参考。

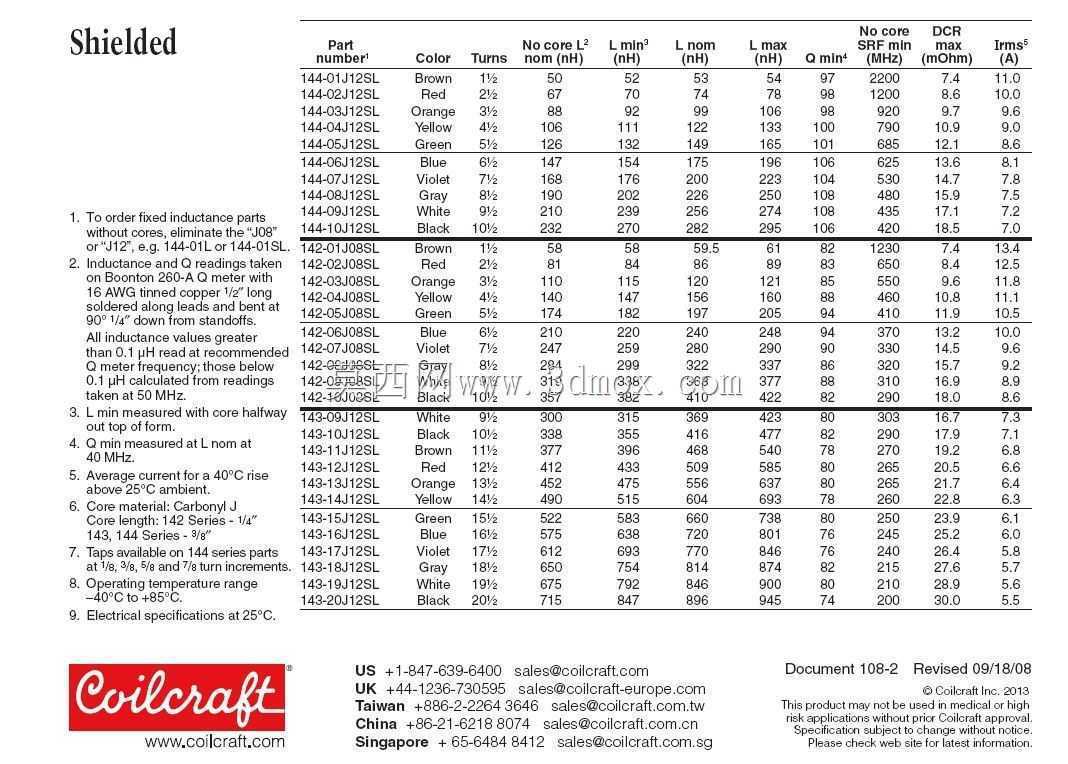

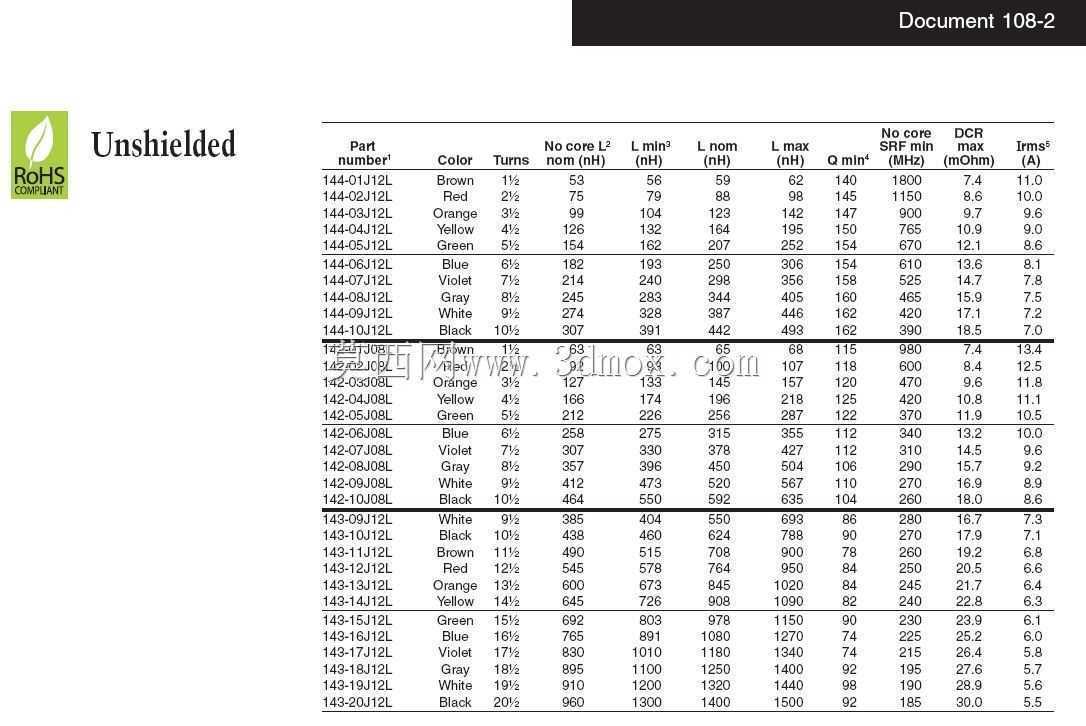

　　从实际用途看，这类线圈主要服务于无线电频段的选频回路。屏蔽状态下，较低电感值可对应较高自谐振频率，适合GHz附近的窄带调谐；非屏蔽状态下，电感量增大，工作频率随之降低，可覆盖百MHz量级的射频电路。设计人员在接收机前端、振荡器槽路、阻抗匹配网络或实验性射频板卡中使用它时，往往通过顶部调节件改变磁芯或线圈耦合位置，从而微调回路参数。模型中将顶部内六角调节孔、圆柱骨架和绕组相对位置明确表达，能够帮助工程师理解调节动作如何作用于线圈内部，而不是把它当作普通固定电感处理。

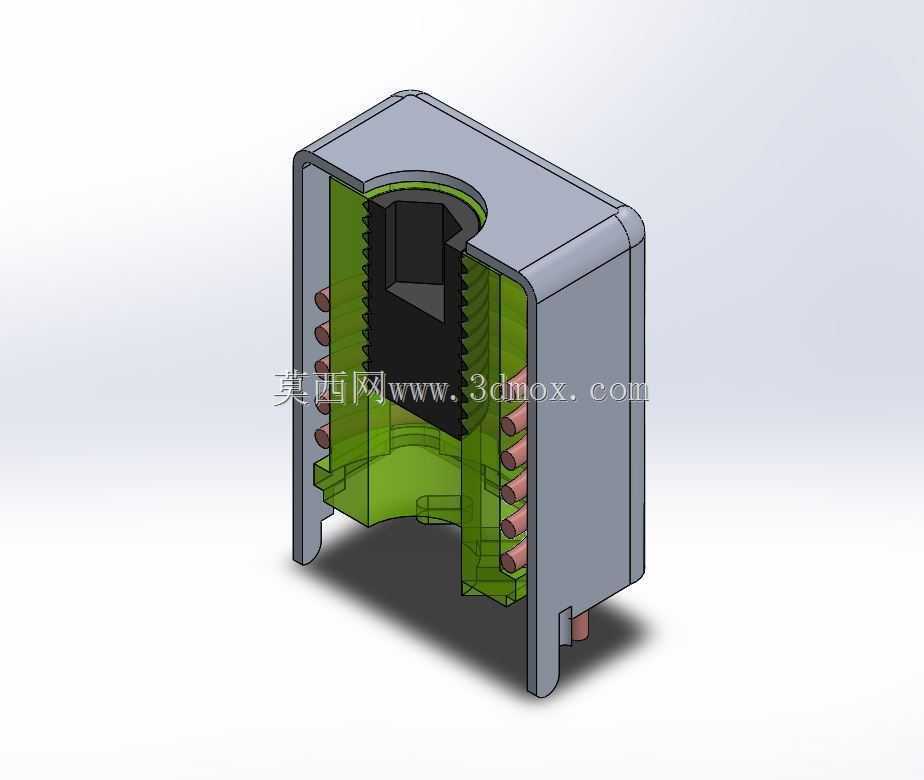

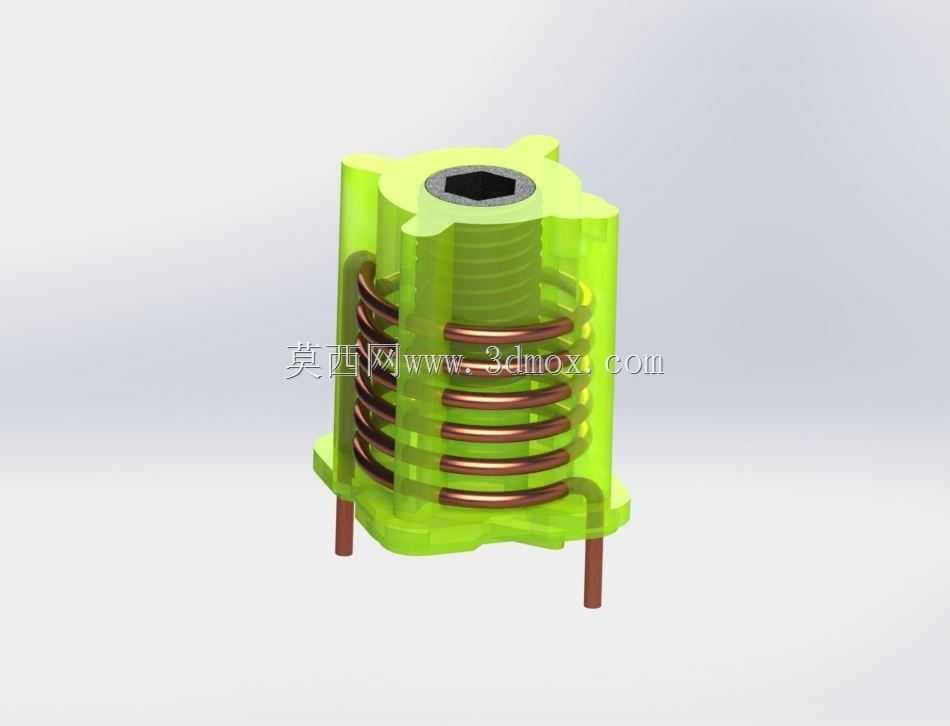

　　结构设计上，塑料主体承担了绕组支撑、引脚定位和调节导向三类功能。骨架外形带有侧向开窗，绕制的铜线在窗口中形成可见螺旋段，既减少实体材料对高频磁场的包围，也让线圈与外部调节件之间保持确定的几何关系。底部两根直插引脚向下伸出，用于插入印制板孔位并完成焊接固定；引脚位于骨架下方两侧，形成稳定的插装姿态。主体上部的圆筒区域容纳调节部件，中心孔采用内六角形式，意味着量产调试时可使用标准工具进行精细旋转，适合小批量射频模块校准。

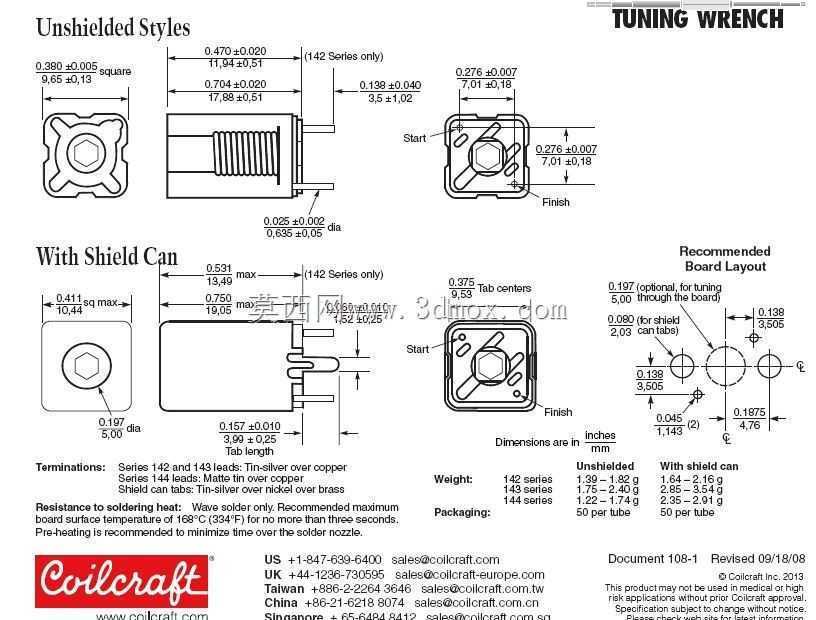

　　安装边界是该模型在设备设计中最需要关注的部分。线圈本体面向约7毫米乘7毫米的网格布局，引脚对角跨度接近10毫米，因此PCB封装不能只按元件投影画一个简单矩形，而应同时考虑引脚伸出长度、焊盘孔径、骨架底部支撑面以及顶部工具操作空间。若板卡上方有屏蔽罩、金属盖或相邻高器件，必须为调节孔保留垂直操作通道；若周围布置功率器件或金属支架，还应评估金属靠近绕组后对电感量、自谐振频率和Q值的影响。透明骨架在三维模型中有利于观察内部绕线，但在工程评审中更重要的是确认绕组外径、骨架壁厚、引脚位置和顶部调节孔同轴关系。

　　建模时可将零件拆分为塑料骨架、铜绕组、两个插装引脚和顶部调节接口几个部分。绕组不宜用简单圆柱替代，因为螺旋节距、端部引出方向和引脚连接关系会直接影响工程图表达以及后续干涉检查。骨架侧壁的开窗、加强轮廓和底部凸台应保持真实厚度，避免在装配体中出现看似可贴板、实际却与焊盘或丝印冲突的问题。引脚需要设置为独立实体，便于在PCB装配阶段检查插入深度、焊接余量和与周边孔位的安全距离。顶部内六角孔应按工具接入方向建模，保证调节工具在外壳开口或屏蔽罩开孔条件下能够直线进入。

　　在高频设备中，这类可调线圈通常靠近信号链路入口，周围布局既要紧凑，又不能让金属边界过度压缩磁场。建模评审时可把元件放入射频模块装配体，检查三种空间：一是底部与PCB之间的贴装间隙，二是侧向相邻元件与绕组窗口的距离，三是顶部调节工具旋转和插拔所需的高度。若设备采用灌封或屏蔽罩，应提前确认调节工序是在封盖前完成还是通过罩体开孔完成；这会影响外壳孔位、工装形状以及维修可达性。对于需要反复校准的实验板，保留顶部开放空间比追求极限紧凑更有工程价值；对于量产固化产品，则可在调试后减少外部可调结构，降低误触风险。

　　整体来看，该模型的价值在于把射频可调电感从电路符号还原为可装配、可调节、可检查空间边界的机械对象。结构设计人员能够依据它确认PCB网格、引脚跨度和外壳避让；硬件工程师能够结合绕组形式判断其在谐振回路中的作用；三维建模人员则可围绕骨架、螺旋绕组和调节接口建立清晰的零件层级。它适用于无线电通信模块、高频实验装置、射频教学平台以及小型电子设备前端的布局验证。
