旋转轴承联动支撑组件结构设计

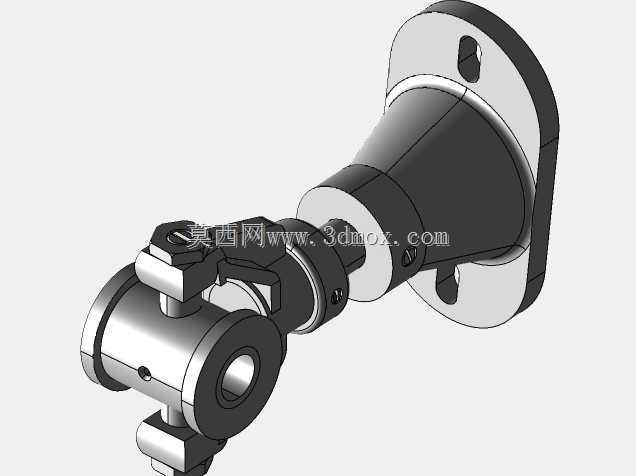

　　这套旋转轴承联动支撑组件的结构方案，最初是围绕电力配套设备里需要完成角度偏转、扭矩传递同时保留安装基准的工位展开的，现场工况里，执行端需要绕固定轴线做小范围回转，还要把侧向载荷、倾覆力矩稳定传递到设备机架上，普通深沟球轴承只能承担径向与少量轴向载荷，无法同时兼顾法兰侧的刚性固定和末端执行件的铰接联动，因此在结构拆分时把整个组件划分为三个功能区段：后端的法兰安装座、中段的锥面过渡支撑筒、前端的回转铰接工作头。

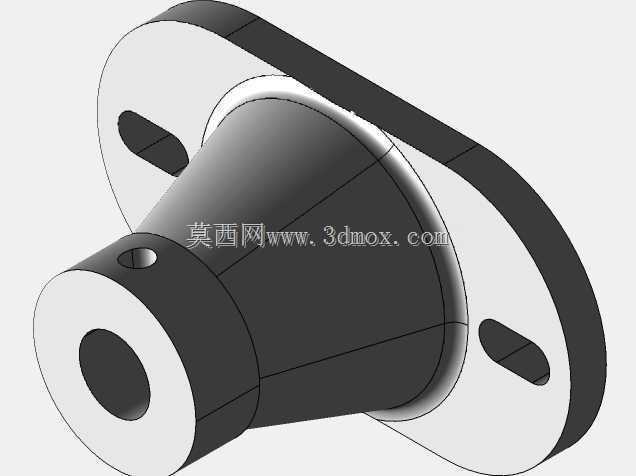

　　后端法兰盘采用带两个对称腰型孔的耳式安装结构，区别于整圈螺栓孔的圆形法兰，腰型孔在装配时允许沿孔长方向微调安装位置，现场对接机架预装孔时，即便焊接机架的孔位存在少量偏差，也不需要现场扩孔或者返修机架，法兰盘和中段筒体的衔接处做了加厚凸台，法兰端面和筒体轴线的垂直度在建模时就约束在装配公差范围内，避免锁紧后筒体出现别劲、回转卡滞的问题。法兰盘的轮廓做了切边处理，不是完整圆形，在排布密集的设备舱内部，可以避让相邻的走线槽和管路，减少不必要的空间占用。

　　中段筒体采用锥度过渡的外形，从靠近法兰的大直径段平缓收窄到前端连接位，这种造型不是单纯为了外观：大端靠近安装基准，截面模量更大，能够承担法兰端传递过来的倾覆弯矩，越靠近前端载荷作用点，所需的径向支撑尺寸逐步降低，锥面结构在保证刚性的前提下削减了多余壁厚，整体重量比等直径圆柱筒降低不少，同时锥面的脱模工艺性更好，如果采用铸造成型，拔模方向沿筒体轴线即可，不需要额外做侧向抽芯。筒体和前端工作头的对接位置设置了环形定位止口，止口配合选小间隙过渡配合，装配时先靠止口保证同轴度，再穿锁紧螺钉固定，比直接用螺钉对接的结构更容易保证回转轴线的对齐，也能避免螺钉受径向剪切力。

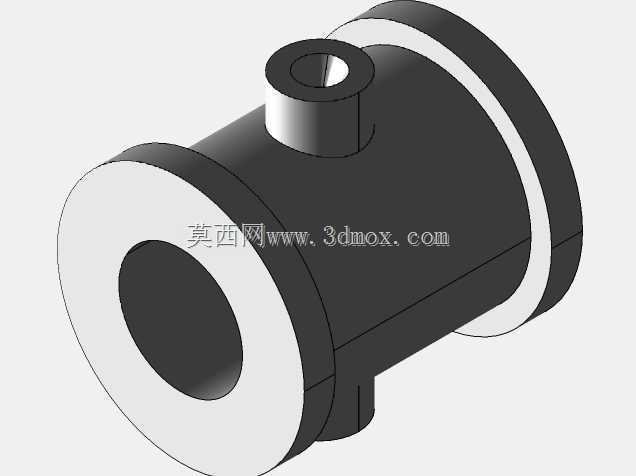

　　前端回转工作头是整套组件的功能核心，主体为带同轴通孔的回转壳体，通孔既可以作为穿线通道，让传感器线缆、驱动气管从组件内部穿过，避免管线外露随回转动作反复弯折，也可以根据工况需求穿入芯轴，额外叠加一级旋转支撑。壳体上下两侧布置了对称的铰接压块，压块通过锁紧螺钉和主体连接，压块的配合面做成半圆弧卡口，既可以夹紧外接的摆臂、连杆，也能作为辅助支撑点对接外部导向件，当组件作为联动机构的中间铰点使用时，两侧压块可以分别连接两路传动连杆，把单路回转动作分解为两个方向的联动输出。壳体侧面还预留了径向紧定螺钉孔，当内部穿入转轴时，紧定螺钉可以锁定轴和壳体的相对周向位置，需要调整相位时松开螺钉即可转动调整，不需要整体拆卸组件。

　　从安装边界来看，后端法兰的安装面为整个组件的定位基准，设计时首先要确认法兰盘到前端工作头端面的轴向总长，在设备布局里预留出对应长度的安装空间，法兰两个腰型孔的中心距、孔的长度方向需要和机架上的预装位匹配，若机架侧采用焊接垫板，垫板的平面度需要提前处理，避免法兰锁紧后出现安装面贴合不实、运行时产生振动异响。前端工作头的外接铰接点位，要核对压块卡口的宽度和外接连杆端部厚度，连杆端部的铰接孔轴线需要和组件自身回转轴线保持空间垂直，否则联动过程中会产生附加侧向力，加速配合面磨损。组件整体的回转行程没有设置硬限位，实际使用时可以根据配套设备的动作范围，在外部搭配限位挡块，避免回转角度超出管线允许的弯折范围。

　　建模过程中所有配合面都提前做了公差约束：法兰止口和筒体的同轴度、前端壳体孔和中段筒体轴线的同轴度、两侧压块铰接面的对称度都在装配层级里做了关联，修改任意一段筒体长度时，前端工作头的位置会同步更新，不会出现轴线错位的问题。这类结构除了电力设备的转角驱动工位，也可以迁移用到自动化生产线的翻转定位机构、工装夹具的角度调整支座、检测设备的探头摆动支撑等场景，只要是需要固定基准端、输出端带回转联动能力的支撑部位，都可以参照这个分区设计思路调整尺寸比例，适配不同的载荷与空间要求。
