单级高压涡轮风扇航空发动机结构

　　这套结构围绕大涵道比涡扇动力的核心气流路径展开，把压气机出口之后的高压涡轮段与前端风扇、外涵道之间的衔接关系完整呈现出来。做这类动力装置建模时，最先要理清的不是单个叶片的曲面，而是内涵高温燃气与外涵冷空气两条流路如何在机匣内部并行、又在涡轮后段汇合。图中弯转的外涵机匣轮廓对应风扇排出的低压冷空气，它承担了涡扇发动机大部分推力；而内涵通道则流经燃烧室后的高温燃气，驱动高压涡轮做功，再带动同轴的压气机旋转。

　　从实际用途看，这类单级高压涡轮结构常见于民航客机的翼下吊舱动力，CFM-56这一技术路线正是窄体客机动力的典型代表。高压涡轮是整台发动机热端最关键的部件，燃气初温最高、转速最快，叶片要在离心载荷与热应力叠加下长期工作。建模时涡轮盘、轮缘、榫齿连接以及叶片冷却通道的位置都需要留出足够的结构余量，轮盘中心的轴孔要与高压压气机轴系对中，端面留有螺栓连接与定心凸台的边界。

　　外形上整机呈前段大直径风扇、向后逐步收窄的筒状布局，外涵机匣从风扇包容环向后平滑过渡，与核心机外壳形成环形夹层。安装边界主要集中在吊舱吊架与发动机主安装节、辅助安装节的接口位置，推力通过这些节点评传到机翼结构。做总体布置时，风扇叶片的叶尖间隙、机匣包容环厚度、反推装置折叠空间都要在三维里同步校核，避免外涵壁面与核心机附件机匣发生干涉。

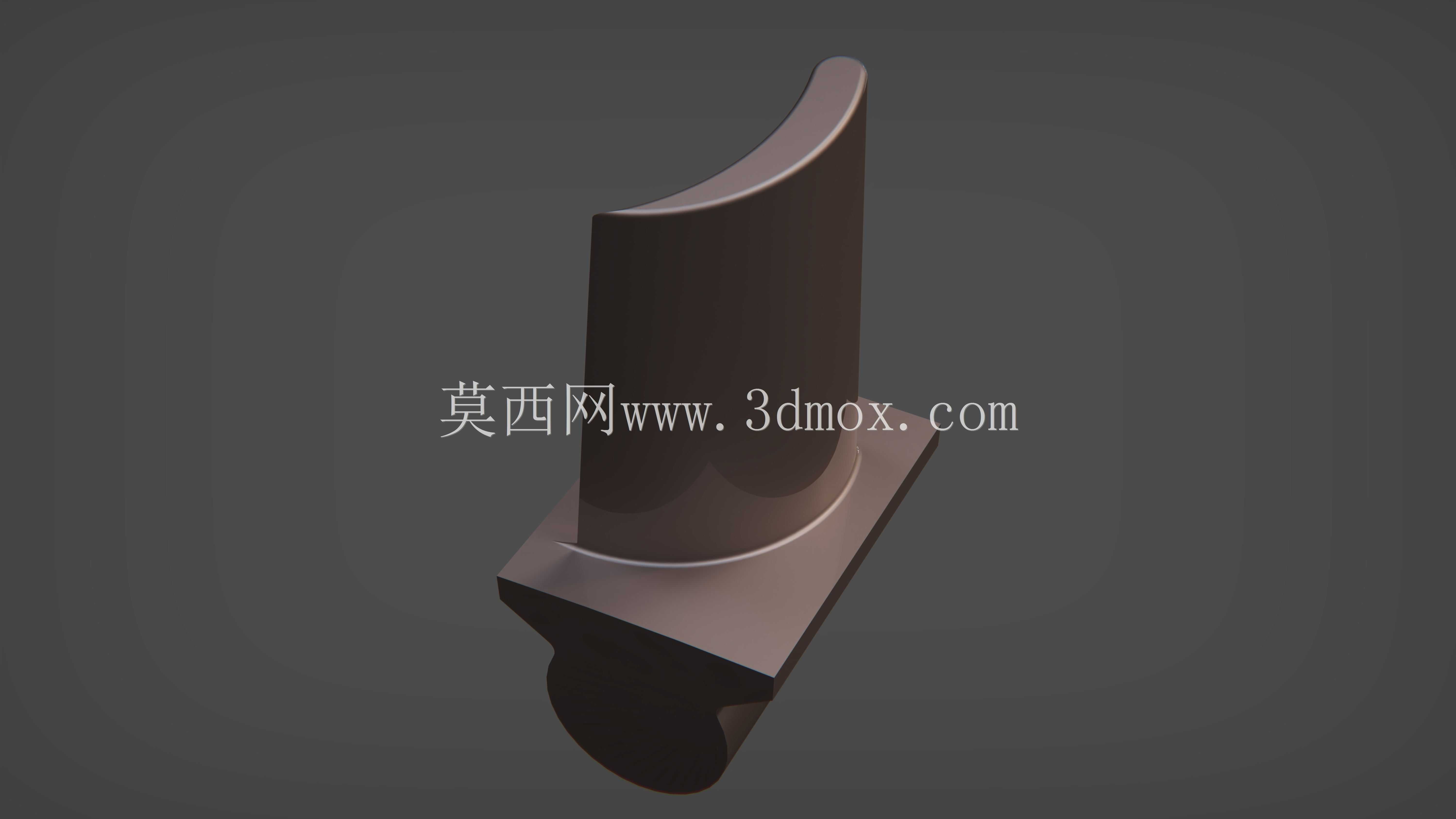

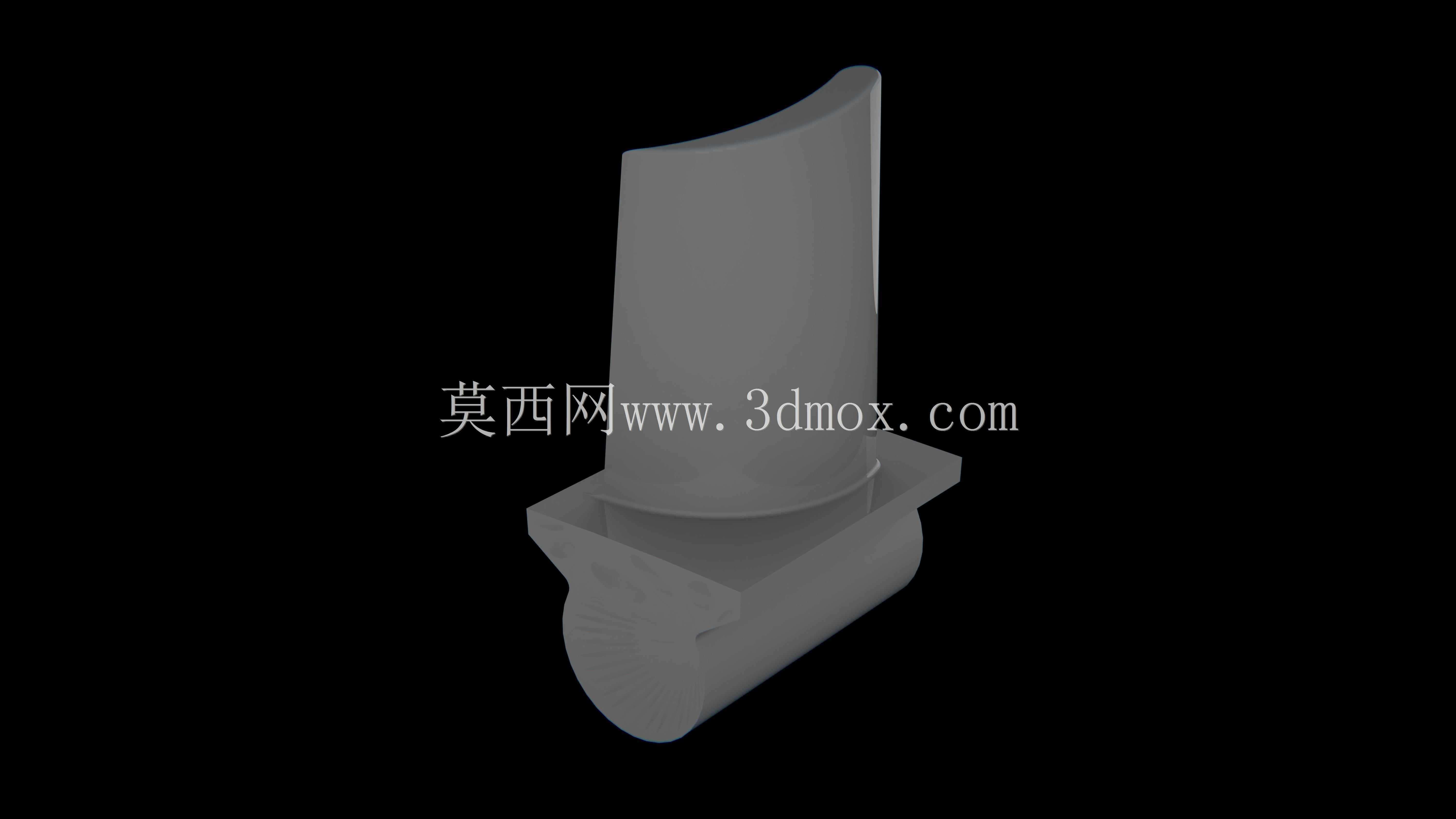

　　设计思路上，高压涡轮采用单级布局意味着一级涡轮要吸收足够焓降来驱动多级高压压气机，因此涡轮叶片的气动负荷较高，导向器与工作叶片的叶型扭转规律、喉道面积都要沿径向匹配。三维建模中叶片多用变截面放样，叶根通过枞树型或燕尾型榫头嵌入轮盘，装配时要考虑热膨胀差带来的配合间隙。机匣部分则分成分半式或整环结构，内壁往往布置蜂窝封严与涡轮间隙控制管路，利用外涵冷空气调节机匣热变形，保持叶尖间隙最小化以提高效率。

　　在行业应用层面，这套结构既可以作为航空动力教学与热端结构分析的参考，也能用于燃气轮机改型、辅助动力装置以及地面工业燃机的概念布置。对结构工程师而言，理清转子支承方案——高压转子由前后轴承支承、支点位置靠近涡轮盘与压气机端——是控制转子动力学临界转速的基础。润滑供油腔、封严气路、附件传动锥齿轮箱往往布置在核心机外部下方或侧面，这些附件的轮廓会直接影响吊舱整流包线。

　　尺寸链方面，风扇直径决定了整机最大径向边界，核心机内径则由压气机流量与涡轮通流能力反推；涡轮后框架还要整合承力支板与排气扩压器，支板内部穿过油路与拉杆。建模时把这些承力、通流、供油多重功能合并到同一构件，需要在支板厚度、流道堵塞比与结构刚度之间反复权衡。整体来看，这套结构把涡扇发动机热端与冷端的空间关系、安装接口与气动外形统一在同一坐标系下，便于后续做装配干涉检查、吊舱匹配以及热端部件的细化设计。
