十字轴式双万向节传动联轴器结构

　　在各类需要补偿两轴相对偏移的传动布局里，刚性联轴器无法适应轴线偏角、径向错位与轴向窜动同时存在的工况，十字轴式万向联轴器正是针对这类场景开发的铰接传动件。它常出现在轧机主传动、汽车转向与传动轴系、工程机械工作机构、轻工输送设备以及多轴联动试验台当中，当主动端与从动端无法保证严格同轴，或者设备运行中机架受载变形会带动轴端位置发生微小变化时，这类铰接结构可以在两轴存在夹角的状态下持续传递旋转扭矩，避免轴系因附加弯矩产生交变弯曲应力，保护轴承、密封与支承件。

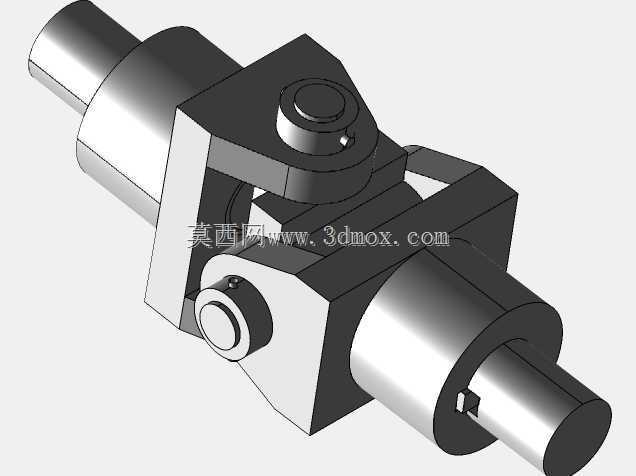

　　从结构上看，这套模型采用两端轴头加中间十字铰接副的布置形式，两侧叉形接头分别抱紧十字轴的两对轴颈，十字轴通过销轴与滚针轴承形成两组互相垂直的回转轴线。输入端轴段随动力源旋转时，扭矩经一侧叉架传递到十字轴，再由十字轴分配到另一侧叉架与输出轴；当两轴存在折角时，十字轴可绕两组轴颈同步摆动，在旋转一周的过程中自动适应夹角变化。需要注意的是，单个万向节在有夹角传动时输出端会产生周期性转速波动，夹角越大波动幅值越明显，因此工程中常将两个万向节成对使用，并保证中间轴两端叉面共面、主从动轴与中间轴的折角大致相等，以此抵消转速脉动，使输入输出端实现近似等速传动。

　　建模过程中首先要确定的是轴头直径与配合长度，这部分尺寸直接决定可传递的额定扭矩，轴段上预留的键槽用于和轮毂或带轮形成周向固定，键槽宽度、深度与端部倒角都要符合轴系配合规范。叉架部分是主要承力结构，耳板间距决定十字轴的安装空间，耳板上的销孔需要与十字轴轴颈保持高同轴度，孔端设置的轴承座孔用于容纳滚针轴承与密封件，轴承外圈由孔用挡圈或端盖轴向限位，防止十字轴在受冲击时窜出。十字轴的四个轴颈垂直度是整套部件的加工关键，任意两轴颈的轴线都应相交于同一中心且互相垂直，否则会在转动中出现卡滞、附加载荷与局部磨损。

　　外形与安装边界方面，两侧圆柱轴头构成主要的装配接口，选型时要核对轴头伸出长度是否能伸入配对轮毂，轴端到叉架根部的距离要给锁紧螺母、挡圈与装拆工具留出操作空间。联轴器回转时，叉架与十字轴会绕铰接点摆动，因此在箱体或机架内部需要预留足够的径向包络空间，不能仅按静态外轮廓设置护罩；当折角达到设计上限时，叉架外缘与相邻管件、机架壁面之间仍应保留安全间隙。轴向尺寸上，两端轴头端面的总长要适配轴系跨距，若现场存在热伸长，可在配合段允许一定轴向滑移，或在布置时预留补偿量。

　　实际使用中，这类联轴器允许的轴间折角通常远高于齿式与膜片联轴器，适合低速重载、冲击载荷较强以及轴线偏摆频繁的场合。它对安装精度的容忍度较好，但并不意味着可以忽略对中：折角过大会加剧滚针轴承的接触应力并引起扭转振动，长期运行还会造成十字轴轴颈压痕与油封失效。维护时需通过油嘴向十字轴内腔补充润滑脂，让滚针轴承在摆动过程中保持油膜，密封罩则负责阻挡氧化皮、冷却水与粉尘进入铰接副。

　　从三维结构设计角度看，模型完整表达了轴段、叉架、十字轴、销轴、轴承盖与紧固件之间的装配关系，便于在整机布局中检查运动包络、校核轴头配合以及模拟折角状态。结构工程师在类似项目中可以据此调整耳板厚度以匹配载荷等级，在空间受限时压缩叉架外缘尺寸，或在高速工况下加大轴颈直径并优化动平衡；工艺人员则可依据销孔、键槽与端面台阶确定加工基准与装夹顺序，使零件在满足传动强度的同时具备良好的加工与装配工艺性。
