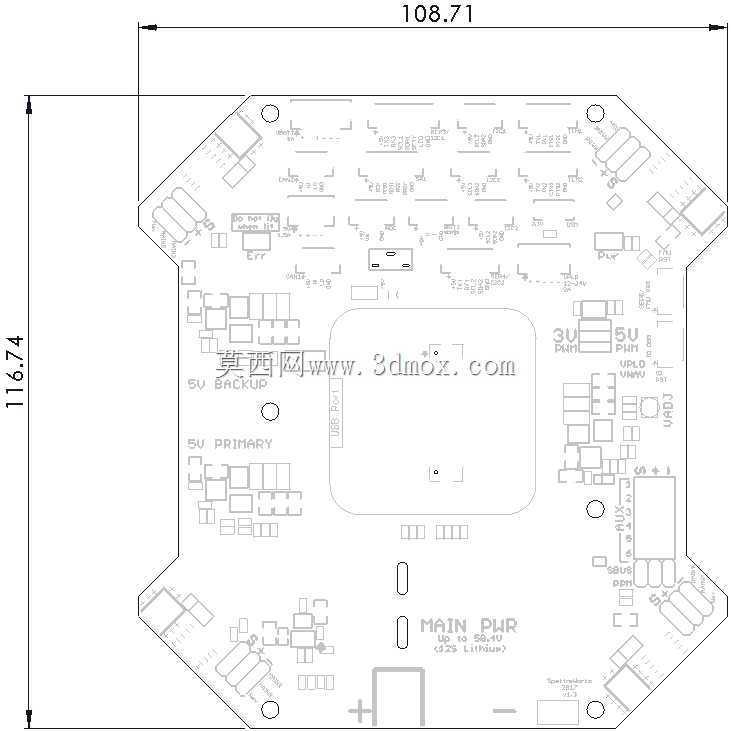

在多旋翼、垂直起降固定翼以及小型无人巡检平台的飞控系统集成环节,载板并非简单的转接PCB,而是决定核心飞控模块安装可靠性、外设接口扩展能力与整机布线效率的关键结构件。这套Kore载板围绕Pixhawk Cube核心飞控模组的使用需求展开,整体轮廓没有采用常规矩形电路板的保守形态,而是结合飞控舱内部的安装空间、减震台布局以及周边电调、电源模块、GPS支架的避让关系,将板体边角做了斜切收边处理,板体最大外廓长度控制在108.71毫米,这个尺寸边界是在整机飞控舱逆向测绘后反复校核得到的——既保证板上所有外设接口、焊盘与固定孔都有足够排布空间,又不会和舱体内壁的加强筋、减震球安装座发生干涉。

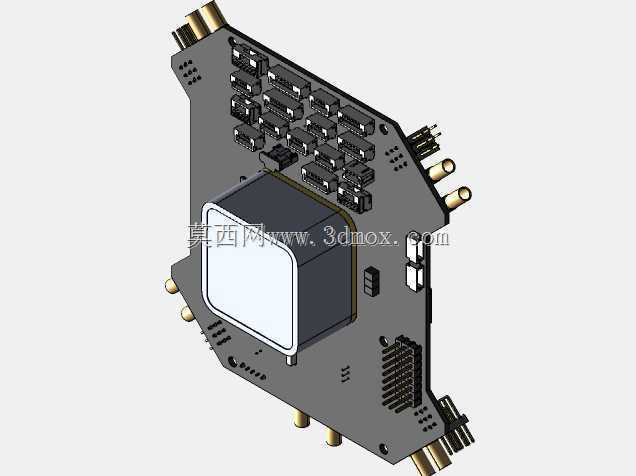

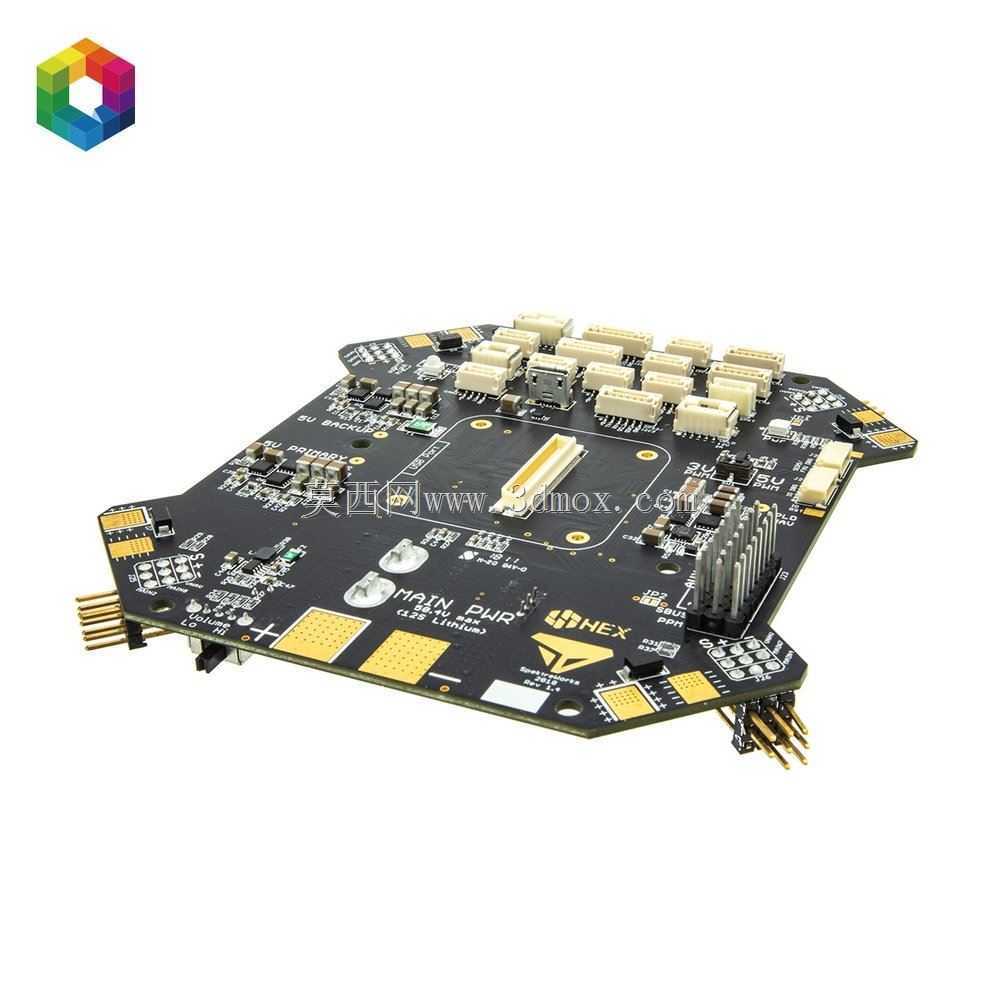

从实际装机的使用场景来看,这类载板承担的核心作用是把Cube飞控核心的高密度连接器引脚,拆解拓展为无人机装机时需要对接的各类外设接口:板上预留的主电源与备份电源输入回路,分别对应动力电源模块与冗余备用供电,在作业类无人机遇到主供电波动时,备份回路可以维持飞控与关键传感器的短时供电,避免飞行控制中断;多路通用串口区域分别规划给GPS模块、数传电台、视觉避障传感器与光流计,不同接口的丝印标识直接标注在板面对应位置,外场装机布线时不需要反复查阅引脚定义表,顺着丝印就能完成接收机、遥测链路、舵机输出通道的接线。板体中部的大尺寸镂空区域正是Cube核心模组的安装位,核心模块通过板载连接器垂直插接在该区域,四周预留的固定孔位可以配合减震柱或者铜螺柱完成锁附,镂空边界和核心模块外壳之间保留了均匀间隙,既避免飞行过程中高频振动导致板体与模块外壳摩擦剐蹭,也给核心模块底部的散热留出了空气流通通道。

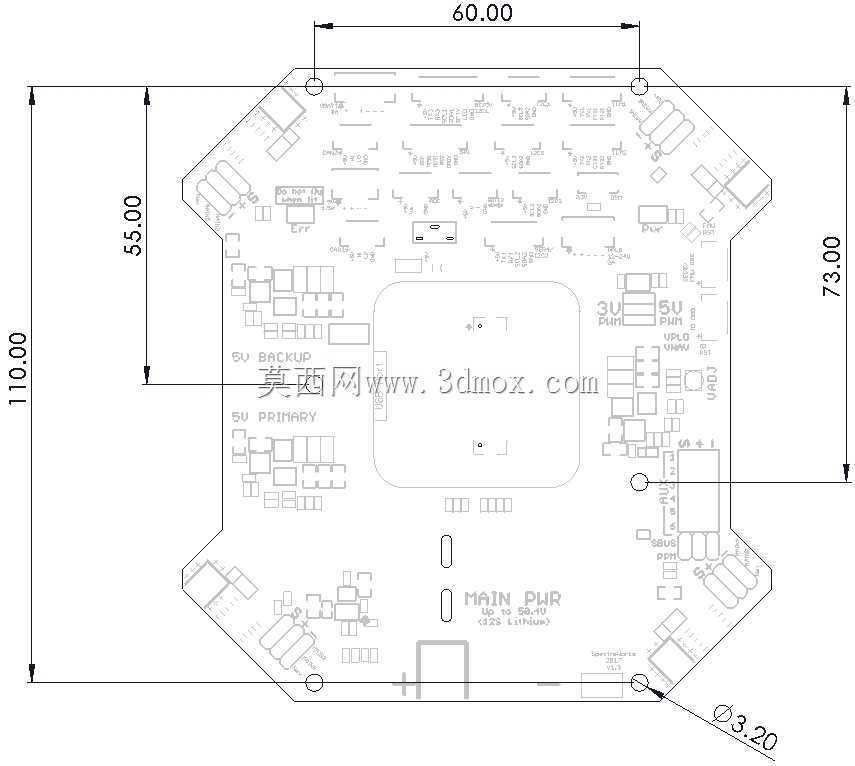

板体的外形切角设计并非出于外观考虑,斜切的两个边角对应飞控舱内两侧的走线槽位置,当载板固定在减震台上方时,电调信号线、电源动力线可以顺着斜切出来的侧边空隙直接走到机身两侧的机臂方向,不需要在板体上方额外飞线,大幅减少了线束交叉缠绕的情况,也避免了动力线大电流产生的电磁干扰串到飞控的传感器信号回路里。板面上分布的多个圆形安装孔,孔位间距完全匹配主流Pixhawk Cube减震套件的安装标准,既可以适配通用的玻纤飞控安装架,也能直接固定在定制的碳纤维机身舱板上,孔位周边做了环形铺铜加固,频繁拆装或者长期受振动冲击时,焊盘与孔位不会出现板材开裂的问题。
在结构建模的过程中,板体上每一个接口的凸起高度、贴片元件的最高轮廓都需要和整机装配模型做干涉检查:比如侧边的USB调试接口,突出板面的高度要保证飞控舱盖合上之后,调试插头仍然可以在不开舱的情况下外接调参;板上布置的多个LED状态指示灯,位置朝向舱体上的透光观察窗,外场调试时不用拆开舱体就能通过灯色判断飞控的供电、锁星与解锁状态。针对工业级无人机的作业环境,载板的板材选型与布局也做了针对性考量,强弱电回路在板面分区排布,电源输入的大电流走线和弱信号的传感器走线之间保持了足够的隔离距离,降低动力系统电调工作时的电磁噪声对磁力计、气压计采样数据的影响;板边预留的固定位可以兼容外接指南针、安全开关与蜂鸣器的扩展安装,不需要额外在机身其他位置打孔固定小附件。
这套载板的结构设计完全服务于无人飞行器飞控系统的快速集成,不管是用于航测无人机的批量组装,还是自研特种飞行平台的飞控适配,规整的安装边界、清晰的接口分区与合理的避让空间,都能让结构工程师在完成整机三维装配时,直接把载板模型导入飞控舱组件中,快速完成线束排布、安装孔位对齐与干涉校验,省去自行测绘电路板轮廓、逐个核对元件高度的重复工作,有效缩短飞控系统的装机迭代周期。
