无人机手持地面遥控终端结构

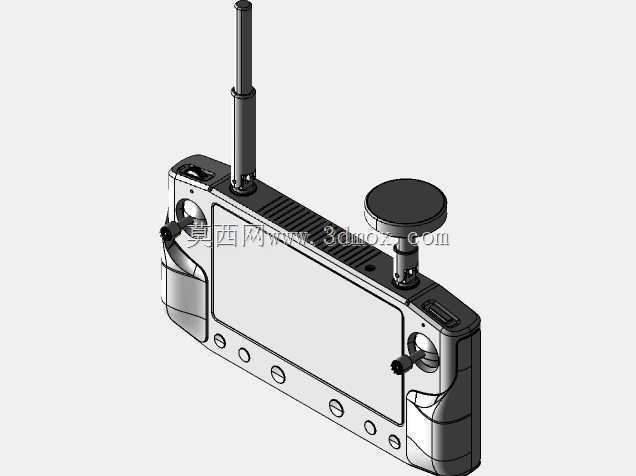

　　这套手持地面遥控终端主要面向小型多旋翼、固定翼及复合翼无人机的外场作业场景，承担飞行状态监视、链路通信、任务参数调整和人工接管控制等功能。设备整体采用长条形手持机身布局，正面预留大面积显示区域，便于在起降点、巡检路线旁、测绘作业现场快速读取飞控姿态、卫星定位、电压电量、航点进度和告警信息。与普通消费级遥控器相比，该类终端更强调一体化集成，机身同时容纳显示屏、操控按键、通信天线、定位模块和握持结构，减少外场携带时手机、支架、数传、天线分散布置带来的线缆松动和装配麻烦。

　　从结构设计上看，主机壳体采用上下壳扣合思路，侧面布置握持过渡区，前端和底边设置多枚圆形功能按键，按键位置贴合拇指与食指自然操作范围。机身背部及侧边可见散热槽和局部加厚区域，这些结构并非单纯装饰，而是为内部电路板、通信模组和电池仓提供刚性支撑，同时在长时间图传或高频遥控操作时扩大热交换面积。外壳边缘做了连续圆角处理，既降低手持时的棱角压迫感，也能在跌落冲击时减少应力集中。对于野外设备而言，壳体转角、按键孔位、天线座和接口周边都需要在后续详细设计中重点考虑密封筋、密封圈和灌封方案，以适应粉尘、湿气和温差变化。

　　终端顶部设置一根直立长天线，用于维持遥控或数传链路；机身另一侧安装圆盘状定位或通信天线组件，通过短支柱与主机连接。这种分立天线布局有利于降低机身遮挡，对卫星信号接收和无线链路方向稳定性更友好。天线支柱底部需要保留足够的安装平面和锁紧结构，模型中可见圆柱座与机身顶面连接，实际工程中通常会在该位置加入铜套、金属嵌件或加强肋，避免反复拆装、运输碰撞后出现塑料柱开裂。圆盘天线与机身之间的高度差也经过权衡：过低会受到操作者手部和主机屏蔽，过高则改变整机重心并增加包装尺寸，因此支柱高度需要结合天线方向图、外壳强度和携带空间共同确定。

　　正面显示区域占据机身中段主要面积，屏幕周围保留较宽边框，便于安装缓冲泡棉、显示模组固定柱和前面板贴合面。屏幕下方沿弧形底边排列功能孔位，可用于电源、确认、返回、自定义通道或状态指示灯。左右握持区设置旋钮、拨杆或接口类结构，适合飞行中进行模式切换、云台调整或参数微调。结构建模时需要特别注意操控件与内部PCB之间的行程关系，按键侧壁要预留活动间隙，旋钮轴心需与电位器或编码器同轴，避免外壳公差累积造成卡滞。

　　安装边界方面，该终端属于单人手持设备，外形长度明显大于宽度，厚度集中在屏幕、电池和天线座区域。整机包装时，长天线和圆盘天线应作为高度方向的主要约束，若采用一体化不可拆结构，包装箱内需为天线顶部预留独立缓冲腔；若设计为可拆卸接口，则要在天线座周围保留扳手空间和防护盖位置。机身底部的按键和接口不宜突出过多，防止平放桌面时受压。手持区域的截面应控制在操作者可稳定握持的范围内，重心尽量靠近机身中部，避免顶部天线过长导致头重脚轻。

　　在无人机系统集成中，该终端可与pixhawk等飞控生态配合，作为地面站人机交互入口。实际作业时，操作者通过屏幕确认飞行模式和任务状态，利用外置天线保持与机载端的通信，在航线巡检、航拍测绘、设备巡查和试验飞行过程中完成监控与干预。三维结构设计需要同时兼顾电子堆叠、人机操作、天线净空、散热和防护，而不是只追求外观流线。模型把主机壳体、屏幕边界、按键排布、天线安装和外部附件关系完整表达出来，可作为后续结构细化、壳体开模、内部板框布置和操作工装设计的参考基础。
