家用带轮翻盖绿色环卫垃圾桶三维设计

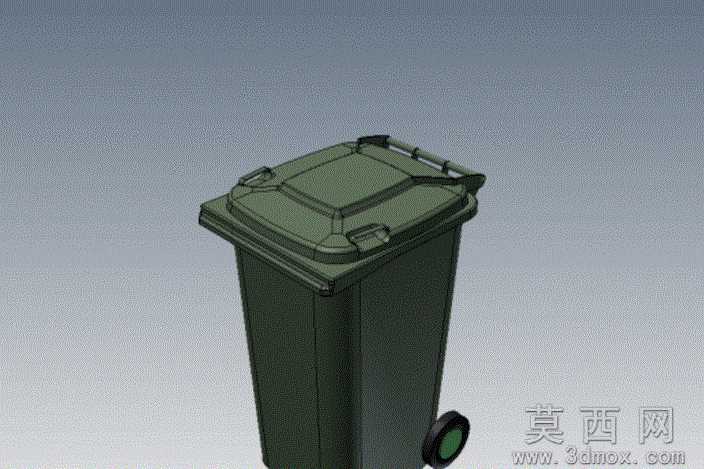

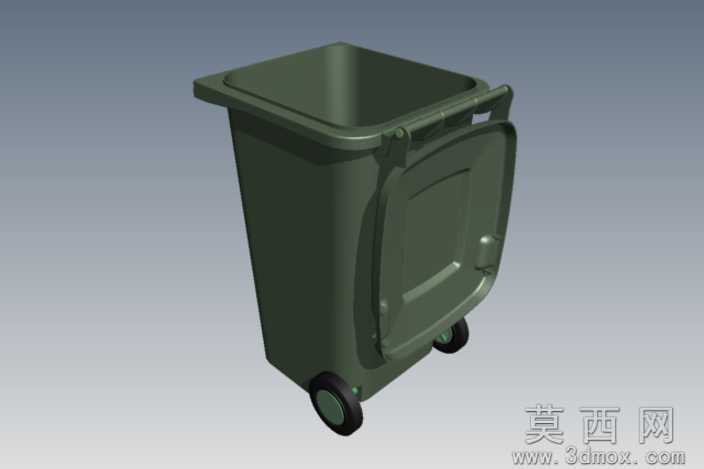

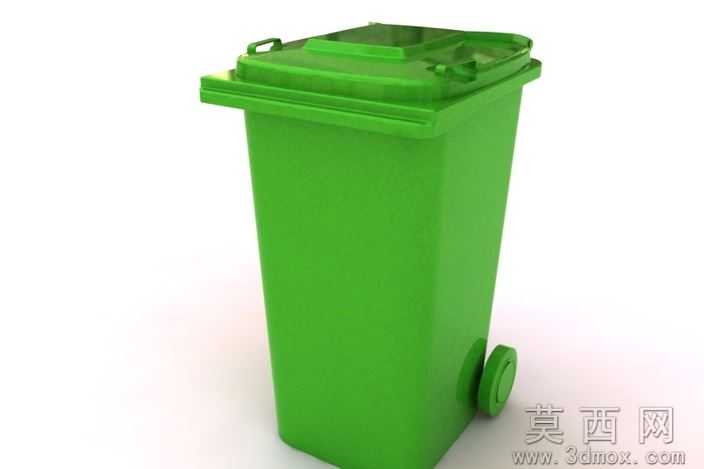

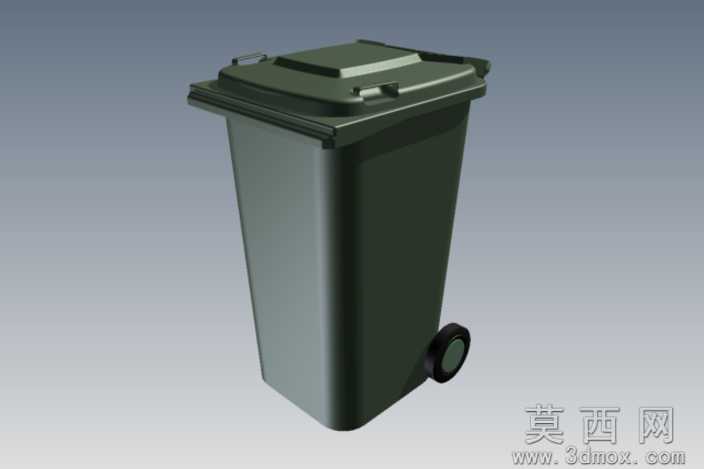

本款带轮翻盖绿色垃圾桶的建模流程遵循自底向上的实体建模逻辑，首先以桶身主体为基准绘制拉伸草图，通过拔模特征设置1.2°的侧壁倾斜角度，保证桶身堆叠脱模与日常倾倒的顺滑性，随后依次添加桶口加强筋、翻盖铰接座、底部轮轴安装位等附属结构，所有圆角特征均按照实际注塑工艺要求设置R2-R5的过渡半径，避免应力集中问题。参数设计层面严格参照民用240L标准环卫垃圾桶的尺寸规范，桶身总高度设定为1070mm，桶口长宽尺寸为560mm×470mm，单侧行走轮直径为200mm，翻盖与桶身的铰接间隙预留1.5mm的装配公差，桶盖边缘设置3mm宽的密封压边，可有效减少桶内异味散出，同时在桶身上部对称设置提升挂耳结构，适配环卫清运车辆的自动提升倾倒机构。渲染材质方面，桶身主体采用高密度聚乙烯HDPE哑光塑料材质，设置深绿色漫反射颜色与0.25的粗糙度参数，模拟户外环卫设施常用的耐晒塑料质感，行走轮部分采用黑色橡胶材质搭配灰色PP塑料轮毂，铰接轴位置添加轻微的金属磨损质感，整体渲染效果还原真实产品的视觉特征，无过度夸张的特效表现。结构原理上，该垃圾桶采用翻盖式密封结构，通过桶身后部的铰接轴实现桶盖的0-110°开合，桶身底部单侧安装的实心橡胶轮可配合另一侧的底部支撑脚实现倾斜拖行，无需整体抬升即可完成短距离转运，桶口边缘的外翻加强边可提升整体结构抗冲击强度，即使受到轻微碰撞也不易出现开裂变形。软件兼容层面，模型提供Autodesk Inventor2011原生格式，同时导出STL、STEP/IGES通用三维格式，可直接导入SolidWorks、UG、Creo、ProE等主流三维设计软件进行编辑修改，也可导入切片软件用于3D打印验证，不同格式文件均保留完整的装配层级与特征参数，无破面、缺失面等几何错误。研发教学应用层面，该模型可作为工业设计专业注塑产品结构设计的教学案例，帮助学习者理解薄壁塑料件的拔模设计、加强筋布局、铰接结构配合等知识点，也可用于环卫设施产品研发的方案验证，通过修改尺寸参数快速衍生不同容积的垃圾桶产品，还可作为场景搭建素材用于小区、街道等三维场景的可视化制作，为环境设计、动画制作等领域提供真实的道具模型支撑。
