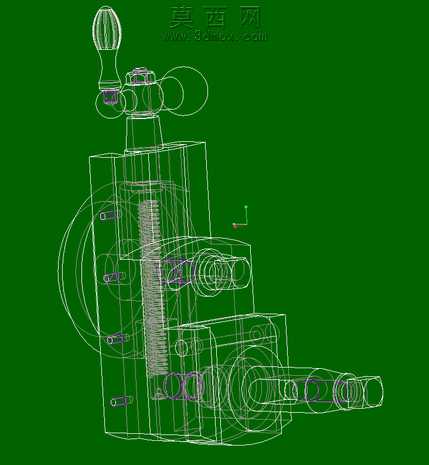

牛头刨床克拉珀框机械结构三维建模

本模型为牛头刨床核心功能部件克拉珀框的三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循机械加工装备的实际设计规范与装配逻辑。建模初期首先梳理克拉珀框在牛头刨床中的功能定位：该部件是实现单点线性切削运动的核心传动承载结构，需要承担滑枕往复运动的导向、刀具装夹定位、切削力传导的多重作用，因此建模阶段首先确定整体基准坐标系，以部件的安装贴合面为第一基准，保证后续所有特征的位置精度符合机械装配公差要求。模型构建采用实体特征建模思路，首先创建主体基座的拉伸特征，根据实际部件的轮廓尺寸绘制截面草图，对安装孔位、定位槽、配合轴孔等结构逐一进行特征切除，保证所有孔位的同轴度、平面的平行度符合真实零件的加工要求。针对顶部的操作锁紧结构，分别构建球形操作手柄、锁紧压块、调节螺杆等子零件，通过装配约束完成组合，还原真实部件的锁紧调节功能结构；针对主体的多层圆盘导向结构，采用旋转凸台特征完成主体轮廓构建，对圆盘的台阶面、中心定位孔进行精细化处理，保证导向面的圆柱度符合运动配合要求。材质渲染阶段，为整体模型赋予灰铸铁材质属性，还原机床铸件的哑光金属质感，对操作手柄、调节螺杆等运动部件赋予调质钢材质，区分不同零件的材质差异，渲染过程中调整环境光与漫反射参数，清晰呈现零件的棱边、倒角、安装槽等细节结构，避免光影过强遮挡结构特征。结构设计上完整还原克拉珀框的装夹接口、运动配合面、锁紧调节机构，所有特征的尺寸比例参考真实牛头刨床的部件参数设定，没有冗余的几何特征，也没有缺失关键的装配定位结构，能够清晰展现该部件如何配合滑枕完成线性往复切削运动，如何通过顶部锁紧结构实现刀具位置的固定调节，如何通过侧面的连接结构与刨床其他传动部件完成动力传递。建模过程中对零件的倒角、退刀槽等工艺结构进行了还原，保证模型既具备结构展示价值，也符合机械加工的工艺常识，能够直观呈现克拉珀框作为牛头刨床核心部件的功能逻辑与结构特点。
