加工中心第四轴替换工装夹具结构

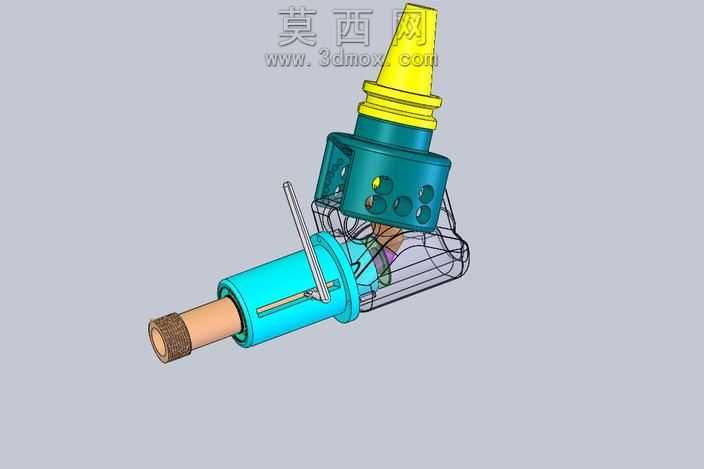

该模型为适配加工中心第四轴替换作业的专用工装夹具，整体采用三维参数化建模完成，建模过程中严格遵循机加工工装的实际装配逻辑，对各部件的配合公差、装配层级做了完整还原。模型通过线框与实体结合的渲染方式，清晰展现了内部传动与夹持结构的布局，不同功能部件采用差异化的材质表现：主体夹持基座采用青蓝色金属烤漆材质，模拟实际工装的表面氧化处理工艺，表面做了细微的磨砂质感处理，还原工业金属的真实触感；顶部定位接杆采用亮黄色工程塑料材质，搭配环形凸棱结构，还原快换接头的防滑设计细节；穿入的待加工轴类零件采用铜质金属材质，端部做了滚花纹理的建模还原，匹配实际工件的装夹接触面特征；侧面的锁紧拨杆采用金属亮面材质，还原手动锁紧机构的操作件外观。结构设计上，该工装采用同轴穿轴式夹持方案，主体基座设置多组减重孔与观察孔，既降低工装整体重量，又便于加工过程中观察内部排屑与装夹状态；锁紧机构采用拨杆驱动的偏心锁紧结构，可快速完成轴类零件的装夹与拆卸，适配加工中心第四轴的快换作业需求，减少机床停机换件的辅助时间；顶部的快换接头可直接对接机床的冷却管路，实现加工过程中的定点冷却供给。设计思路围绕加工中心第四轴替换的实际作业痛点展开，针对传统轴类装夹工装找正时间长、冷却对接不便的问题，将定位基准、锁紧机构、冷却接口集成在同一基座上，保证工装安装到机床第四轴后无需重复找正，即可快速完成待加工轴件的装夹，同时集成的冷却接口可随工装同步移动，避免外接冷却管路的干涉问题。建模过程中对所有运动部件做了装配约束验证，确保锁紧拨杆的转动行程、轴件的装夹行程均符合实际操作范围，各部件之间无干涉问题，线框展示部分可清晰看到内部的锁紧传动路径，直观展现工装的工作原理，可作为机加工工装设计、数控加工实训的参考模型，也可用于加工中心工装配置的方案演示。
