防爆型150瓦LED投光照明灯具结构

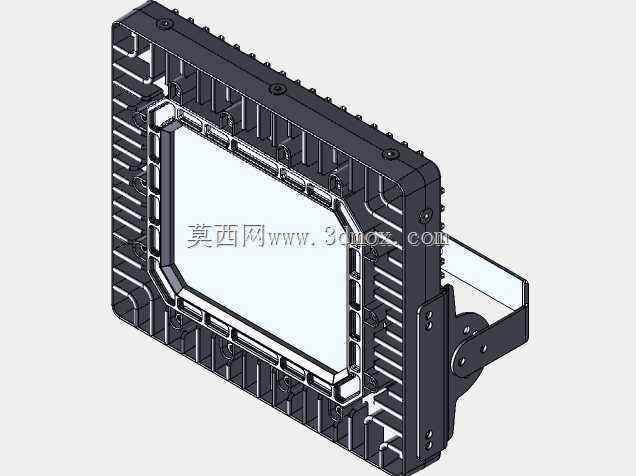

　　这套防爆LED投光灯具的三维结构，面向存在可燃气体、蒸汽或粉尘的危险作业区域做照明布置，常见于谷物仓储塔内部、电梯井道、石化装置区、化工车间走道、油气平台甲板以及需要临时检修照明的受限空间。灯具本体采用无铜铝合金压铸成型，外壳表面做粉末涂层处理，兼顾耐腐蚀、抗冲击与轻量化，避免在易燃易爆环境中因机械碰撞产生火花。

　　从结构布局看，发光面位于灯具正面，四周由加厚边框与密封压边围合，透光罩与壳体之间采用耐候密封结构，保证防爆与防护要求。壳体背部及侧围布置了密集的一体化散热鳍片，鳍片走向与灯具安装后的自然对流方向相匹配，LED工作产生的热量经由铝基板、壳体直接传导至鳍片，再通过空气对流散出，不需要额外配置镇流器或独立驱动散热盒，减少了故障点与外部接线。

　　光源采用Cree LED模组，整灯功率约150W，可输出约17500流明，色温覆盖3000K、4000K、5000K等常用区间，显色指数约75，能够满足工业现场对设备仪表、管线阀门、操作通道的辨识需求。相比传统高压钠灯或汞蒸气灯，它在光效、启动速度、抗震性和寿命方面优势明显，额定寿命周期内光通维持率较高，长期使用后照度衰减更平缓，适合维护不便的高处或危险区域。

　　供电适配范围较宽，可在100-277VAC、50/60Hz条件下工作，现场无需为不同电压等级单独配置灯具。电缆采用长距离钢编织护套SOOW型电缆，既具备耐磨、耐油、耐拖拽特性，又能在移动使用中保护内部芯线；电缆末端配EXP防爆插头，可与对应防爆插座快速对接，减少现场开盖接线的作业风险。

　　安装方式是这类灯具选型时必须重点核对的部分。结构中预留了天花板安装、悬挂安装、壁挂安装以及电缆吊挂等多种接口形式，背部旋转支架可调节照射角度，支架上的紧固孔位用于锁定俯仰姿态。做三维布置时，需要确认灯具本体与支架的包络空间，尤其是鳍片外轮廓、电缆出线方向和插头插拔半径，避免与管道、钢梁、设备护栏发生干涉。

　　建模时可将灯具拆分为前盖、透光罩、LED模组、密封件、压铸壳体、散热鳍片、旋转支架、紧固螺钉、电缆和防爆插头等子件。壳体鳍片属于薄壁密集特征，建议在保证外观与散热表达的前提下控制阵列数量；支架旋转副要体现铰接轴、锁紧螺栓和角度调节关系；电缆部分可用扫掠路径表达自然弯曲，并在插头处保留接线与护套层次。

　　现场布置还需关注安装边界：灯具正面应避开正对操作人员视线的位置，以减少眩光；背部鳍片不能紧贴墙面或保温层，需留出对流间隙；电缆走向应远离高温管线和运动部件，并在吊挂点处做应力释放。对于谷物塔等粉尘环境，还要保证灯具表面温度低于相应粉尘层的点燃温度，外壳积尘面应便于清扫。

　　整体来看，该结构把防爆壳体、高效LED光源、大面积散热、多姿态支架和防爆电缆接口整合在同一灯具中，既适合固定照明，也适合临时检修和移动作业。对结构工程师而言，建模重点不在复杂传动，而在密封防爆边界、散热路径、安装调节机构以及电缆插头的空间协调；对选型人员而言，则应结合危险区域等级、照射距离、安装高度、供电电压和维护通道来确定灯具数量与朝向。
