电力变压器配套铰接式摇摆固定支架

　　这款摇摆支架是电力变压器配套安装体系里的铰接支撑构件，主要用于变压器柜体内部、调压组件、分接开关联动机构或者外置附件的活动连接点位，在设备运行过程中承担小角度往复摆动的导向与承载作用，避免刚性连接在热胀冷缩、设备振动、机构动作过程中产生额外内应力，保障整套联动结构的动作平顺性。

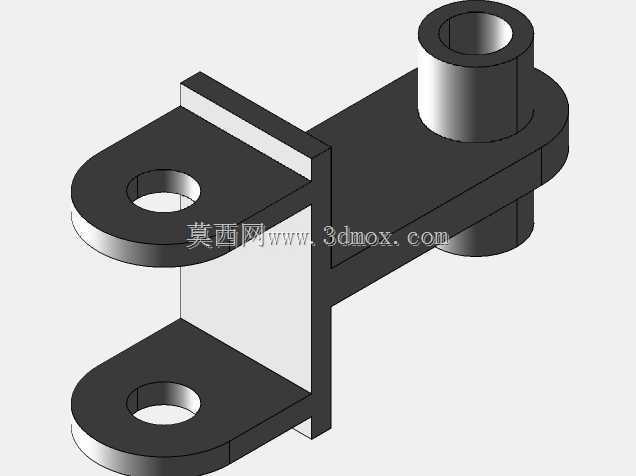

　　从实际装配场景来看，这类支架常布置在变压器油箱侧壁、夹件安装面或者机构箱的固定基座上，一侧通过两个同轴分布的通孔完成与固定基体的锁附，两个安装耳板平行错开、中间留出足够的避让间隙，可供配套的联动摆臂、连杆端头嵌入其中，销轴穿过上下耳板的孔位后，活动构件即可在两片耳板之间完成绕轴的小范围回转；支架另一侧延伸出带竖向套筒的悬臂结构，套筒的内孔为另一处铰接点位，可穿入导向轴、联动销或者支撑柱，套筒上下两端的同轴凸台分别承担轴向限位，既可以约束径向窜动，也能承受摆动过程中产生的径向剪切载荷。

　　结构设计上采用了一体式折弯成型的思路，两片带孔安装耳板通过中间的立板垂直衔接，立板同时向侧方延伸出水平承载臂，臂端的套筒与臂身融合为整体，没有额外拼接焊缝，所有转角位置都做了适配铸造或者机加工的圆角过渡，避免应力集中。耳板上的安装孔采用沉孔适配设计，锁附螺栓装入后头部不会突出耳板表面，不会和中间摆动的连杆发生运动干涉；水平臂的轮廓在套筒位置做了圆弧收边，既减少了不必要的材料占用，也避免尖角在装配过程中划伤线缆或者密封件。

　　安装边界方面，两片耳板的间距需要和配套摆臂的厚度预留0.5到1毫米的活动间隙，保证摆动过程中不会出现卡滞；耳板开孔的中心距、孔位到立板的距离都和变压器夹件上的预置安装孔位完全匹配，现场装配时不需要额外扩孔或者修配。侧方套筒的内孔孔径和配套销轴采用间隙配合，套筒的轴向高度要大于联动构件的配合段长度，保证销轴穿入后两端都有足够的支撑长度，悬臂从立板到套筒中心的延伸长度经过力矩校核，在变压器正常运行的振动载荷、机构动作的冲击载荷下，臂身不会出现挠曲变形。

　　建模过程中优先完成了运动包络的校核：先模拟支架固定在基体上的状态，再带入配套摆臂的最大摆动角度，检查全行程内摆臂、连杆和支架立板、臂身之间的最小安全间隙，确认没有运动干涉后再细化各个孔位、圆角和壁厚特征。支架的壁厚根据承载需求做了区分，耳板和立板的厚度满足螺栓锁附的压紧力要求，套筒位置的壁厚兼顾耐磨需求和整体重量，整体结构在满足铰接支撑功能的前提下，尽可能减少了材料冗余，适配电力变压器长期户外运行、少维护的使用要求，也可以直接衍生应用在其他需要小角度摇摆支撑的低压电器、配电设备联动机构当中。
