国标三脚插头式电力适配器结构设计

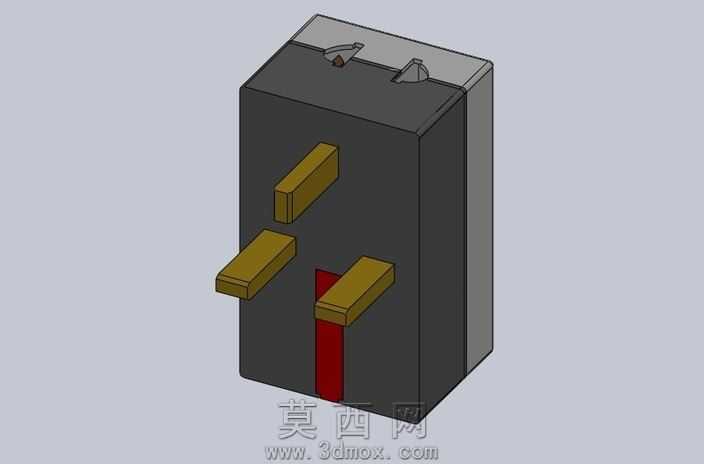

本作品为适配国内市电标准的三脚插头一体式电力适配器三维建模成果，建模过程严格遵循GB1002家用和类似用途单相插头插座的尺寸规范，采用SolidWorks完成全参数化结构搭建，整体建模逻辑以实际生产装配逻辑为核心导向。首先完成适配器外壳基体的建模，外壳采用长方体倒圆角的基础造型，边缘设置R1.2mm的工艺圆角，既符合注塑生产的脱模要求，也能避免日常使用中的锐边磕碰风险，外壳材质选用哑光阻燃PC工程塑料，建模时通过外观纹理设置模拟磨砂表面的漫反射质感，还原真实适配器外壳的哑光视觉效果，同时在外壳顶部预留与插片基座配合的卡扣安装位，保证上下壳体装配的紧密性。插片部分严格按照国标10A规格的尺寸参数建模，三个铜质插片分别对应火线、零线、接地极，插片根部设置定位凸台，与外壳内部的插片固定槽精准配合，建模时为插片赋予黄铜金属材质，调整金属粗糙度参数模拟铜件冲压后的半哑光金属质感，接地极插片长度略长于零火线插片，符合安全设计中接地优先接通的规范要求。插片与外壳之间的红色绝缘挡片单独建模，采用阻燃红钢纸材质，设置半哑光的红色材质属性，精准还原绝缘件的外观特征，挡片位置刚好分隔零火线插片与接地插片，避免插片根部的积尘导电风险。内部结构建模预留了AC-DC转换电路的安装空间，壳体内部设置了电路板定位柱、线材固定槽的结构细节，虽然未对内部电路板做精细化建模，但所有安装位的尺寸均按照常规适配器电路的通用规格设置，保证模型可直接用于后续的结构验证与开模参考。渲染阶段采用工作室柔和漫反射光源，多角度展示适配器的插片布局、外壳造型与细节结构，模型所有配合面均设置了合理的装配间隙，符合注塑件生产的公差要求，整体建模过程兼顾了外观还原度与结构实用性，既可以作为电源配件类产品的设计参考，也可用于用电安全相关的教学演示素材，完整还原了一体式旅行电力适配器的典型结构特征，适配个人便携用电设备的供电转换使用需求。
