航空级大推力电动拔销执行机构

　　在运载火箭级间分离、卫星载荷解锁、导弹发射筒开盖这类一次性或高可靠动作场景里，机械销钉的快速拔出往往是整个分离时序里最不能掉链子的一环。P100电动拔销执行器正是为这类极端工况开发的直线回缩装置，它把电机、减速机构、丝杠/牵引输出轴、位置反馈与接线腔体全部封装在一只圆柱形金属壳体内，对外只露出一根带中心孔的输出轴、一个带安装耳的前端法兰以及三根动力/信号引线，整机结构高度集成，不需要外部再配减速器或导向机构。

　　从实际使用逻辑看，这类拔销器平时处于伸出锁定状态，输出轴前端的孔或卡槽穿入被连接件的销钉、锁杆或保险销，把两个需要在分离瞬间脱开的结构硬性串在一起。接到解锁指令后，内部电机在数十毫秒量级内启动，经行星减速增扭后驱动输出轴快速回缩，把销钉从配合孔中直接抽出，解除机械约束。标称回缩力达到100磅，也就是约445N，这个力值不是稳态推力，而是针对销钉与孔之间存在轻微卡滞、涂层摩擦、低温结冰或装配预紧时仍能可靠拔出而留的裕度；对于直径在数毫米、配合长度十几毫米的钢制剪切销，这个力足以克服绝大多数实际干涉。

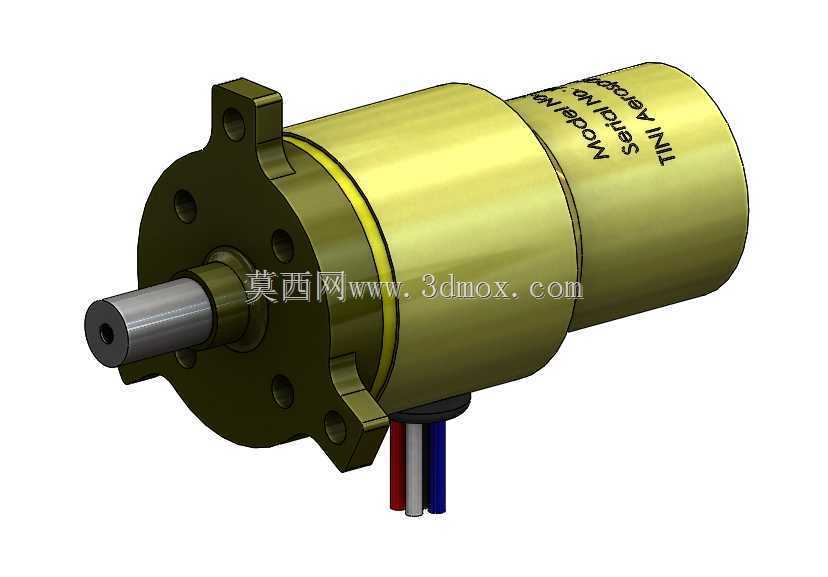

　　选型时最容易被忽视的是侧向承载能力。发射段、起飞段和级间分离前，整器要承受强烈的冲击、宽带随机振动和加速度过载，销钉本身会把相当大的横向力反传到拔销器输出轴上。P100在输出轴处于伸出锁定位置时，可承受高达600lbf、约2670N的侧向载荷而不发生弯曲、卡滞或回缩失效，这意味着前端法兰与输出轴之间的轴承支撑跨距、轴径以及壳体壁厚都经过专门强化，而不是按普通电动推杆的轻载导向来设计。建模时可以重点观察前端深色法兰盘：它采用多颗周向均布螺钉与主筒体连接，盘面上伸出两个带孔安装耳，用于通过螺栓把整只执行器固定在支架上；输出轴从法兰中心的双轴承位穿出，轴端做了轴向中心孔，既用于穿销、也可作为销钉到位的目视检查孔。

　　外形与安装边界方面，整机呈阶梯圆柱布局：后段是直径较大的电机与控制腔体，表面印有型号与序列号标识区；前段是直径略小的减速与输出段，两段之间有一圈明显的黄色密封环带，对应O形圈或焊接密封界面，用于在低气压、温变和盐雾环境下保护内部润滑脂与电路。筒体尾部引出红、蓝、黑三根线缆，分别对应电源正、电源负/回流与信号或到位反馈线，线缆从筒体下方的密封接头穿出，走线方向与输出轴垂直，便于在狭窄的仪器舱内贴壁固定。安装时只需保证前端法兰两个耳片孔与支架螺孔对齐、输出轴与被拔销钉同轴，误差控制在小角度范围内即可，过大的偏角会把侧向力直接叠加到轴上，削弱有效拔销力。

　　结构设计思路上，这只执行器走的是“高功率密度+短行程+快响应”路线，而不是普通工业电动缸那种长行程、连续工作制思路。筒体材料倾向于铝合金阳极氧化或镀彩锌处理，在保证刚度的同时控制重量；前端法兰和输出轴则采用强度更高的合金钢，承担冲击与横向载荷。内部减速级多采用行星齿轮，配合梯形丝杠或滚珠丝杠把旋转运动转为直线回缩，末端通常带有限位与到位开关，回缩到底后切断电机电流，避免长时间堵转。对于三维建模和结构集成工程师，在总装中布置这只执行器时，需要同时预留三类空间：一是筒体后段的电机包络，二是输出轴回缩后的行程空间，三是尾部线缆的弯曲半径与绑扎位置；前端法兰安装面则要考虑销钉拔出后被分离件的运动轨迹，防止回缩瞬间销钉或分离件磕碰筒体。

　　典型应用除了航天分离机构，还包括无人机伞舱开启、弹射座椅保险解除、试验台快速夹具释放、轨道交通受电弓应急脱钩等对“一次动作、必须成功”要求极高的场合。在这些场景里，它替代的是传统火工品拔销器——火工品威力大、速度快，但不可测试、不可重复、有储运安全要求；电动拔销器则可以在地面反复通电测试回缩力与到位信号，装箭后只在真正需要时动作，显著降低了系统验证成本和安全风险。建模时把法兰耳片、轴端中心孔、线缆密封接头和筒体标识区这几处细节还原到位，就能准确表达其在真实分离机构中的安装关系与工作边界。
