内燃机活塞头精密三维结构造型

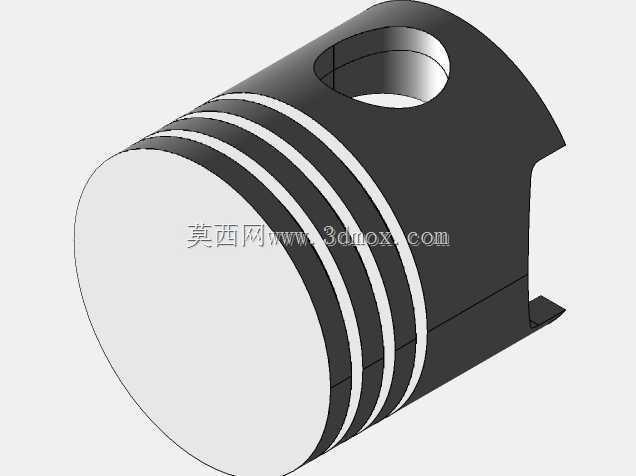

　　在往复式内燃机的核心运动副设计中，活塞头是直接承接燃烧做功压力、完成热能向机械能转换的关键承载构件，这套三维结构完整还原了活塞头部从燃烧室侧到裙部导向段的全部几何特征，覆盖了柴油机、中小型汽油机动力总成开发中活塞组件的典型设计逻辑。从实际装机场景来看，该部件工作在气缸套内的高温高压密闭空间，顶面直接接触燃油爆燃后的高温燃气，工作过程中需要沿气缸内壁做高速往复直线运动，同时通过活塞销将做功行程的推力传递给连杆，最终驱动曲轴旋转输出扭矩，在发电机组、农用动力、小型工程机械以及乘用车辆的动力单元中，这类活塞头部结构都是决定整机可靠性、密封性与运动精度的核心零件。

　　从结构功能拆分来看，模型外侧周向布置的多道环形凹槽为活塞环安装位，靠燃烧室侧的环槽用于装配气环，工作时气环外圆紧贴气缸套内壁，阻断燃烧室内高压燃气向下窜入曲轴箱，保证气缸压缩压力满足做功要求；下方的环槽可搭配油环使用，刮除气缸壁面多余的润滑油，避免机油进入燃烧室参与燃烧，同时在缸壁表面留存均匀油膜降低摩擦损耗。活塞头部径向贯通的同轴圆孔为活塞销安装孔，销孔轴线与活塞往复运动方向垂直，装配时活塞销穿过销孔与连杆小头端的衬套孔形成铰接，既可以把活塞承受的燃气作用力传递给连杆，又能补偿活塞往复运动与连杆摆动之间的角度偏差，避免运动卡滞。模型下部的开槽裙部结构在工作中承担导向作用，裙部外圆与气缸套内壁保持合理的配合间隙，在活塞高速往复过程中承受侧推力，保证活塞始终沿气缸轴线平稳运动，同时裙部的开槽设计可以为热膨胀预留余量，避免工作温度升高后活塞受热胀大在缸内出现拉缸、抱缸故障。

　　开展结构建模时，首先要围绕气缸内径确定活塞头部的外圆基准，活塞名义外径要比气缸套内径小数十微米级的配合间隙，间隙取值需要结合活塞材料的热膨胀系数、整机工作温度区间反复校核：间隙过小热态下会出现运动干涉，间隙过大则会导致活塞敲缸、密封性能下降。环槽的轴向宽度、槽底直径需要匹配所选标准活塞环的尺寸，环槽上下端面的平面度、槽底与活塞轴线的同轴度都有严格形位公差要求，保证活塞环装入后可以灵活随动，不会出现卡滞、密封失效问题。活塞销孔的内径尺寸要与活塞销的外径形成过渡配合，销孔两端通常需要做倒角处理，避免装配时刮伤活塞销表面，同时销孔的轴线要与活塞裙部外圆轴线保持垂直，两孔的同轴度误差需要控制在极小范围内，否则装机后会出现活塞偏磨、连杆受力偏载的问题。活塞顶面的型面需要匹配燃烧室的设计形式，直喷式柴油机的活塞顶面通常会加工出凹坑造型，配合喷油器的油束角度优化油气混合效果，建模时顶面壁厚要兼顾结构强度与减重需求，壁厚过薄无法承受爆燃压力容易出现开裂，壁厚过大则会增加活塞往复运动的惯性力，加大曲轴连杆组的动载荷。

　　安装边界层面，活塞头装入气缸前需要先在各道环槽内依次装入对应气环与油环，活塞环开口需要按圆周方向错开布置，避免所有开口对齐导致燃气下窜；之后将连杆小头伸入活塞裙部的内腔空间，对齐连杆小头孔与活塞两侧的销孔，穿入活塞销后在销孔两端安装卡环限位，防止活塞销轴向窜出刮伤气缸壁。整套结构的所有外部轮廓都不能超出气缸套的内径边界，裙部开槽的位置要避开活塞销的传力路径，在保证弹性退让空间的同时不能削弱销孔周边的结构强度，建模过程中还需要对活塞顶面、环槽、销孔这些高应力区域做圆角过渡处理，降低应力集中系数，让部件在高频交变载荷下可以达到设计使用寿命。
