这类支架在电气成套柜、户外动力接线箱、变压器周边端子排以及工业设备动力舱里承担跨接固定作用,一端要把带安装孔的电气模块、接线座或小型传感组件压紧在设备基体上,另一端通过四个分布在轮廓外缘的通孔完成与机架钣金、型材横梁或预埋安装面的锁附。现场工况里,支架往往不是单纯承托静态重量,设备运输过程的颠簸、柜门开合带来的振动、母线通电后的热胀冷缩以及检修时临时踩踏的偏载,都会通过连接点传递到支架本体,因此结构不能只按静承重画成一块厚板,还要兼顾孔位避让、走线空间和装配工具的操作间隙。

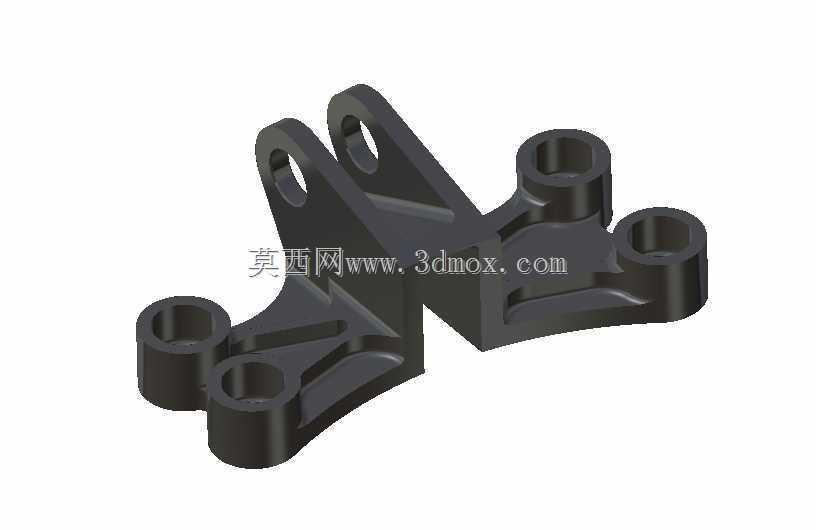

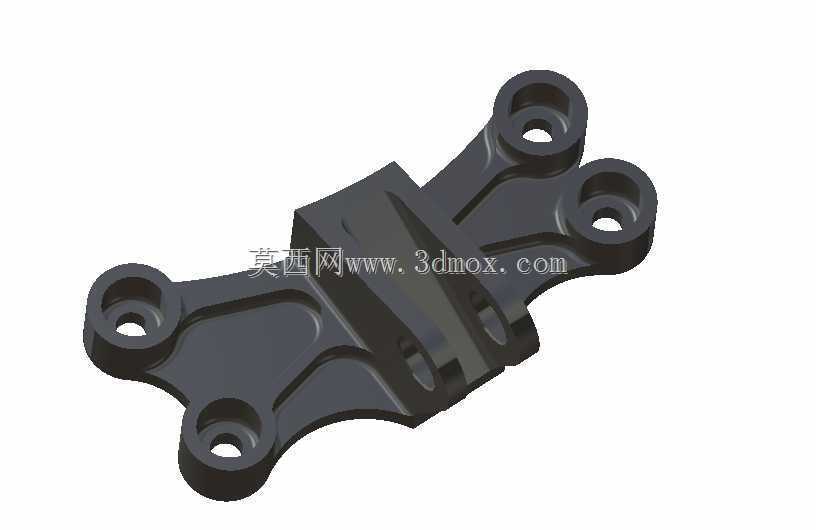

从外形看,支架采用非对称延展的支臂布局,四个带沉台的安装孔分别落在向外伸出的耳座端部,孔周做了局部加厚凸台,避免螺栓锁紧时薄壁区域被压溃,也让紧固件的压紧力沿着凸台直接传到主承力筋上。中部隆起的块状区域是主要的载荷交汇区,两侧支臂从中心向安装耳座平滑过渡,板体表面布置了多条随载荷走向延伸的加强筋,筋条没有做成满铺的厚重肋板,而是沿着孔位与中心块之间的传力路径分段设置,在低应力区域直接削减材料厚度,既控制整体重量,也避免铸件厚大截面产生缩孔缺陷。

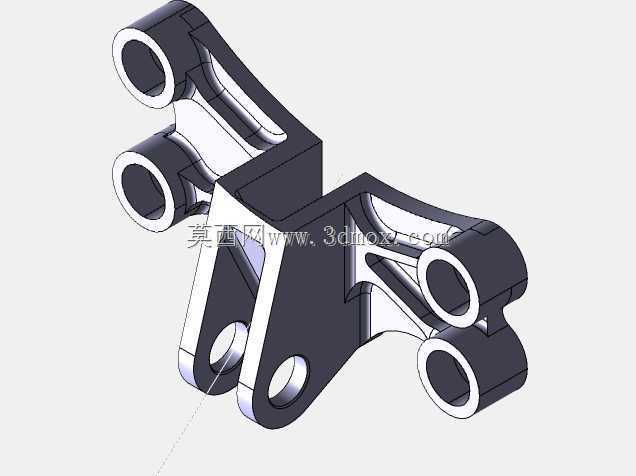

设计思路上先以完整实体支座作为参照,锁定四个安装孔的中心距、孔位相对基准面的高度以及中部配合面的轮廓边界,保证和原有安装空间完全互换;随后在不改变安装接口的前提下,对支臂非配合区域做拓扑减材,把材料集中在螺栓拉力、弯矩传递的主路径上。支臂下侧和外侧的凹槽并非随意挖空,每一处去除区域都对应应力水平较低的部位,保留的筋条则衔接中心安装块与各耳座,让横向载荷能够分流到至少两条承力通道,避免单一支臂出现应力集中。
安装边界方面,四个耳座的开孔朝向统一,装配时可从正面直接放入螺栓,周边留出的空间能够容纳套筒扳手旋转,不需要在狭窄柜体内侧反锁螺母。支架底面与被支撑件接触的区域保留平整加工面,其余非配合面保留铸造或机加工后的自然形态,减少不必要的精加工面积。中部凸起结构同时起到定位作用,电气模块贴合后可通过侧面轮廓限制横向窜动,防止长期振动下紧固件松脱后部件移位。

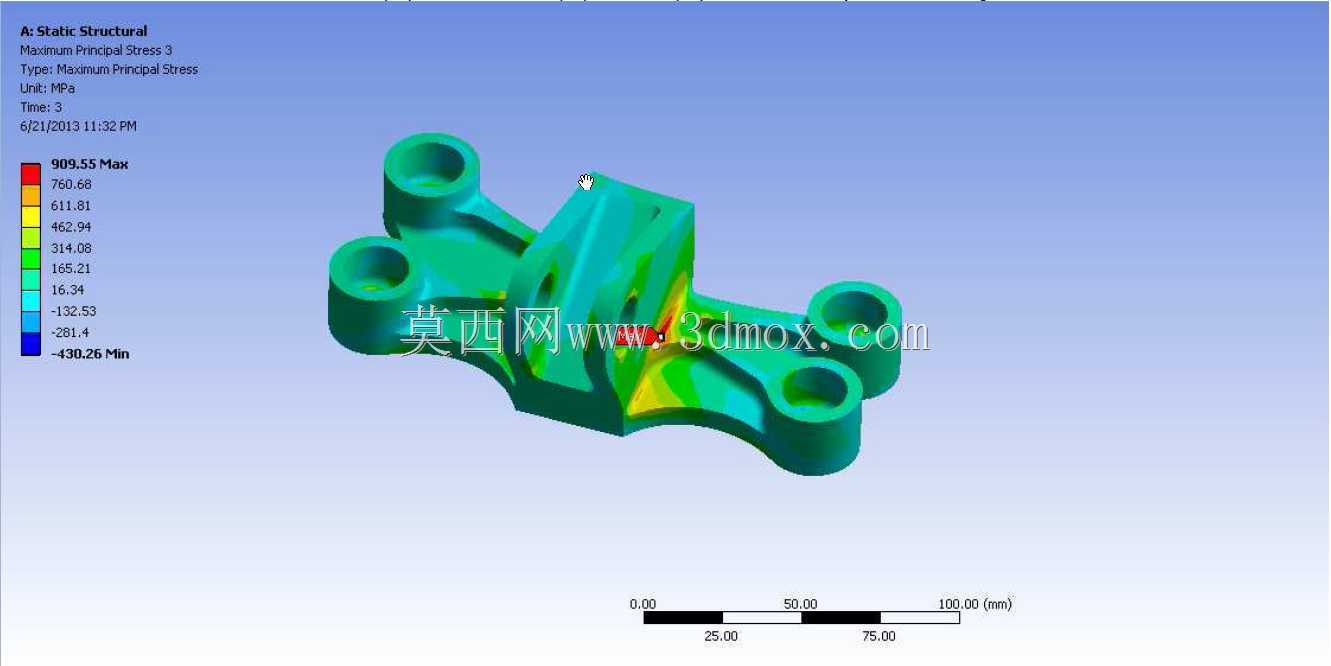

强度校核环节重点关注两类工况:一是螺栓按额定扭矩锁紧后,耳座孔周受到的局部挤压与弯曲;二是设备整机承受冲击加速度时,支架带着电气模块产生惯性载荷,支臂根部出现的复合弯曲应力。经CAE迭代后,高应力区集中在中心筋条交汇位置和耳座过渡圆角处,通过加大圆角半径、调整筋条厚度把峰值应力控制在材料屈服强度以下,低应力区则进一步减薄,在无失效风险的前提下实现明显减重。
实际选型时,工程师可直接参照孔位布局匹配现有柜体安装面,中部配合面可根据所固定电气元件的尺寸做局部适配修改;对于防腐要求较高的户外场景,可在铸件表面增加喷涂或镀锌处理,结构本身的镂空形态也不易积水积灰,便于日常巡检时观察螺栓紧固状态。整体结构在保证安装刚性的同时平衡了重量与成本,适合小批量铸造后机加工关键配合面,也为后续同系列不同载荷等级的支架衍生设计提供了可复用的筋板与耳座布局参考。
