通用电气轻量化动力总成悬置支架

项目分类:通用机械零部件 发布时间:2024-08-27 ID:769433
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架
  • 通用电气轻量化动力总成悬置支架

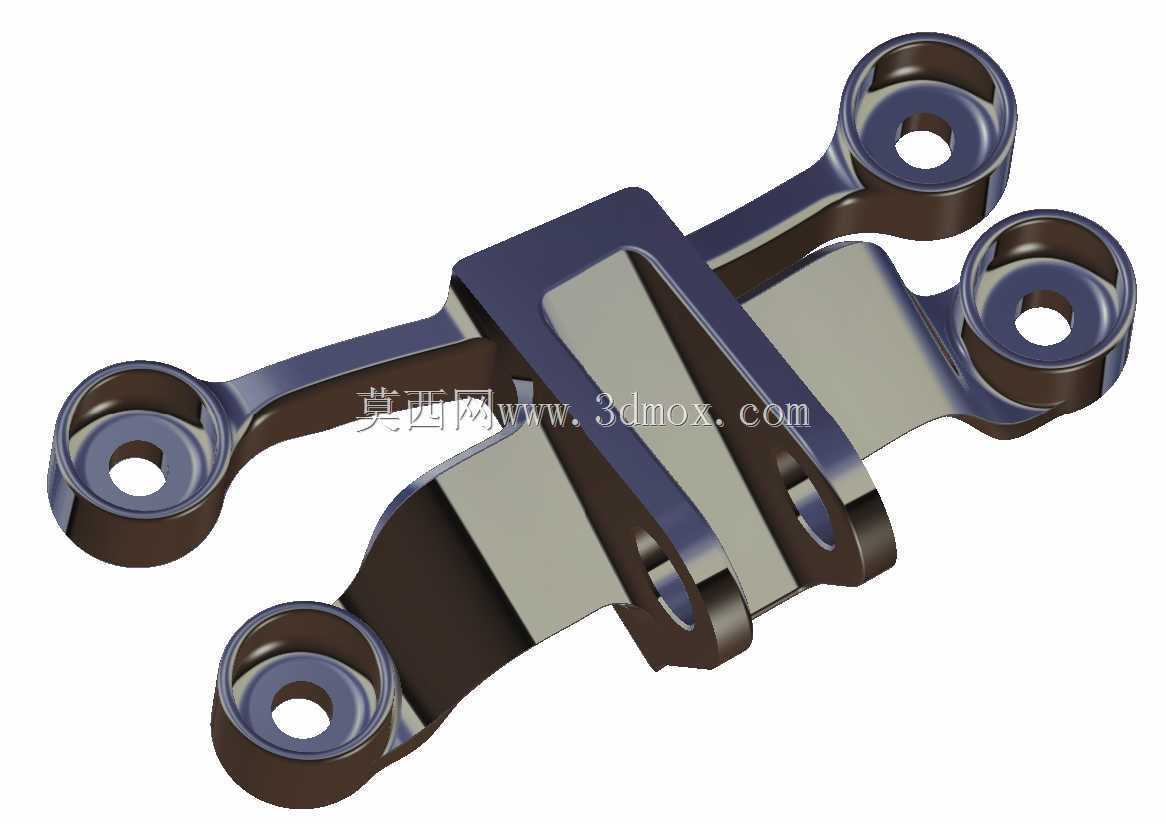

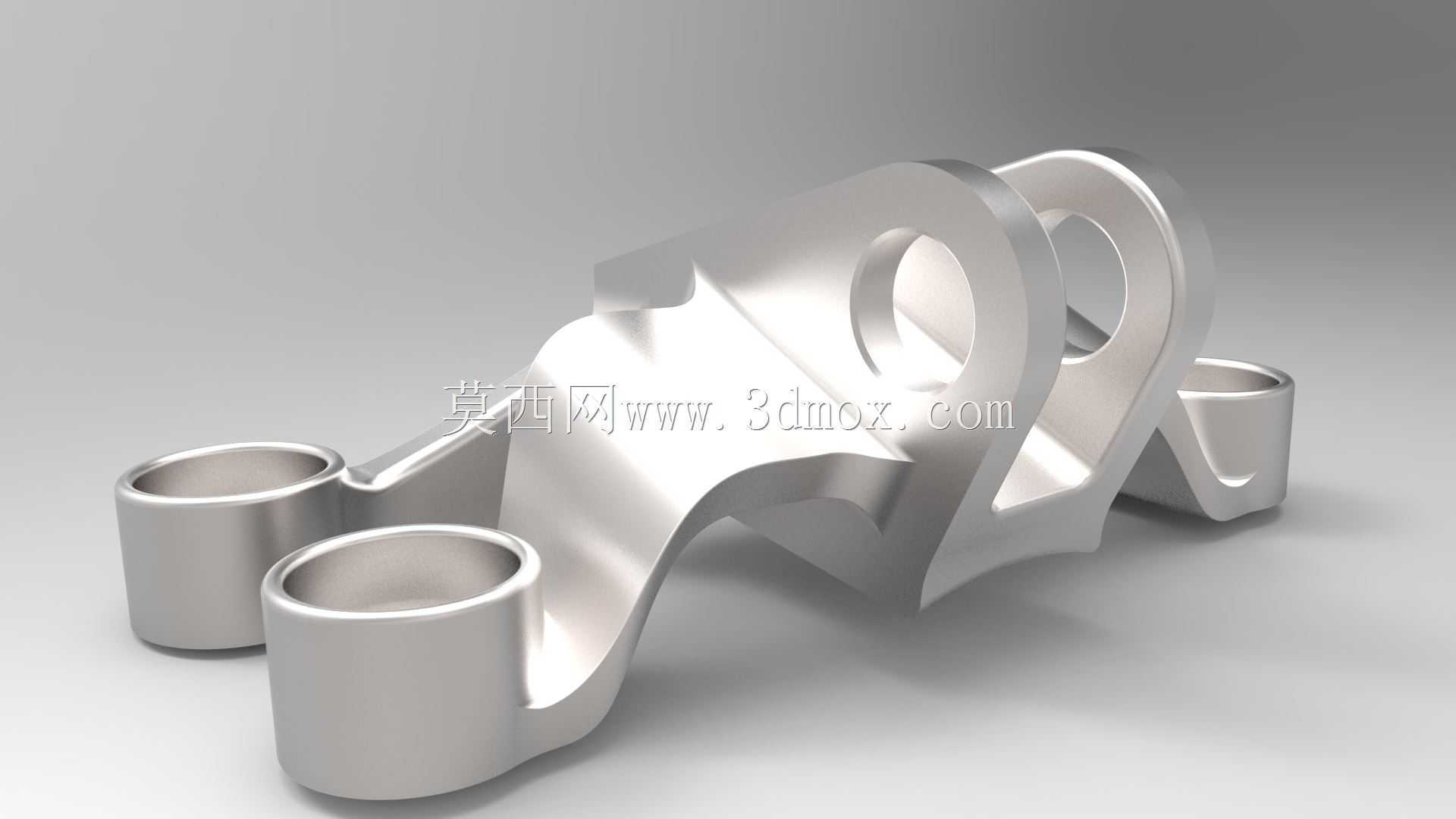

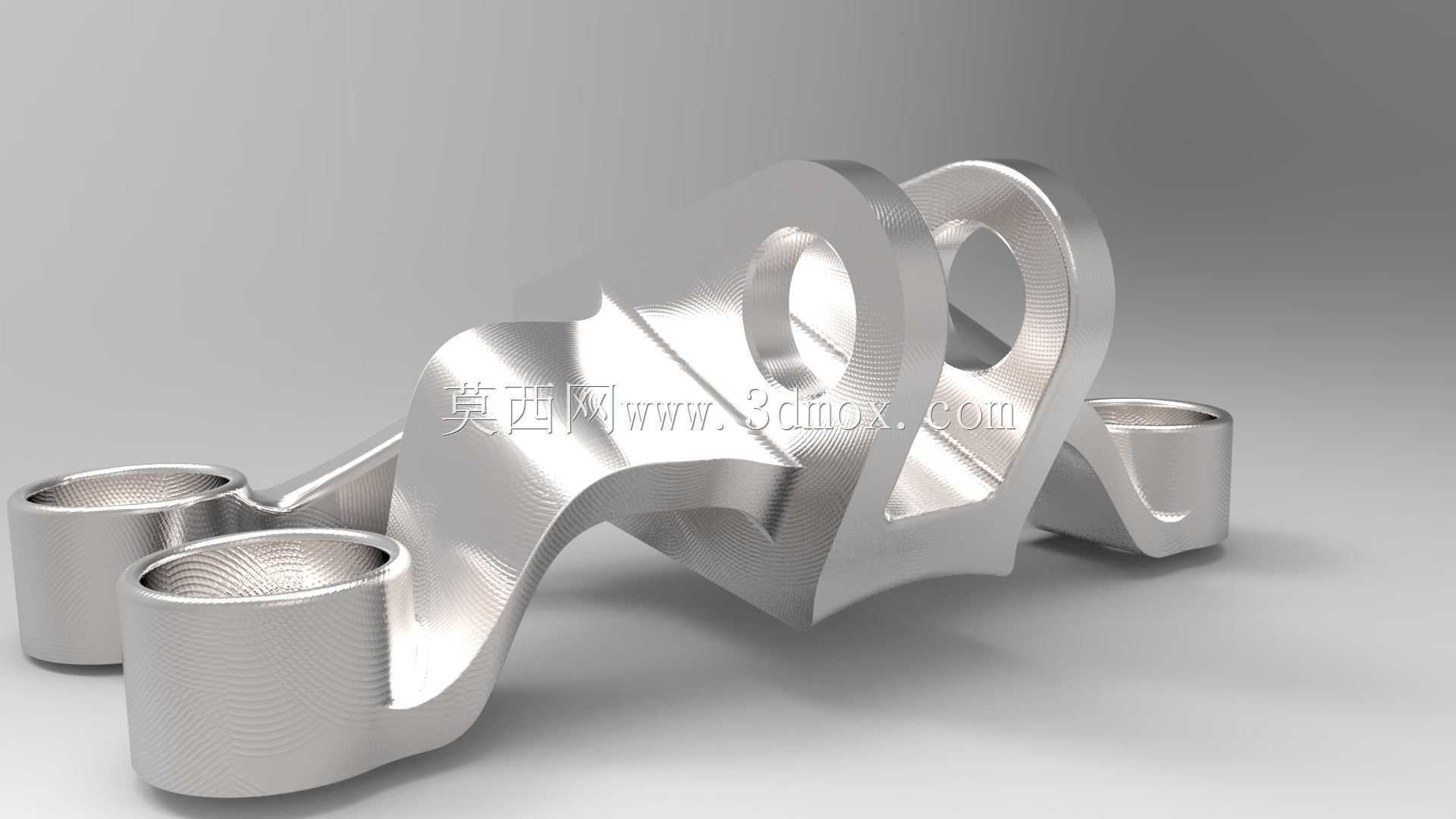

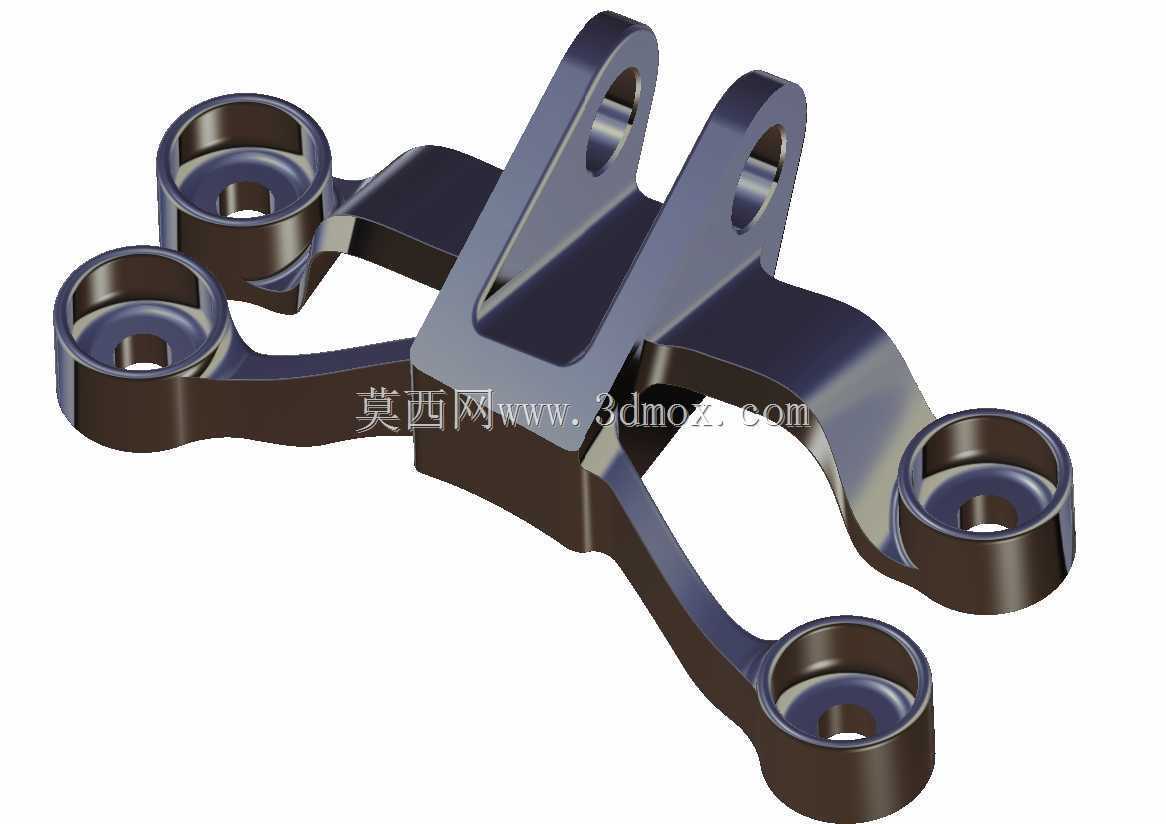

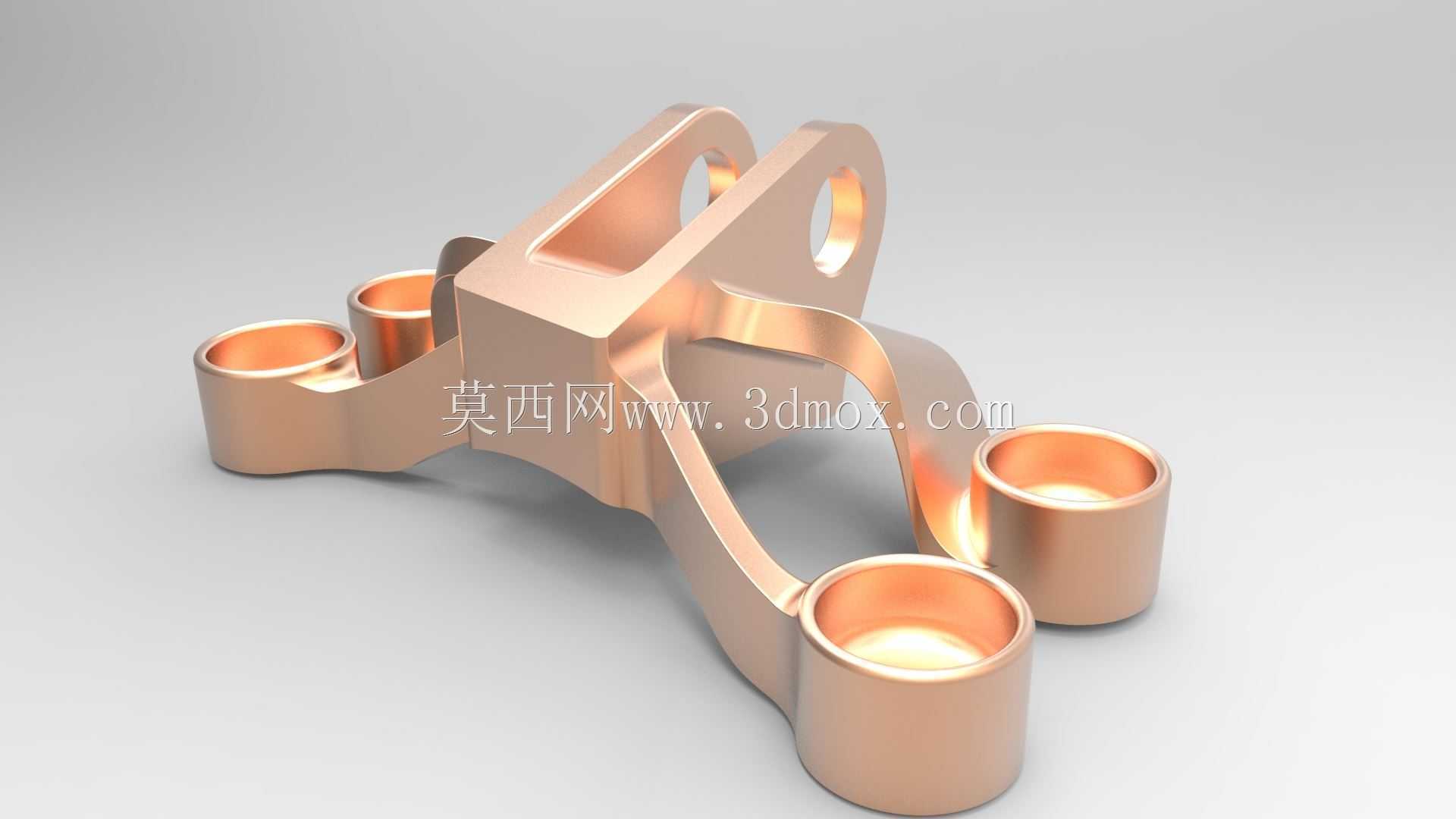

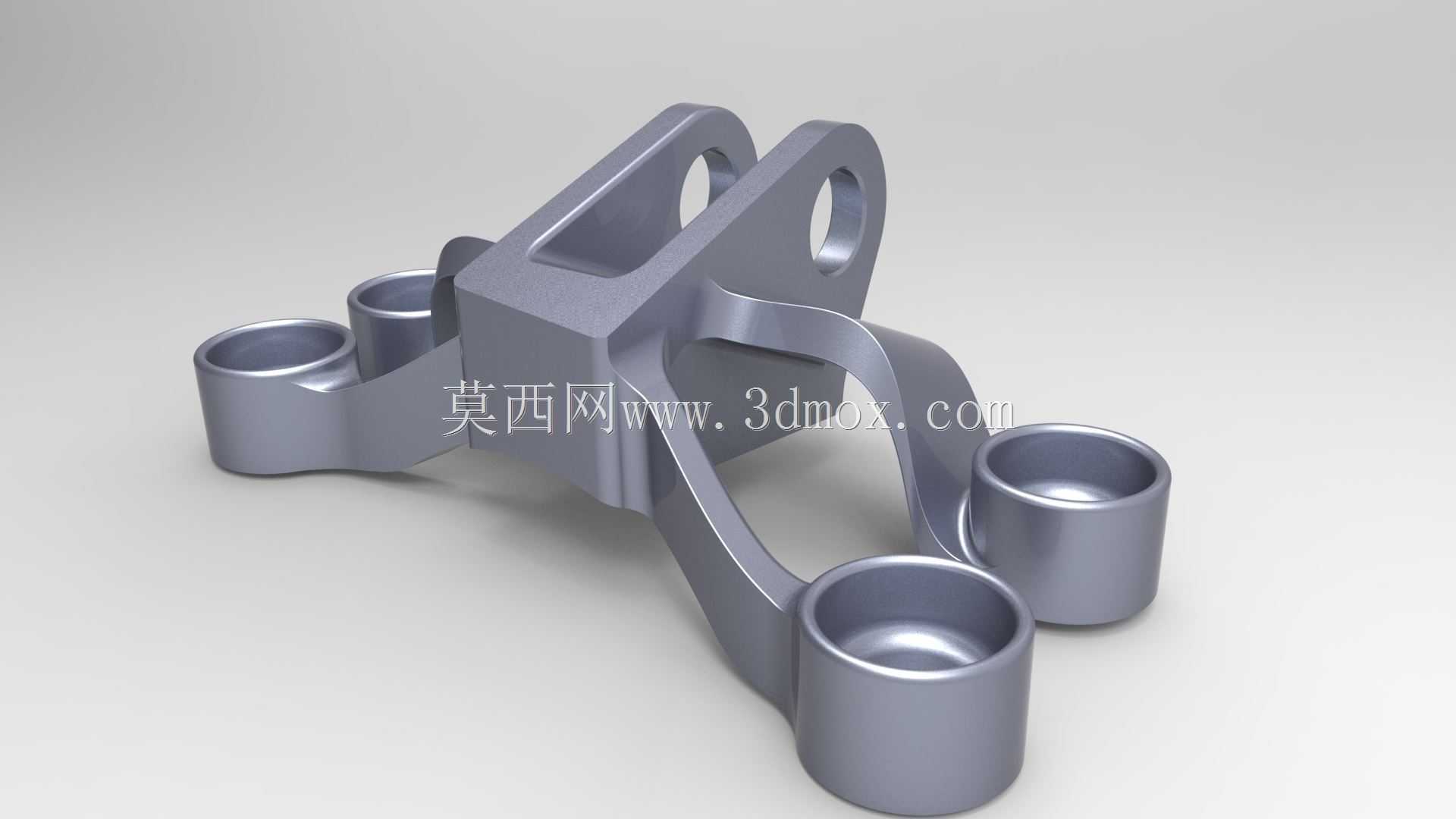

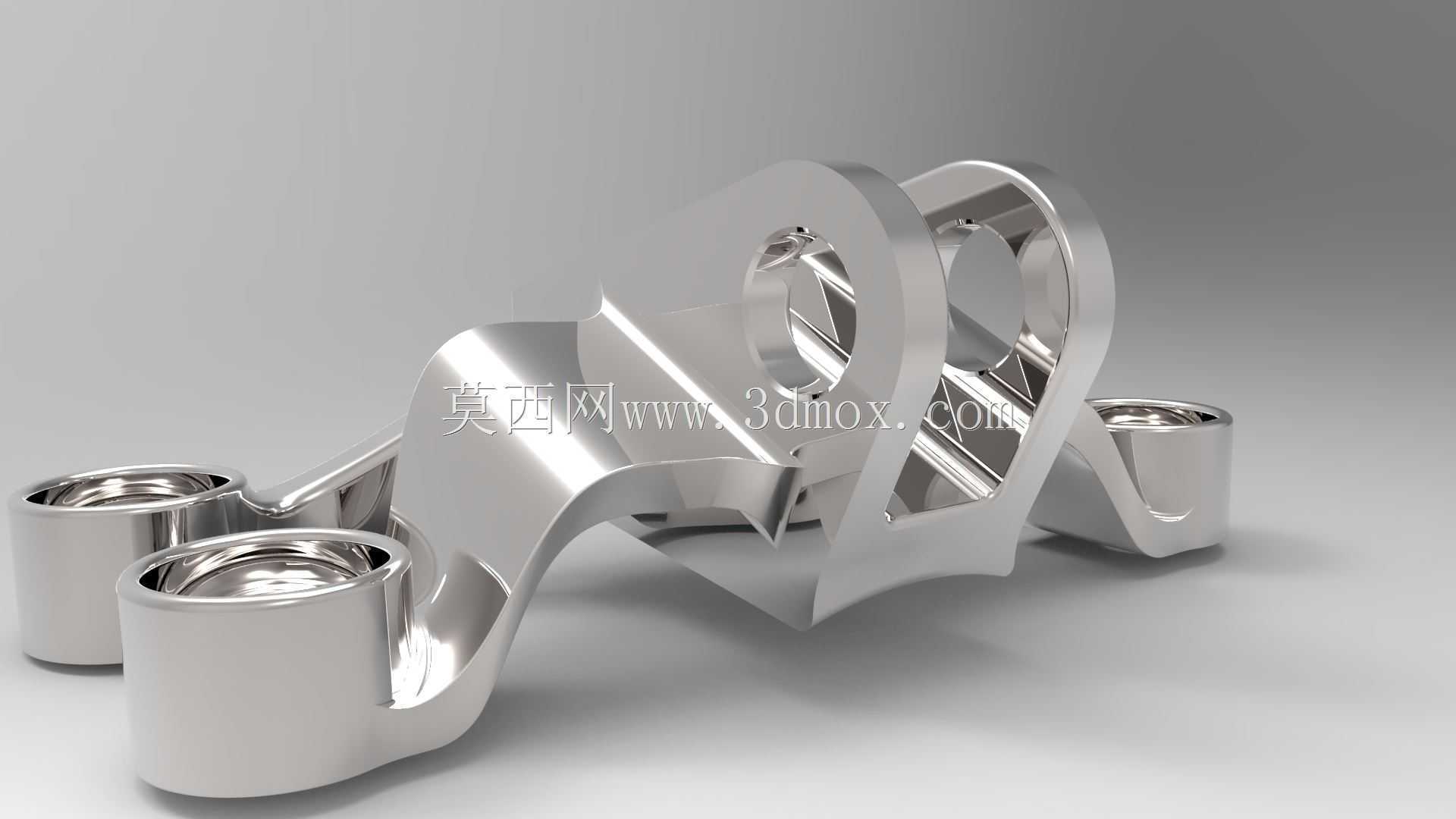

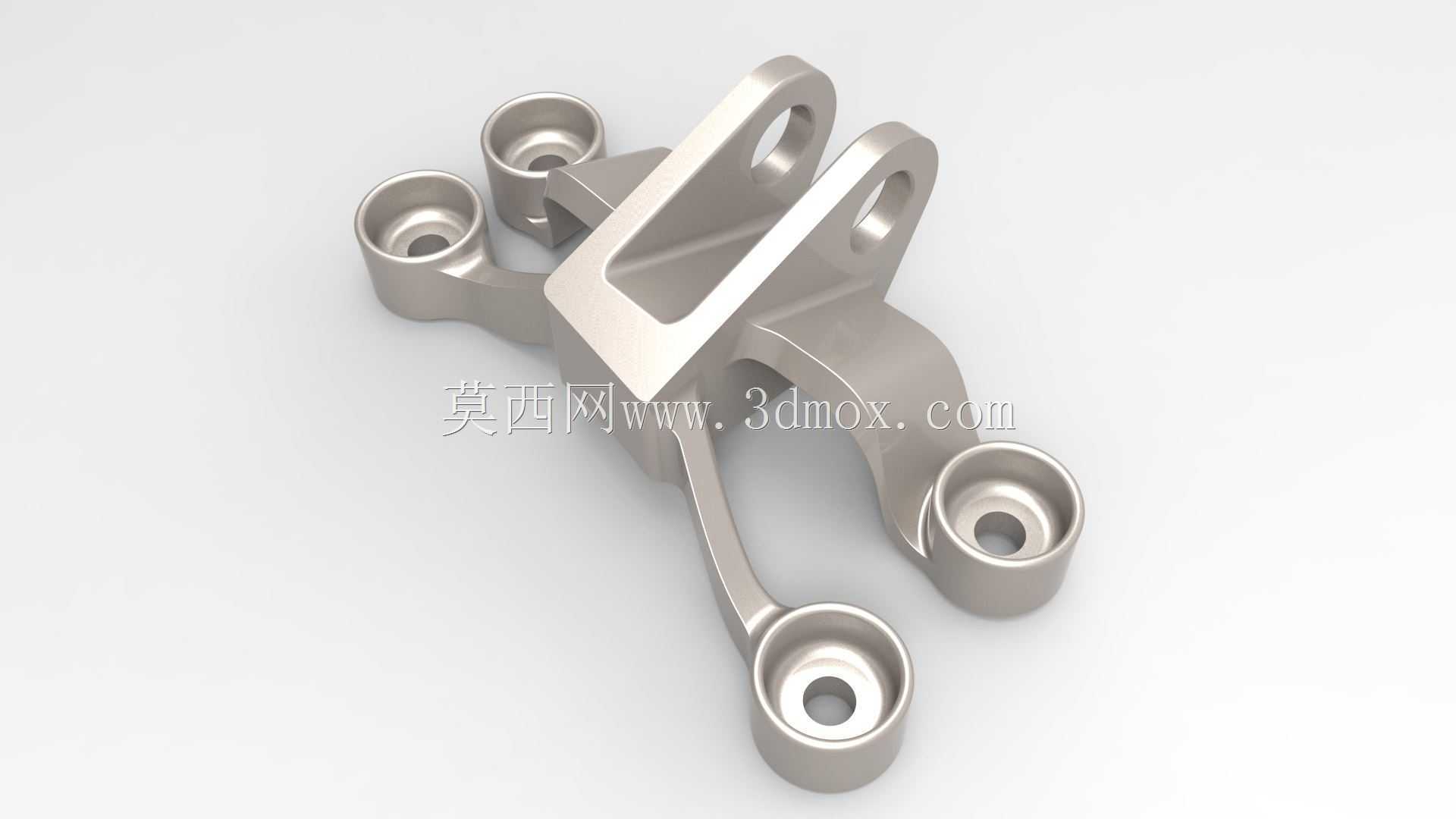

  动力总成周边的承载支架在整机布置里属于典型的空间受限件,既要把发动机、电机或变压器附属模块的载荷可靠传递到车架或基座,又不能在紧凑舱体内和管线、相邻壳体发生运动干涉。这套支架结构采用四点环形安装耳布局,四个带沉孔的铰接端分布在不同空间高度,通过两条弧形承力臂与中部夹持主体连为一体,适配安装面不在同一平面的错位装配工况。实际装车或装机时,四个衬套安装位分别对应车体侧的预留螺栓点,中部夹槽用来抱紧被支撑部件的柱状或矩形安装座,夹槽侧壁预留的侧向通孔可穿入锁紧销或紧固螺栓,防止被支撑件在振动工况下出现滑移脱出。

从受力路径来看,传统实心铸造支架往往把整个中部区域填满金属,材料冗余集中在低应力区,

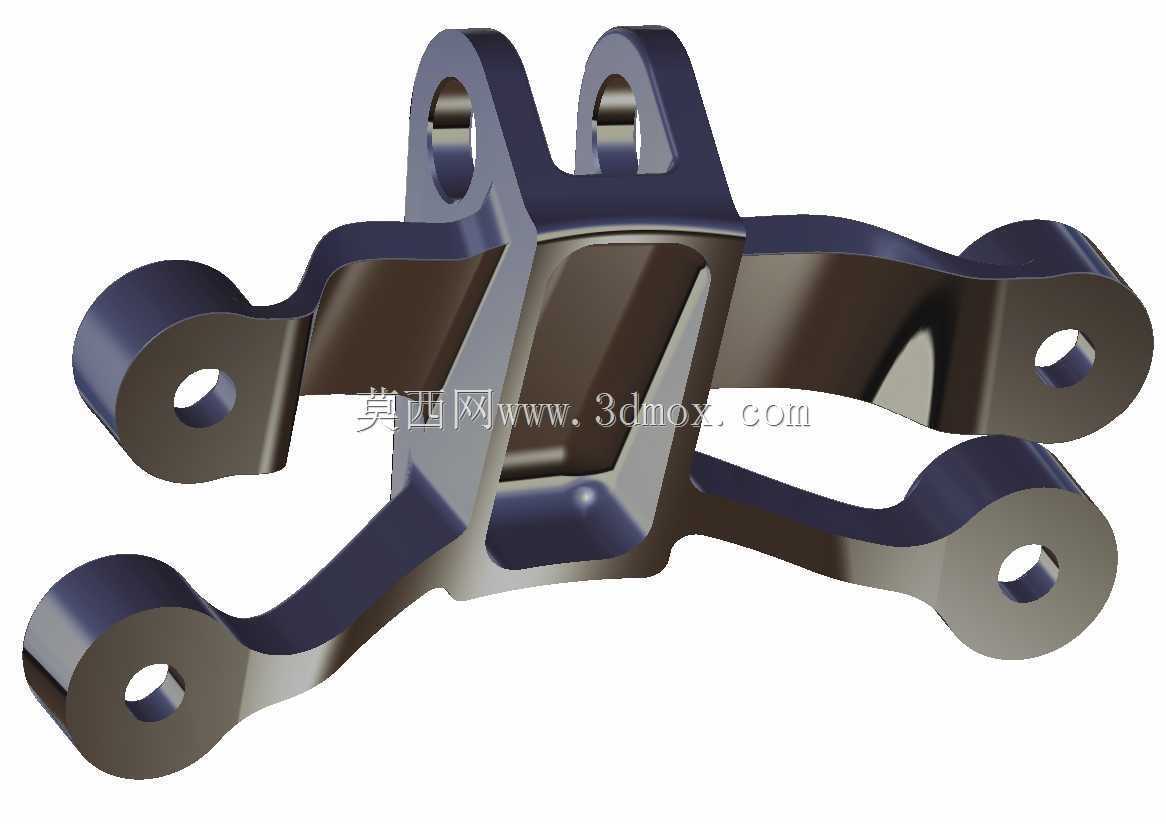

  整机自重随之上升,对乘用车、工程机械的能耗表现以及电力设备的基座载荷都不友好。这套优化结构把中部实体区域拆分为两块竖向立板,立板之间留出大面积镂空,仅在螺栓穿装位、衬套压装位保留完整环形凸台,载荷从被支撑件传入中部夹槽后,沿两侧立板分流到四条弧形臂,再经由四个安装耳传递到基座,整条传力路径连续无突变,镂空去除的恰好是应力水平极低的中部冗余材料。环形安装耳的端面做了沉台设计,衬套压入后端面不突出于支架表面,螺栓锁紧时螺母可贴合沉台端面,避免装配时衬套随螺栓转动。

外形边界上,四个安装耳的中心距按照主流动力总成悬置点位设计,耳孔内径适配标准橡胶衬套外径,支架整体厚度控制在相邻部件预留间隙以内,

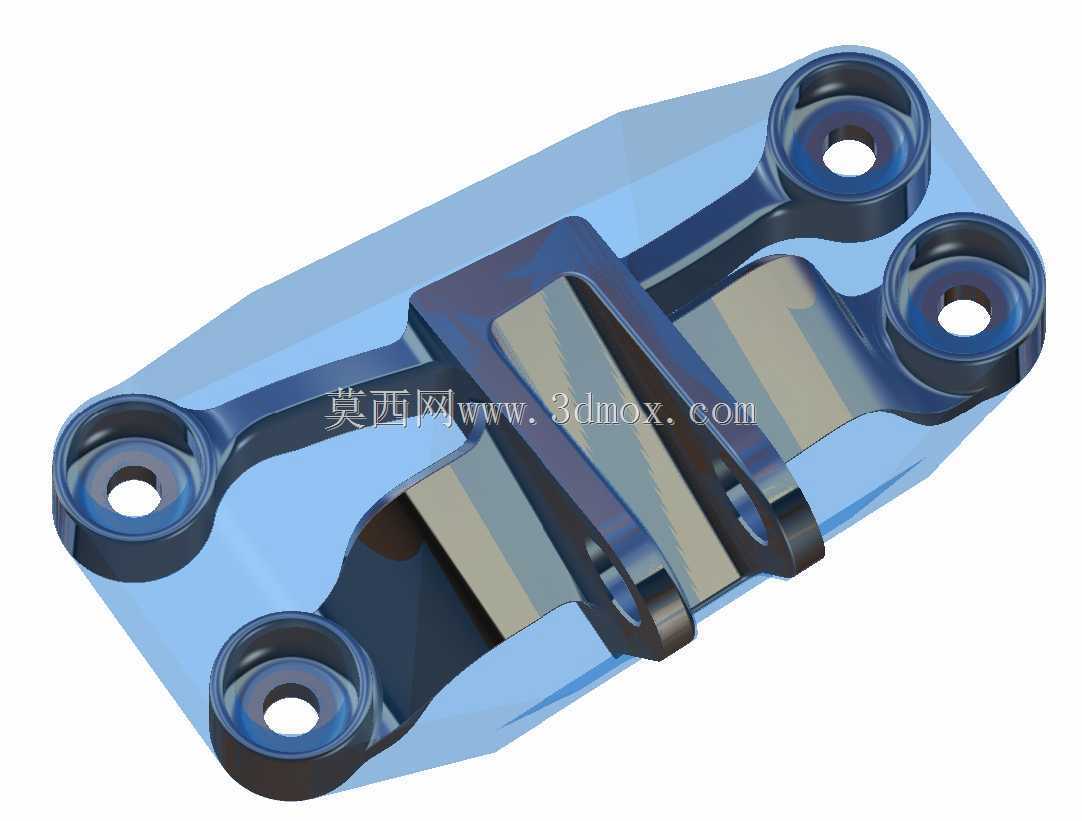

  弧形臂的弯曲走向刻意避开了排气管路、冷却水管与线束走向,在三维环境中做运动包络校核时,支架全行程摆动范围内与周边件保留足够安全间隙。中部夹槽的开口宽度匹配被夹持件的安装座厚度,槽底平面做铣平处理,保证装配时接触面贴合率满足要求,侧向锁紧孔的位置正对安装座的预装孔位,现场装配时无需额外修磨即可对位穿销。

结构细节处理上,所有臂体与安装耳、中部立板的交接位置都采用大圆角过渡,避免直角拐角带来的应力集中,支架表面的凸台高度随局部受力大小调整,高载荷的耳位根部壁厚适当加大,低载荷的臂身区域做等强度减薄,在保证模态频率避开动力总成常用激励频段的前提下,整体重量相比实心参考结构有明显下降。

  工程应用中这类支架既可以用于乘用车发动机悬置、新能源汽车电机固定,也可适配工业变压器、通用电气设备的基座支撑,承受设备运行时的往复振动与启停冲击,长期使用中不易出现臂体开裂、耳孔变形等失效问题。建模过程中可直接参照点位坐标生成安装耳草图,再沿传力路径扫掠出臂体曲面,中部立板采用拉伸切除方式成型,后续修改点位间距时仅需调整耳位坐标即可快速衍生适配不同机型的变体结构。
